Проверка предохранительного ограничителя температуры STB
11
Logamatic 4324 - Оставляем за собой право на изменения!
27
После того как вы проверили, что переключатель аварийного режима
горелки стоит в положении "AUT”, установите переключатель (рис. 11, [1])
модуля ZM437 на
.
Таким образом
отключается электронное регулирование, и только STB
может остановить нагрев котла, выключив горелку.
Постоянно наблюдайте за температурой котлов
ой воды на экране MEC2H
во время теста предохранительного ограничителя температуры (STB).
Если при достижении заданной темпера
туры срабатывания STB + 2 К не
происходит автоматического выключения горелки (см. главу 3, стр. 10), то
для немедленного прерывания теста установите переключатель (рис. 11,
[1]) на AUT. Это значит, что при установленной на STB температуре 120 °C
его проверка должна быть вручную прервана при температуре 122 °C.
Затем проверьте прокла
дку капиллярных трубок и головку датчика
температуры, а также установку и подключение специального датчика
температуры котловой воды. В сомнительных случаях следует исходить из
того, что STB неисправен. Тогда предохранительный ограничитель
температуры нужно заменить.
.

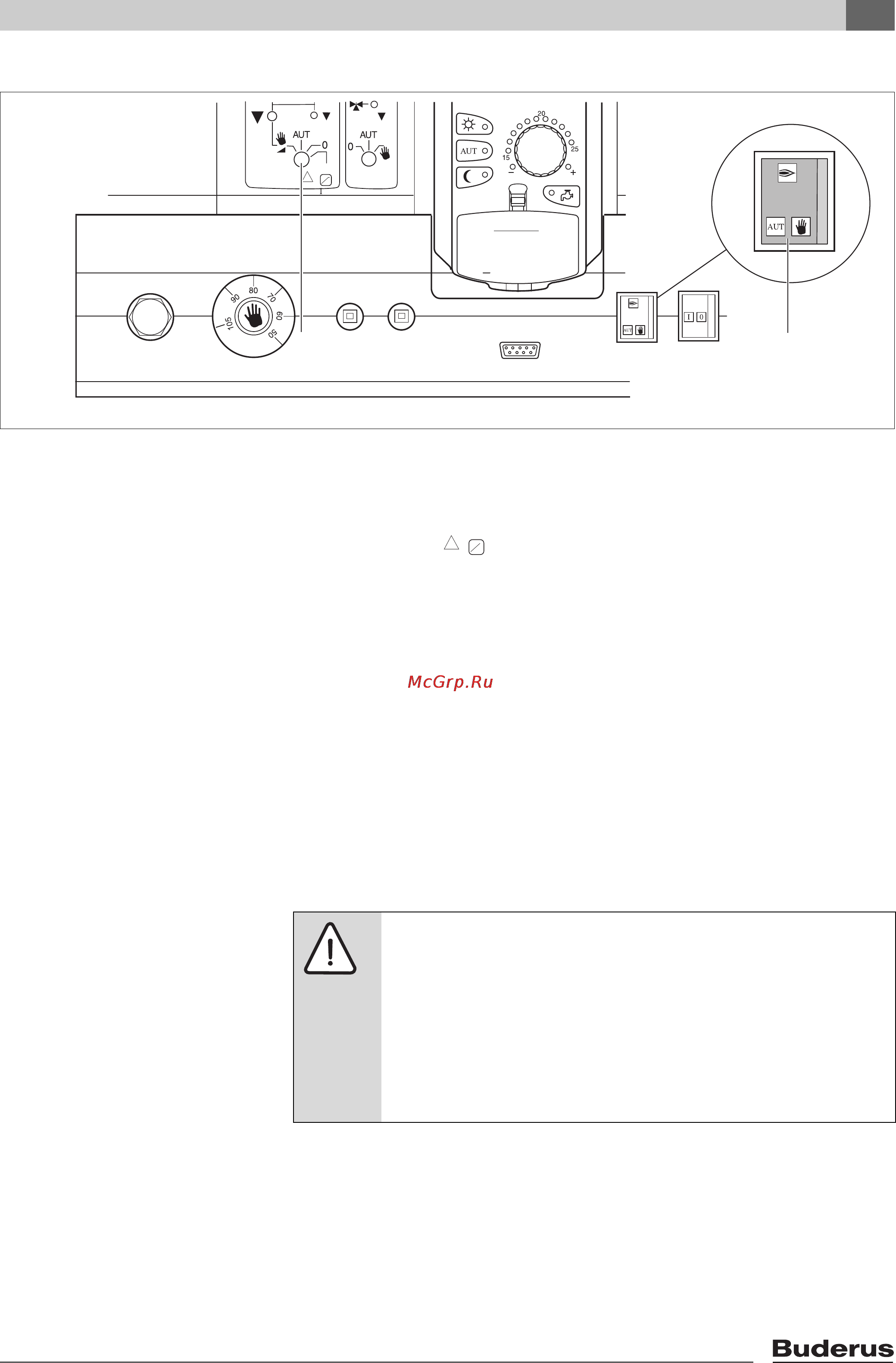

Рис. 11 Проверка предохранительного ограничителя температуры (STB) с помощью переключателя на ZM437 [1]
Buderus
MEC2H(R4324)
TEST
T
B
!
6 720 646 147-08.2T
2
1
ОСТОРОЖНО!
ОПАСНО ДЛЯ ЖИЗНИ
от возможных выбро
сов пара при превышении температуры!
Проверка предохраните
льного ограничителя температуры
(STB) должна проходить под постоянным надзором.
Поворотом переключателя (рис. 11, [1]) в положение "AUT”
можно в любой момент прервать проверку.
B После завершения пров
ерки установите переключатель
(рис. 11, [1]) на "AUT”.
TEST
T
B
!
