Данные котла
14
Logamatic 4324 - Оставляем за собой право на изменения!
53
14.2.4 Модулированная горелка

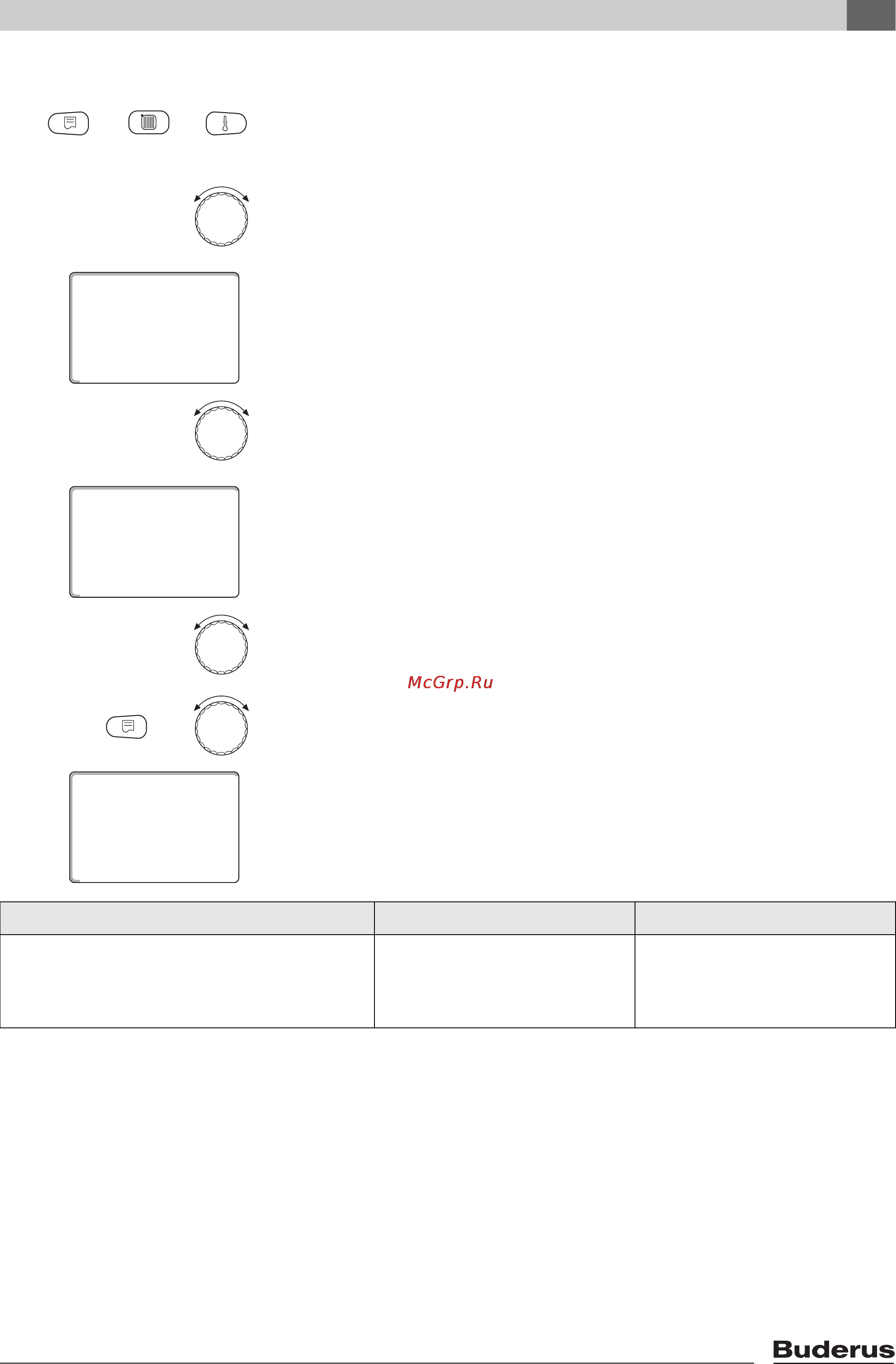

Вызовите сервисный уровень. На экране появляется первое главное меню
"OБЩИЕ ДAHHЫE".
Установите ручко
й управления главное ме
ню "ДАННЫЕ KOTЛA".
На экране показано выбранное главн
ое меню.
Установите ручкой управления по
дменю "ТИП КОТЛА".
На экране показано вызванное подмен
ю.
Установите ручкой управления по
дменю "ТИП ГОРЕЛКИ".
Держите нажатой кнопку "Индикация" и ручкой управления уст
ановите
нужное значение (здесь: "МОДУЛИРОВАН.").
На экране показано установленное значение.
Отпустите кнопку "Инди
каци
я" для сохранения введённых данных.
+
+
СЕРВИСНЫЙ УРОВ.
ДАННЫЕ KOTЛA
ДАННЫЕ KOTЛA
НИЗКОТЕМПЕРАТУР.
ТИП КОТЛА
+
ДАННЫЕ KOTЛA
МОДУЛИРОВАН.
ТИП ГОРЕЛКИ
Диапазон ввода Заводская установка
Тип горелки
1-СТУПЕНЧАТАЯ
2-X CTYПEHЧ.
MODYЛUPOBAH.
2-ТOПЛ. ГOPEЛKA
1-СТУПЕНЧАТАЯ
