Данные котла
14
Logamatic 4324 - Оставляем за собой право на изменения!
66

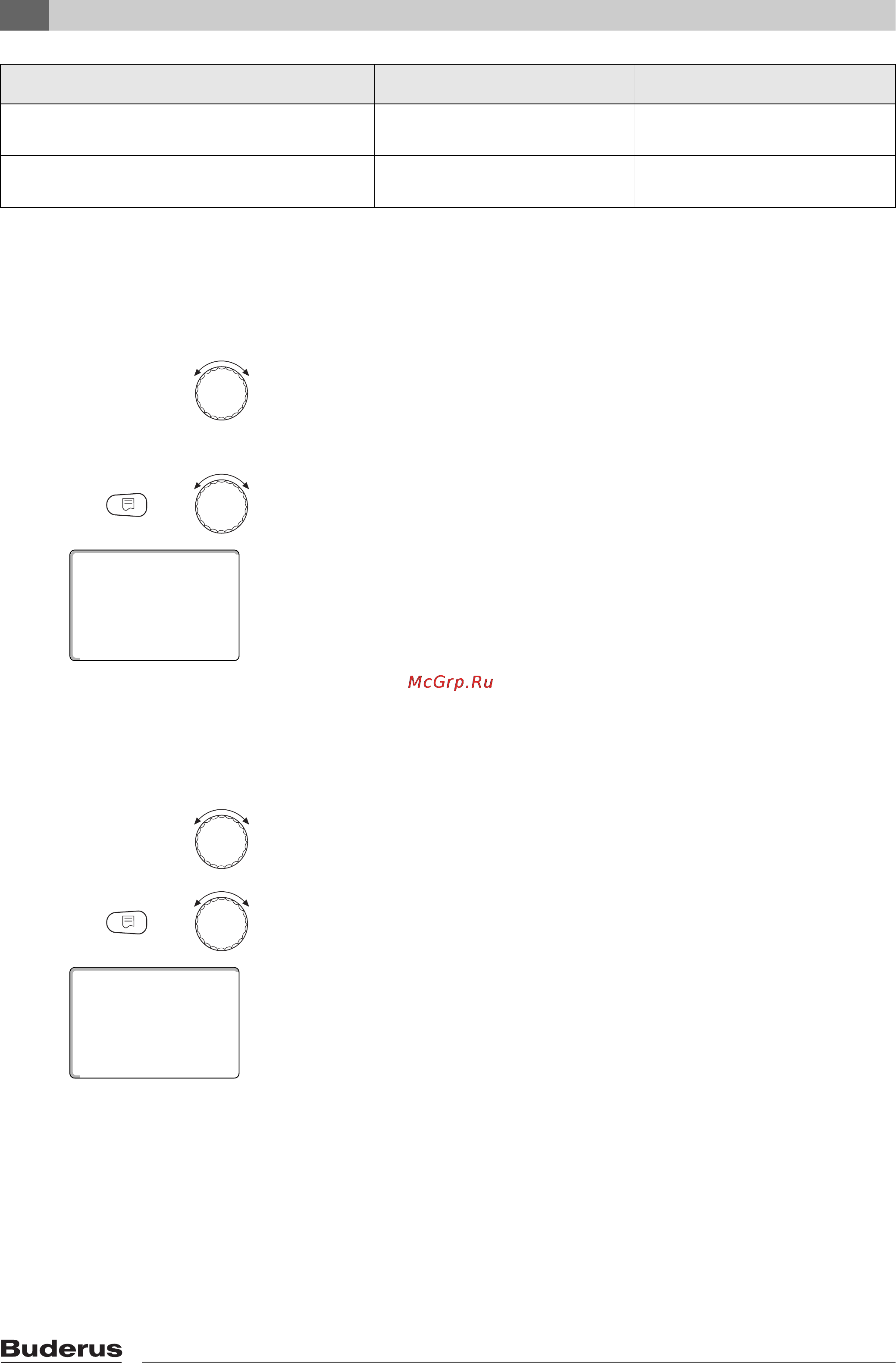

14.3.2 Установка минимального времени работы горелки (после её старта).
Установленное на заводе значение 60 минут можно изменять только в
исключительных случаях.
Установите ручкой управления подменю
"
ГOPEЛKA MИH. BPEMЯ РАБОТЫ."
Де
ржите нажато
й кнопку "Индикация" и ручкой управления установите
нужное значение (здесь: "120 CEК").
На экране по
казано установленное зн
ачение.
Отпустите кнопку "Индикация" для со
хранения введённых данных.
14.3.3 Установка мини
мальной температуры включения (предельное значение температуры котловой
воды, при которой включается горелка)
Минимальную те
мператур
у включения можно изменять только в случае
необходимости.
Установите ручкой управления подменю
"
МИНИМАЛЬНАЯ t ВКЛЮЧЕНИЯ".
Де
ржите нажато
й кнопку "Индикация" и ручкой управления установите
нужное значение (здесь: "5°C").
На экране показано установленное зн
ачение.
Отпустите кнопку "Индикация" для со
хранения введённых данных.
Диапазон ввода Заводская установка
Функция котлового н
асоса
Насос котлового контура
нет
Насос котлового контура
Время выбега насоса котлового контура
0 – 60 мин
непрерывная работа
60 мин
+
ДАННЫЕ KOTЛA
120СЕК
BPEMЯ РАБОТЫ
ГOPEЛKA MИH.
+
ДАННЫЕ KOTЛA
5°C
t ВЫКЛЮЧЕНИЯ
МИНИМАЛЬНАЯ
