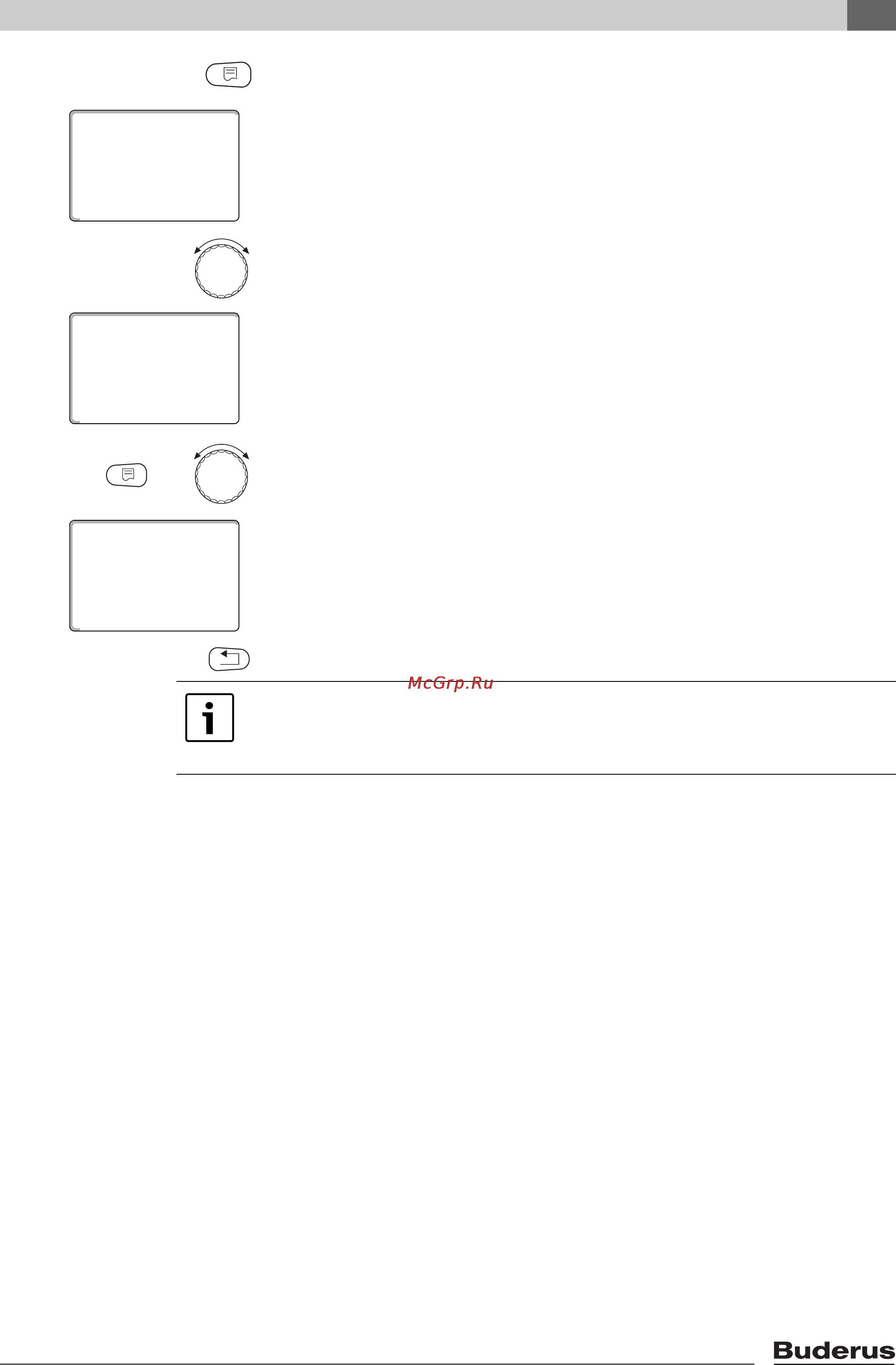

Тест реле
17
Logamatic 4324 - Оставляем за собой право на изменения!
75
Нажмите кнопку "Индикация" для вызова следующего подменю
(здесь: "ГОРЕЛКА 2-Х СТУ
ПЕНЧАТАЯ").
На экране показано вызванное подмен
ю.
Установите ручкой управления по
дменю "ГОРЕЛКА 2-Х СТУПЕНЧАТАЯ".
На экране показано вызванное подмен
ю.
Держите нажатой кнопку "Индикация" и ручкой управления уст
ановите
нужное значение (здесь: "вкл.").
На экране показано установленное значение.
Отпустите кнопку "Инди
каци
я" для сохранения введённых данных.
Для возврата на вышестоящий уровень нажмите 2 раза кнопку "
Назад".
ТЕСТ РЕЛЕ
ВЫКЛ.
2-Х СТУПЕНЧАТАЯ
ГОРЕЛКА
ТЕСТ РЕЛЕ
1+2-Я CTУП. BKЛ.
2-Х СТУПЕНЧАТАЯ
ГОРЕЛКА
+
ТЕСТ РЕЛЕ
1+2-Я CTУП. BKЛ.
2-Х СТУПЕНЧАТАЯ
ГОРЕЛКА
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
После окончания теста реле все предпринятые настройки удаляются.
