5 Подключение электрооборудования
Руководство по монтажу
13
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1C – 2020.07
4.3.3 Заполнение контура нагрева
помещения
Чтобы заполнить контур нагрева помещения, воспользуйтесь
приобретенным на месте комплектом для заполнения.
Обязательно соблюдайте действующее законодательство.
ПРИМЕЧАНИЕ
▪ Присутствие воздуха в контуре циркуляции воды
может привести к сбоям в работе резервного
нагревателя. Во время заполнения будет
невозможно удалить весь воздух из системы.
Оставшийся воздух будет удален через
автоматические клапаны выпуска воздуха в первые
часы работы системы. Впоследствии может
потребоваться дополнительная заправка воды.
▪ Для выпуска воздуха из системы применяется
специальная функция, описание которой
приводится в главе «7 Пусконаладка» [4 39]. Эта
функция используется для выпуска воздуха из
змеевика теплообменника резервуара горячей воды
бытового потребления.
4.3.4 Заполнение резервуара горячей воды
бытового потребления
1 Откройте по очереди каждый кран горячей воды, чтобы
выпустить из трубопроводов системы весь воздух.
2 Откройте подающий вентиль холодной воды.
3 Когда весь воздух выйдет, закройте все краны воды.
4 Проверьте, нет ли утечек.
5 Поработайте вручную с установленным на месте клапаном
сброса давления, чтобы убедиться в отсутствии
препятствий прохода воды по трубопроводу нагнетания.
4.3.5 Проверка на утечки воды
Перед изоляцией трубопровода воды особенно важно
обнаружить небольшие утечки воды. Небольшие утечки можно
легко не заметить, но в долгосрочной перспективе они могут
привести к повреждению блока и окружающего пространства.
ПРИМЕЧАНИЕ
После установки трубопровода воды проверьте все
соединения на предмет утечек.
4.3.6 Для изоляции трубопровода воды
Трубопроводы во всем контуре воды НЕОБХОДИМО
теплоизолировать в целях предотвращения потери
теплопроизводительности.
Обратите внимание, что трубы системы нагрева помещения при
ее работе в режиме охлаждения могут покрыться конденсатом.
Предусмотрите соответствующую теплоизоляцию для этих
трубопроводов.
5 Подключение
электрооборудования
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
ПРИМЕЧАНИЕ
Расстояние между кабелями высокого и низкого
напряжения должно составлять не менее 50мм.
5.1 Соблюдение электрических
нормативов
Для моделей EGSAH/X06+10DA9W(G) следующее заявление…
Оборудование соответствует требованиям EN/IEC 61000-3-12
(Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам,
генерируемым оборудованием, подключенным к низковольтным
системам общего пользования, с входным током >16А и ≤75А
на фазу.).
…имеет силу в следующих случаях:

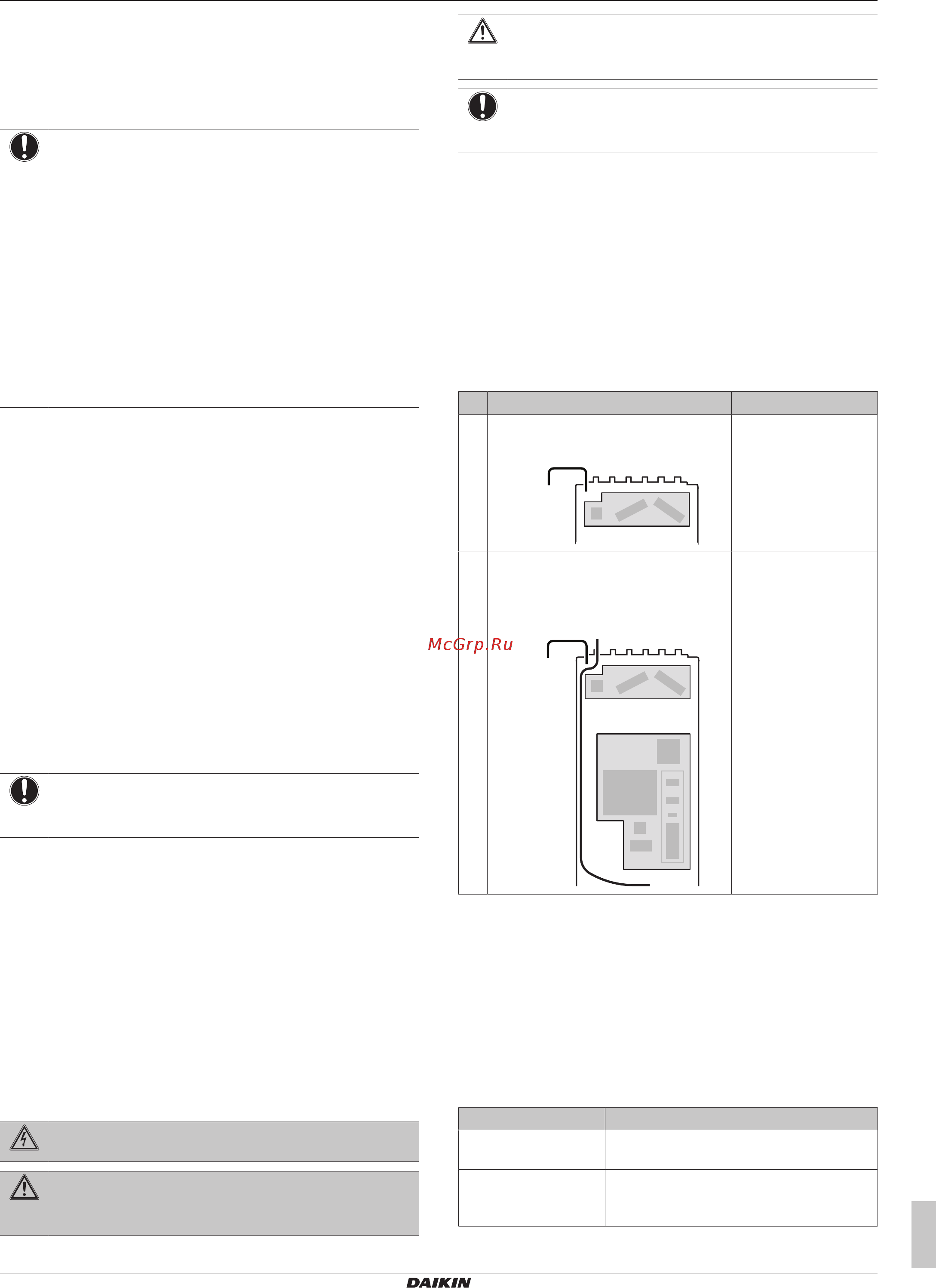

# Электропитание
(a)
Режим работы
(b)
1 Совмещенное электропитание
(1N~, 50Гц, 230Вперем. тока)
C1
1N~, 50 Hz,
230 V AC
Нормальный или
аварийный
2 Раздельное электропитание
(2×(1N~, 50Гц, 230Вперем. тока))
C1
C5
1N~, 50 Hz,
230 V AC
1N~, 50 Hz,
230 V AC
Аварийный режим
(a) Схемы C1 и C5 подробно рассматриваются в разделе
«5.3Подключение основного источника
питания» [414].
(b) Нормальная работа: резервный нагреватель =
максимум 3кВт
Аварийная работа: резервный нагреватель =
максимум 6кВт
5.2 Обзор электрических
соединений внешних и
внутренних приводов
Позиция Описание
Электропитание См. раздел «5.3Подключение основного
источника питания» [414].
Дистанционный
наружный датчик
См. раздел «5.4Подсоединение
дистанционного наружного
датчика» [418].
