Daikin EGSAX06DA9WG [19/48] Подключение электрооборудования

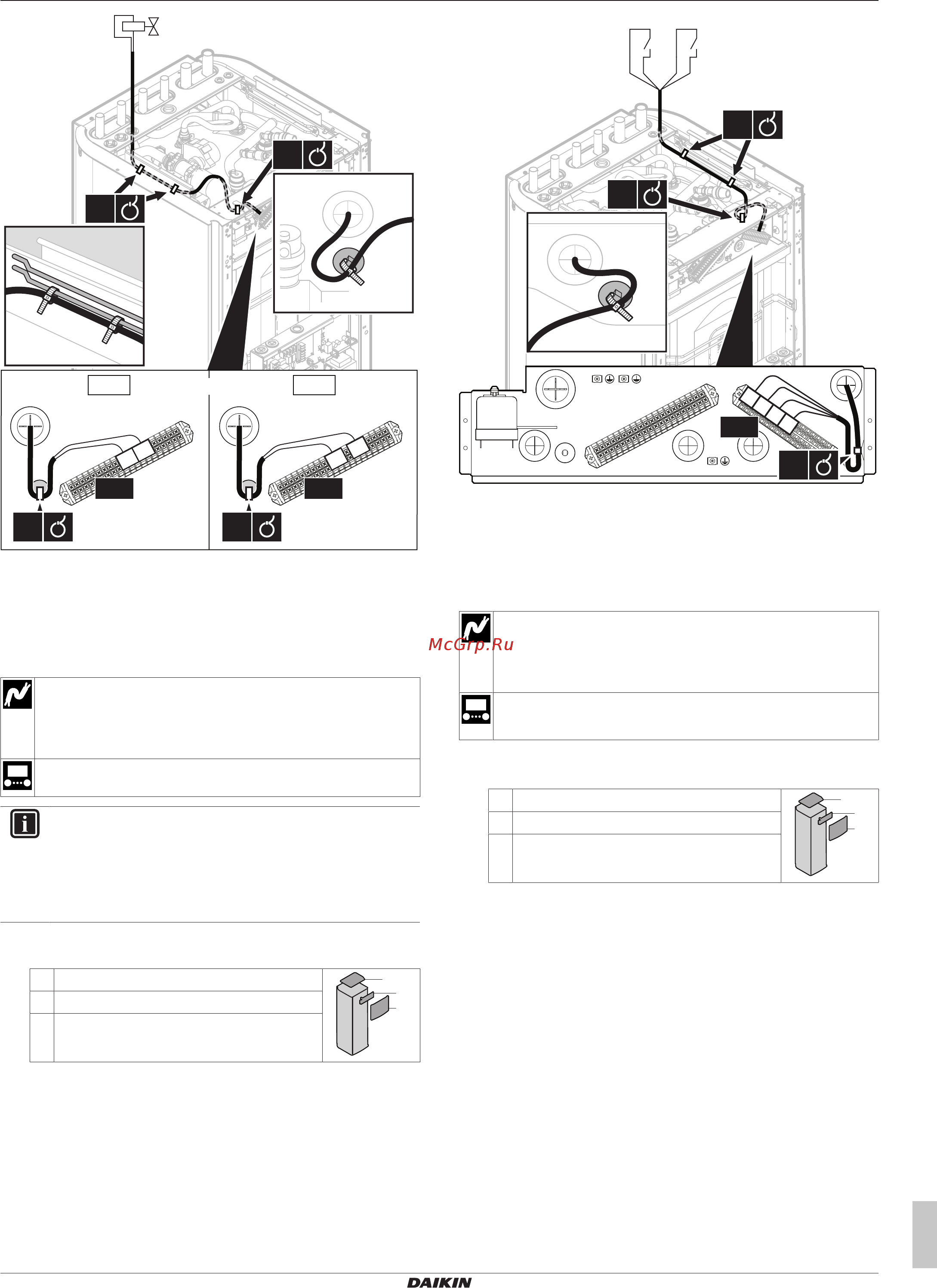

![Daikin EGSAX06DA9WG [19/48] Подключение электрооборудования](/views2/1746775/page19/bg13.png)
5 Подключение электрооборудования
Руководство по монтажу
19
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1C – 2020.07
M2S
1×
2×
NO NC
OR
X2M
1×
21
28
X2M
1×
21
29
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
5.6 Подключение электрических
счетчиков
Провода: 2×0,75мм² (на каждый счетчик)
Счетчики электроэнергии: обнаружение импульсов
напряжения 12Впост. тока (напряжение подается с
печатной платы)
[9.A] Измерение энергии
ИНФОРМАЦИЯ
Если используется электрический счетчик с
транзисторным выходом, то проверьте полярность.
Положительный вывод ДОЛЖЕН быть подключен к
контактам X5M/6 и X5M/4; а отрицательный — к
контактам X5M/5 и X5M/3.
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Верхняя панель
1
3
2
2 Панель интерфейса пользователя
3 Крышка монтажной распределительной
коробки
2 Подключите кабель счетчиков электроэнергии к
соответствующим клеммам согласно рисунку ниже.
S3S S2S
3
4
5
6
2×
1×
X5M
1×
5
6
3
4
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
5.7 Подключение насоса горячей
воды бытового потребления
Провод: (2+GND)×0,75мм²
Питание насоса ГВБП. Максимальная нагрузка: 2A
(пусковой ток), 230Впеременного тока, 1A (длительный
ток)
[9.2.2] Насос рециркуляции ГВС
[9.2.3] Расписание насоса ГВБП
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Верхняя панель
1
3
2
2 Панель интерфейса пользователя
3 Крышка монтажной распределительной
коробки
2 Подсоедините кабель насоса горячей вода бытового
потребления к соответствующим контактам, как показано на
приведенном рисунке.
