9 Технические данные
Руководство по монтажу
43
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1C – 2020.07
9 Технические данные
Подмножество новейших технических данных доступно на региональном веб-сайте Daikin (общедоступно). Все новейшие
технические данные доступны на веб-сайте Daikin Business Portal (требуется аутентификация).

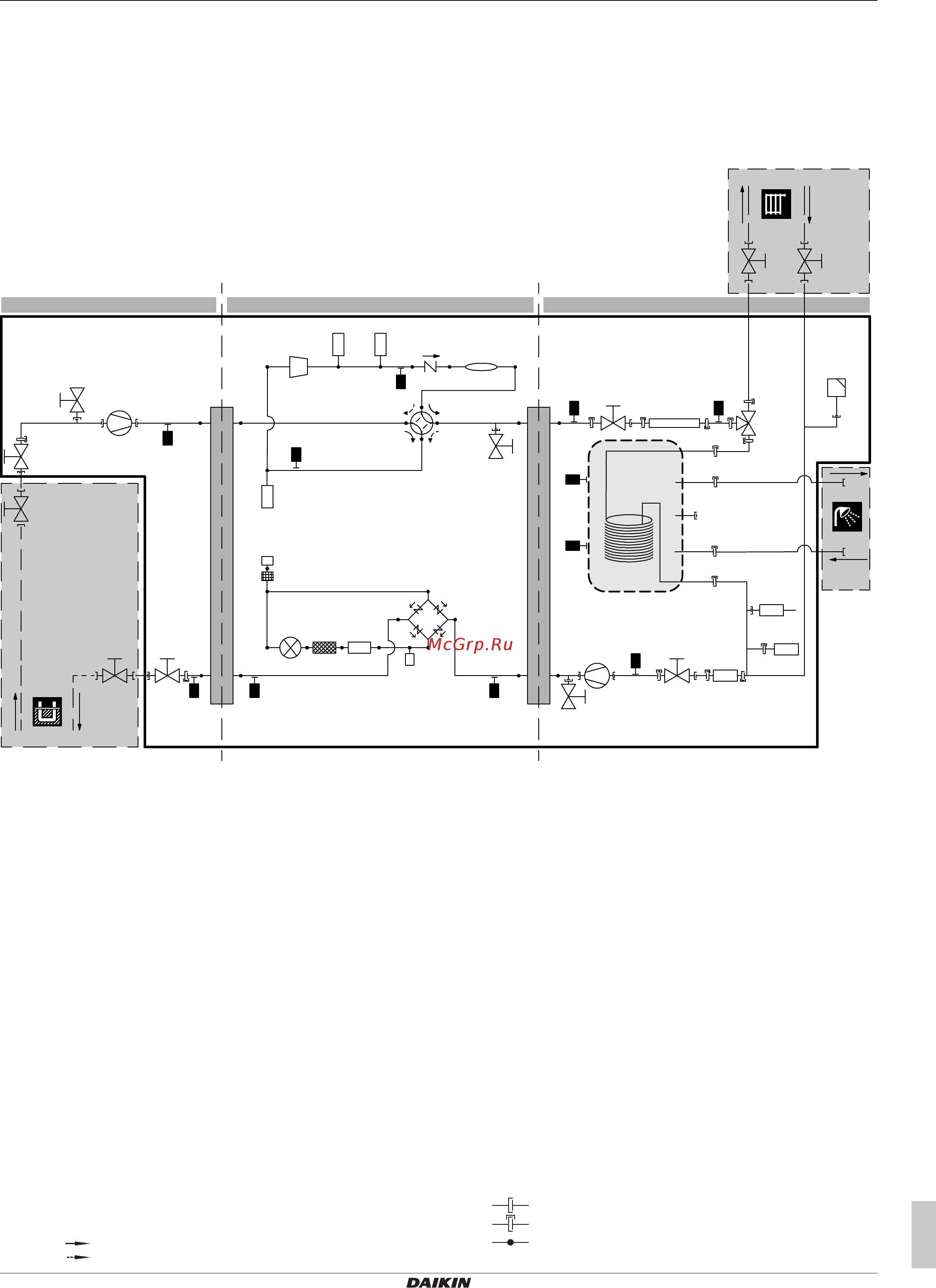

9.1 Схема трубопроводов:
Внутренний блок
3D121963
Y1E
R2T
(A7P)
R5T
(A7P)
R1T
(A1P)
R4T
(A1P)
R5T
(A1P)
R8T
(A1P)
R2T
(A1P)
R3T
(A7P)
R4T
(A7P)
R6T
(A7P)
R3T
(A1P)
A
BD
C
M1C
M1P
M4P
B1L
Y1S
S1NPL
B1PR S1PH
B1PW
M3S
a2 a1
b1
c1 c2
b2
A
d d
D
B C
e
D
D
d
d
g
f
g
g
E
g
i
i
j
k
l
m
n
o
pq
q
o
r
h h
A Сторона солевого раствора B1L Датчик расхода
B Сторона хладагента B1PR Датчик высокого давления хладагента
C Сторона воды B1PW Датчик давления воды в контуре нагрева помещения
D Устанавливается по месту M1C Компрессор
E Резервуар ГВБП M1P Водяной насос
a1 ВХОД воды для нагрева помещения (Ø22мм) M3S 3-ходовой клапан (нагрев помещения/горячая вода
бытового потребления)
a2 ВЫХОД воды для нагрева помещения (Ø22мм) M4P Насос солевого раствора
b1 Горячая вода бытового потребления: ВХОД холодной
воды (Ø22мм)
S1NPL Датчик низкого давления
b2 Горячая вода бытового потребления: ВЫХОД горячей
воды (Ø22мм)
S1PH Реле высокого давления
c1 ВХОД солевого раствора (Ø28мм) Y1E Электронный терморегулирующий вентиль
c2 ВЫХОД солевого раствора (Ø28мм) Y1S Электромагнитный клапан (4-ходовой клапан)
d Запорный клапан
e Автоматический клапан выпуска воздуха Термисторы:
f Предохранительный клапан R2T (A7P) Нагнетание компрессора
g Запорный клапан R3T (A7P) Всасывание компрессора
h Пластинчатый теплообменник R4T (A7P) 2 фазы
i Дренажный клапан R5T (A7P) ВХОД солевого раствора
j Резервный нагреватель R6T (A7P) ВЫХОД солевого раствора
k Соединение контура рециркуляции (внутренняя резьба G
3/4")
R1T (A1P) Теплообменник— ВЫХОД воды
l Обратный клапан R2T (A1P) Резервный нагреватель— ВЫХОД воды
m Глушитель R3T (A1P) Жидкий хладагент
n Клапан сброса давления хладагента R4T (A1P) Теплообменник— ВХОД воды
o Сервисный штуцер (конус 5/16") R5T (A1P) Резервуар
p Теплоотвод R8T (A1P) Резервуар
q Фильтр
r Выпрямитель Соединения:
Резьбовое соединение
Поток хладагента: Быстроразъемное соединение
Нагрев Паяное соединение
Охлаждение
