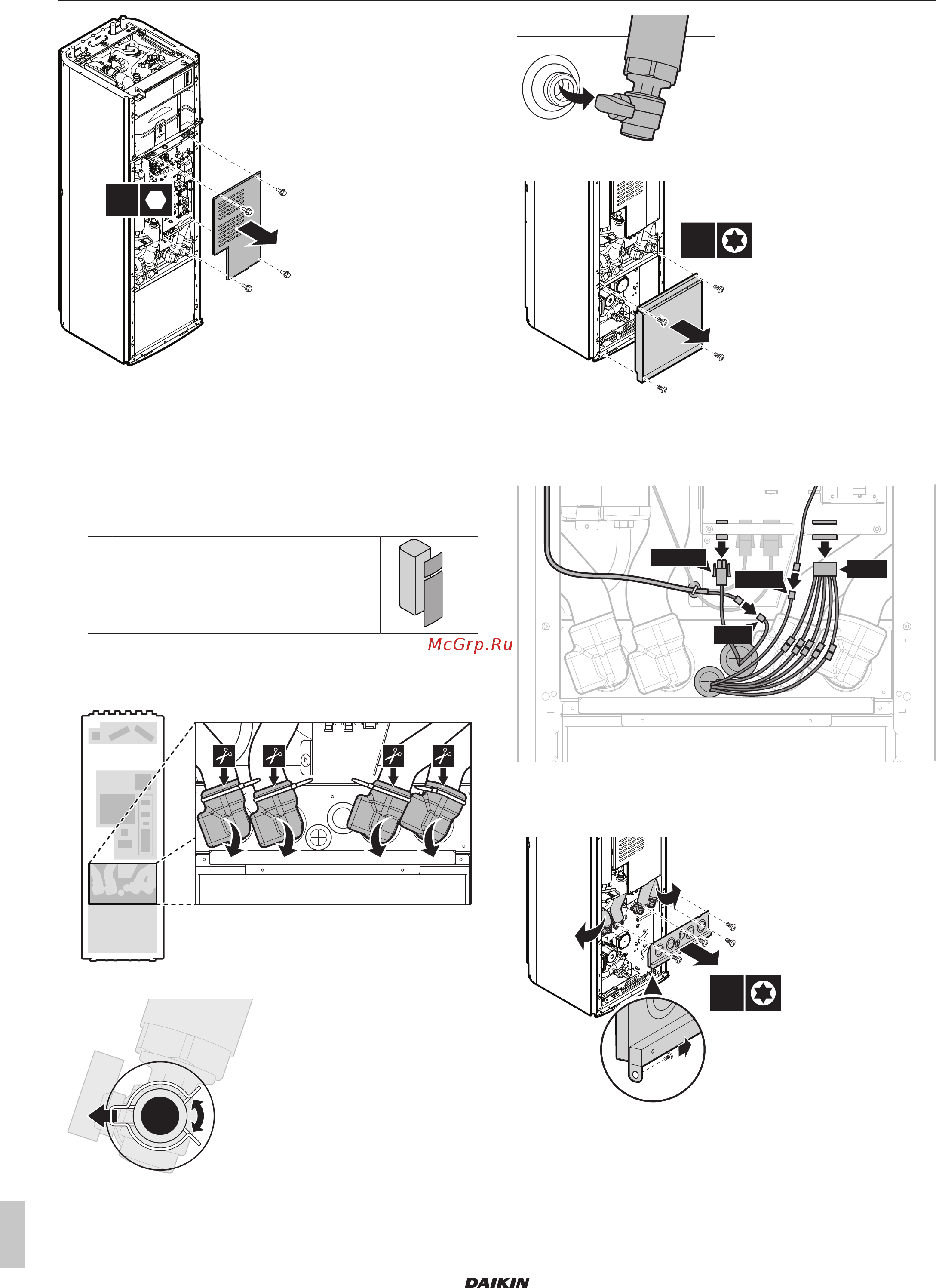

3.2.2 Снятие гидромодуля с агрегата

Снятие гидромодуля требуется только для облегчения

транспортировки агрегата или его обслуживания. Агрегат со

снятым гидромодулем весит значительно меньше. Это

облегчает транспортировку агрегата в случае

1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы

открыть внутренний агрегат» [46]):

1 Панель интерфейса пользователя

2 Лицевая панель

2 Обрежьте кабельные стяжки и снимите теплоизоляцию

запорных клапанов.

3 Снимите пружинные хомуты для крепления клапанов.

4 Отсоедините трубки.

4×

5 Снимите нижнюю крышку гидромодуля.

4×

T25

6 Разъедините разъемы на электропроводке между

гидромодулем и главной распределительной коробкой или

другими устройствами. Пропустите провода через

резиновые втулки на верхней крышке гидромодуля.

X22Y

X11YB

X803YA

X1YA

7 Снимите верхнюю крышку гидромодуля. Чтобы было проще

добраться до болтов, можно приподнять отсоединенные

трубки и снять саму крышку.

5×

T25

8 Открутите болт крепления гидромодуля к поддону.
