Daikin EGSAX06DA9WG [23/48] Подключение электрооборудования

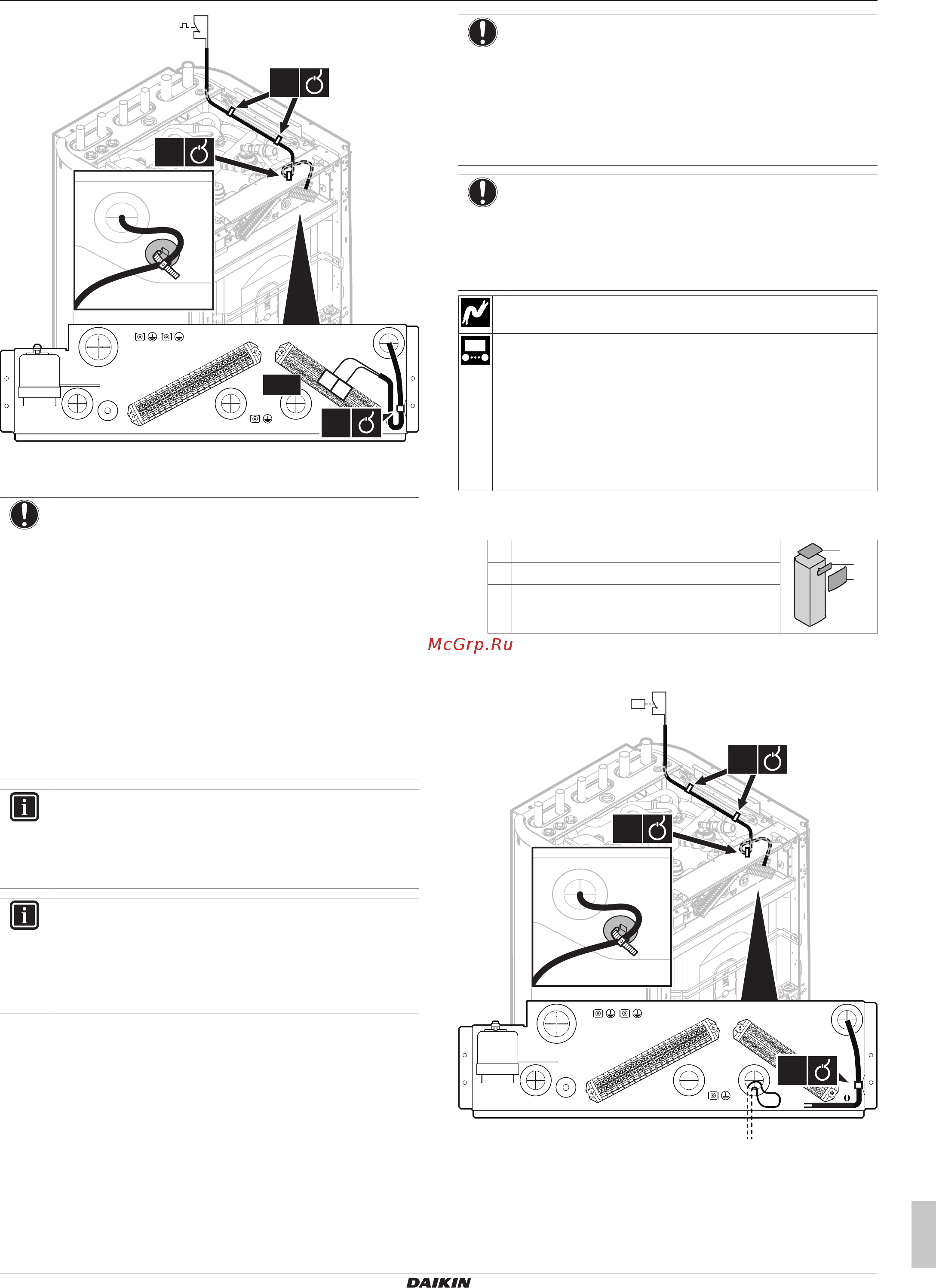

![Daikin EGSAX06DA9WG [23/48] Подключение электрооборудования](/views2/1746775/page23/bg17.png)
5 Подключение электрооборудования
Руководство по монтажу
23
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1C – 2020.07
2×
1×
X5M
1×
9
10
Q4L
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
ПРИМЕЧАНИЕ
Убедитесь в том, что предохранительный термостат
выбран и установлен согласно действующему
законодательству.
В любом случае, чтобы предотвратить ненужные
срабатывания предохранительного термостата,
необходимо убедиться в следующем:
▪ предохранительный термостат имеет ручной сброс;
▪ предохранительный термостат рассчитан на
максимальную скорость изменения температуры
2°C/мин.
▪ расстояние между предохранительным
термостатом и 3‑ходовым клапаном составляет не
менее 2м.
ИНФОРМАЦИЯ
После установки предохранительного термостата
ВСЕГДА выполняйте его настройку. Без этой настройки
агрегат не будет реагировать на переключение
контакта предохранительного термостата.
ИНФОРМАЦИЯ
Контакт подачи электропитания по льготному тарифу
подключается к тем же клеммам (X5M/9+10), что и
предохранительный термостат. Таком образом, у
системы может быть источник электропитания по
льготному тарифу ИЛИ предохранительный термостат.
5.13 Подключение переключателя
низкого давления солевого
раствора
С учетом действующего законодательства может потребоваться
установка переключателя низкого давления солевого раствора
(приобретается на месте).
ПРИМЕЧАНИЕ
Механический переключатель. Мы рекомендуем
использовать механический переключатель низкого
давления солевого раствора. При использовании
электронного переключателя низкого давления
солевого раствора емкостные токи могут нарушать
работу переключателя потока, вызывая ошибки в
блоке.
ПРИМЕЧАНИЕ
Перед отключением. Если нужно отключить или снять
переключатель низкого давления солевого раствора,
то вначале установите [C‑0B]=0 (переключатель
низкого давления солевого раствора не установлен). В
противном случае появится ошибка.
Провод: 2×0,75мм²
В меню «Обзор местных настроек» установите [C-0B]=1.
▪ Если [C-0B]=0 (переключатель низкого давления
солевого раствора не установлен), то агрегат не
проверяет сигнал на входе.
▪ Если [C-0B]=1 (переключатель низкого давления
солевого раствора установлен), то агрегат проверяет
сигнал на входе. Если вход «разомкнут», то возникает
ошибка EJ-01.
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Верхняя панель
1
3
2
2 Панель интерфейса пользователя
3 Крышка монтажной распределительной
коробки
2 Подключите переключатель низкого давления солевого
раствора согласно иллюстрации ниже.
2×
1×
A16P/X13A/1+4
1×
S1PL
P<
