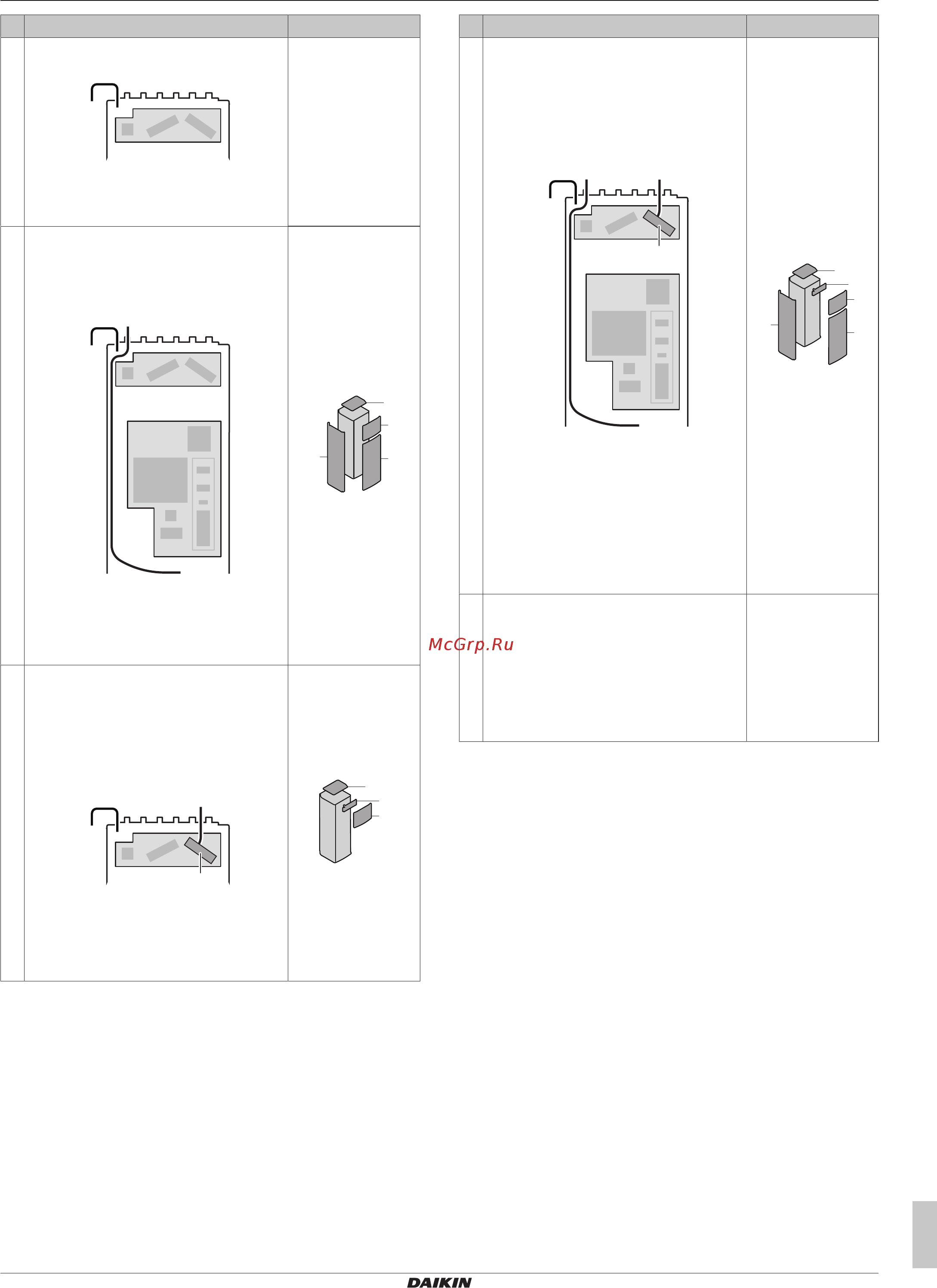

5 Подключение электрооборудования
Руководство по монтажу
15
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1C – 2020.07
# Схема Откройте блок
(a)
1 Один кабель питания (=совмещенное
электропитание)
C1
C1: источник электропитания
резервного нагревателя и остальных
устройств агрегата (1N~ или 3N~)
Не требуется
(подключение к
установленному на
заводе-
изготовителе
кабелю снаружи
агрегата)
2 Два кабеля питания (=раздельное
электропитание)
Внимание! К примеру, это требуется в
Германии.
C1
C5
C1: источник электропитания
резервного нагревателя (1N~ 3N~)
C5: питание остальных устройств
агрегата (1N~)
4
3
2
1
3 Один кабель питания (=совмещенное
электропитание)
+
Источник электропитания по льготному
тарифу без отдельного источника
электропитания по обычному тарифу
(b)
C1
C2
X5M
C1: источник электропитания по
льготному тарифу (1N~ или 3N~)
C2: контакт подачи питания с
предпочтительным энергосбережением
1
3
2
# Схема Откройте блок
(a)
4 Два кабеля питания (=раздельное
электропитание)
+
Источник электропитания по льготному
тарифу без отдельного источника
электропитания по обычному тарифу
(b)
C1
C5
C2
X5M
C1: источник электропитания по
льготному тарифу для резервного
нагревателя (1N~ или 3N~)
C2: контакт подачи питания с
предпочтительным энергосбережением
C5: источник электропитания по
льготному тарифу для остальных
устройств агрегата (1N~)
3
2
1
5
4
5 Один кабель питания (=совмещенное
электропитание)
+
Источник электропитания по льготному
тарифу с отдельным источником
электропитания по обычному тарифу
(b)
НЕ ДОПУСКАЕТСЯ
—
