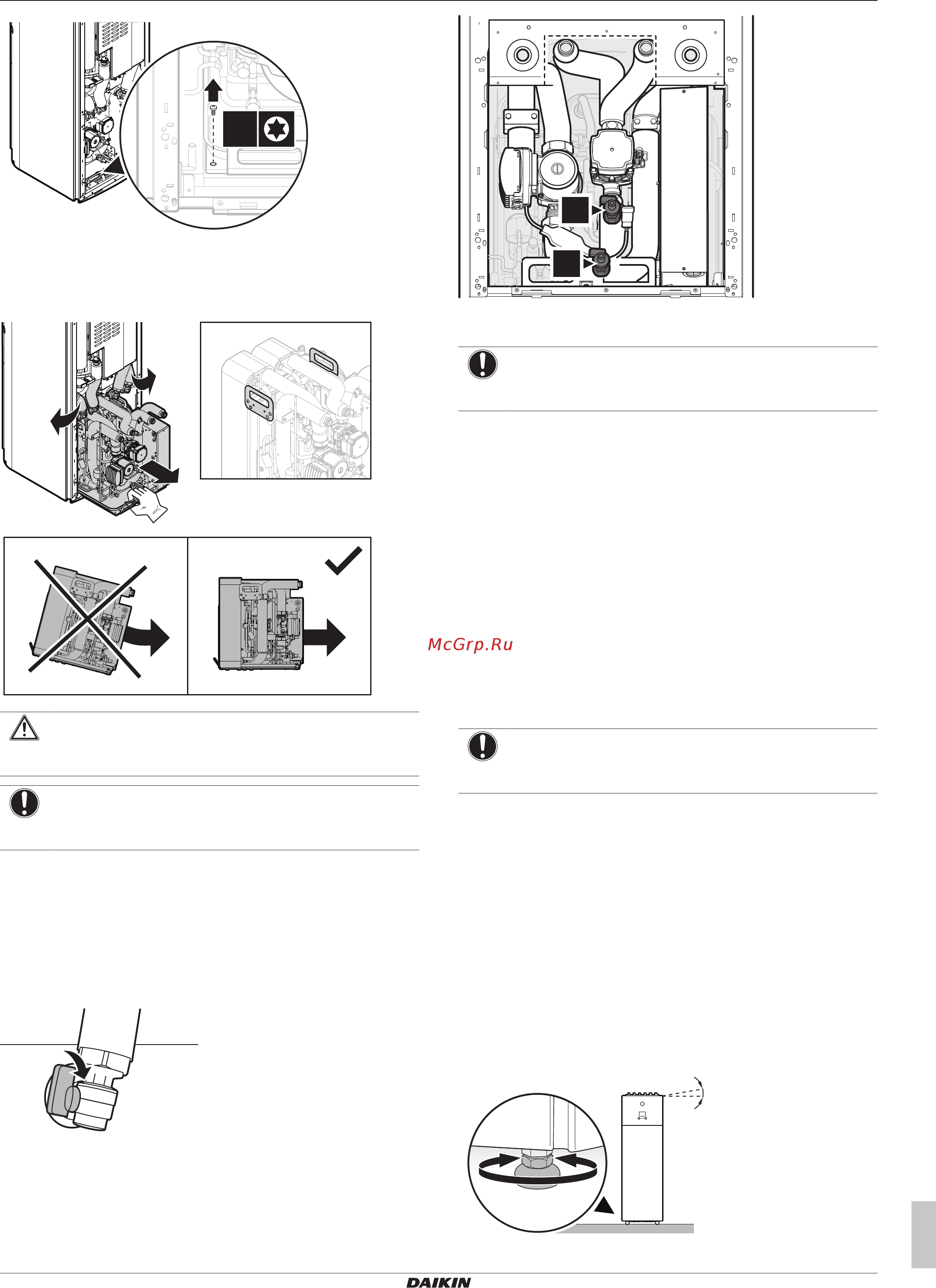

3 Монтаж агрегата
Руководство по монтажу
9
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1C – 2020.07
1×
T25
9 Приподнимите отсоединенные трубки и, взявшись за
рукоятку спереди на модуле, осторожно вытяните его из
агрегата. Следите, чтобы модуль оставался в
горизонтальном положении и не наклонялся вперед.
ПРЕДОСТЕРЕЖЕНИЕ
Гидромодуль тяжелый. Его необходимо переносить как
минимум вдвоем.
ПРИМЕЧАНИЕ
Снимайте гидромодуль с осторожностью, чтобы не
повредить теплоизоляцию.
Снятие после первоначального монтажа
Если контуры воды и солевого раствора были уже заполнены,
то перед снятием нужно слить из них остатки воды и солевого
раствора. В этом случае сделайте следующее:
1 Снимите теплоизоляцию запорных клапанов. (См этап 2 в
«3.2.2Снятие гидромодуля с агрегата» [48]).
2 Закройте запорные клапаны, повернув их рукоятки.
4×
3 Снимите нижнюю крышку гидромодуля. (См. этап 5 в
«3.2.2Снятие гидромодуля с агрегата» [48]).
4 Слейте из гидромодуля остатки воды и солевого раствора.
a
b
a Клапан слива воды
b Клапан слива солевого раствора
ПРИМЕЧАНИЕ
Следите за тем, чтобы солевой раствор и вода не
капали на распределительную коробку гидромодуля.
5 Выполните остальные этапы, приведенные в разделе
«3.2.2Снятие гидромодуля с агрегата» [48].
3.2.3 Чтобы закрыть внутренний агрегат
1 При необходимости установите на место левую боковую
панель.
2 При необходимости вставьте на место гидромодуль.
3 При необходимости закройте крышку главной
распределительной коробки и установите на место
лицевую панель.
4 Закройте крышку монтажной распределительной коробки.
5 Подсоедините кабели к панели интерфейса пользователя.
6 Установите панель интерфейса пользователя.
7 Установите обратно верхнюю панель.
ПРИМЕЧАНИЕ
При закрытии крышки внутреннего агрегата убедитесь,
что момент затяжки НЕ превышает 4,1Н•м.
3.3 Монтаж внутреннего агрегата
3.3.1 Установка внутреннего агрегата
1 Снимите внутренний агрегат с деревянного основания и
расположите на полу. См. раздел «2.1.2 Транспортировка
внутреннего агрегата» [45].
2 Подсоедините сливной шланг к сливу. См. раздел
«3.3.2Подсоединение сливного шланга к сливу» [410].
3 Сдвиньте агрегат на свое место.
4 Для компенсации неровностей пола отрегулируйте высоту 4
выравнивающих ножек на наружной раме. Максимально
допустимое отклонение составляет 1°.
≤1°
