5 Подключение электрооборудования
Руководство по монтажу
17
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1C – 2020.07
2×
1×
X5M
1×
9
10
S1S
ИНФОРМАЦИЯ
Контакт подачи электропитания по льготному тарифу
подключается к тем же клеммам (X5M/9+10), что и
предохранительный термостат. Таком образом, у
системы может быть источник электропитания по
льготному тарифу ИЛИ предохранительный термостат.

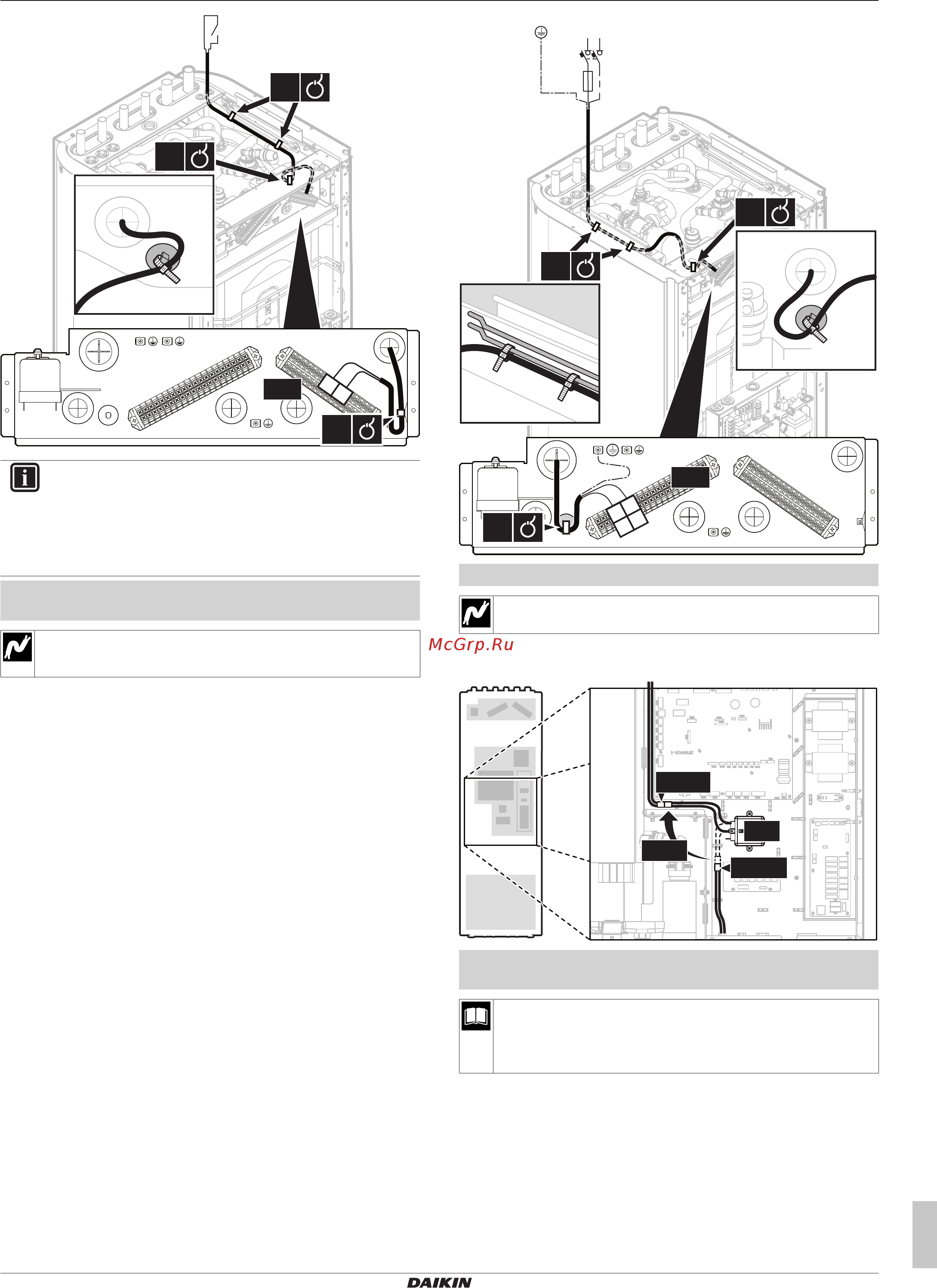

Подробная схема C3: отдельный источник электропитания
по обычному тарифу
Провод: 1N+GND
Максимальный рабочий ток: 6,3А
Подключите отдельный источник электропитания по обычному
тарифу следующим образом:
Q3DI
L N
1N~, 50 Hz, 230 V AC
1×
2×
X2M
1×
5
6
L N
Подробная схема C4: подключение X11Y
Кабели, установленные на заводе-изготовителе.
Отключите X11Y от X11YA и подключите ее к X11YB.
Z1F
X11YA
X11YB
X2M/5+6
X11Y
Подробная схема C5: дополнительный комплект
EKGSPOWCAB
Установите дополнительный комплект EKGSPOWCAB
(=кабель для раздельного питания). Указания по
установке приведены в руководстве по монтажу
дополнительного комплекта.
