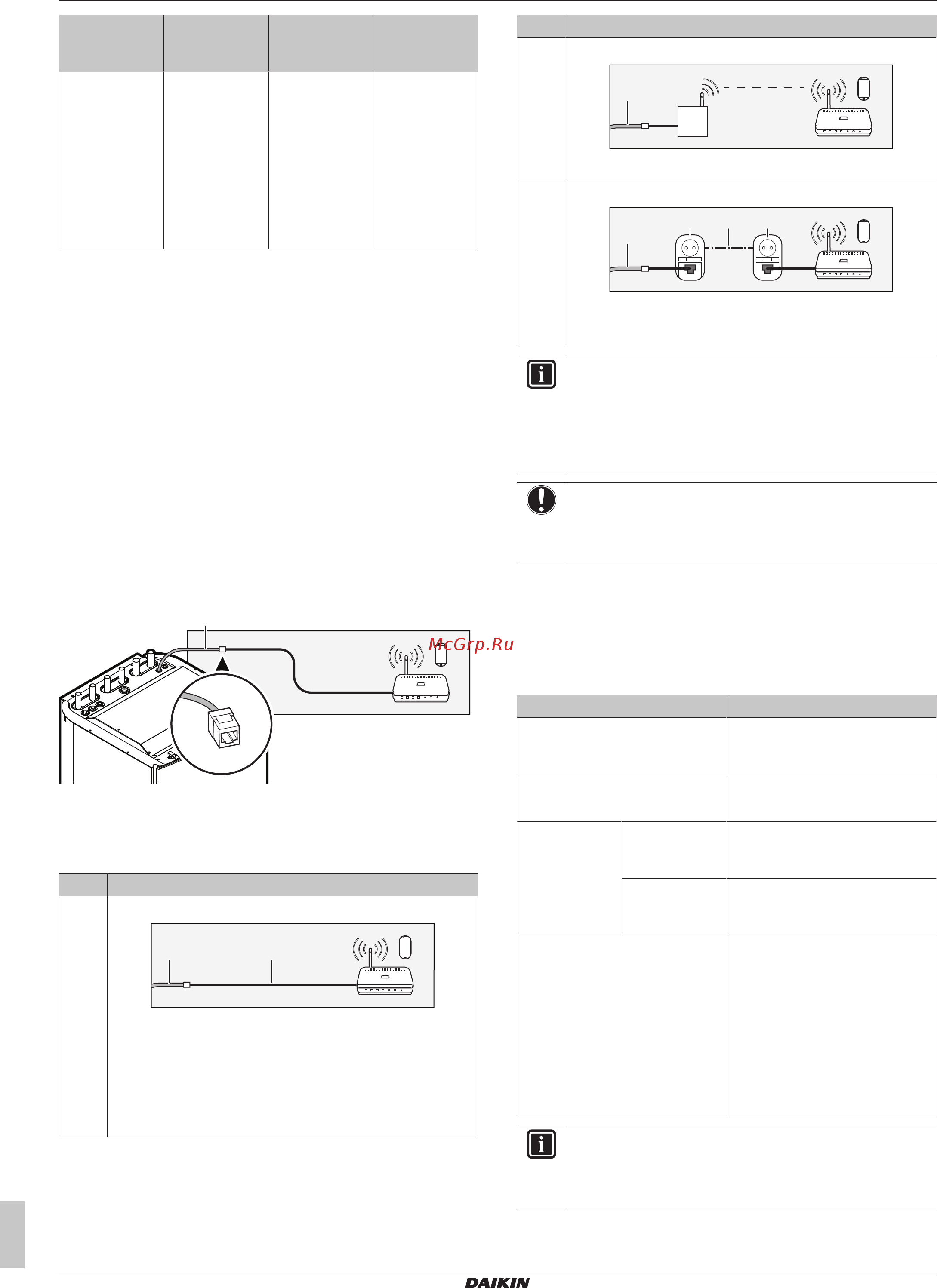

5 Подключение электрооборудования
Руководство по монтажу
26
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1C – 2020.07
Соединение Сечение
кабеля
Провода Максимальна
я длина
кабеля
Солнечный
инвертор/
система
управления
энергопотребл
ением
+отслеживаем
ое
напряжение23
0В~ (X1A)
0,75~1,5мм
2
Зависит от
варианта
применения
(c)
100м
(a)
Кабель Ethernet: учитывайте максимально допустимое
расстояние между адаптером локальной сети и
маршрутизатором, которое составляет 50м для кабеля
категории Cat5e и 100м — категории Cat6.
(b)
Эти провода ДОЛЖНЫ быть защищены оболочкой.
Рекомендуемая длина снимаемой изоляции: 6мм.
(c)
Все провода к X1A ДОЛЖНЫ быть типа H05VV. Требуемая
длина снимаемой изоляции: 7мм. Дополнительная
информация приведена в разделе «5.15.5Солнечный
инвертор/система управления энергопотреблением» [427].
5.15.3 Маршрутизатор
Убедитесь в том, что адаптер локальной сети можно
подключить посредством подключения к локальной сети.
Категория кабеля Ethernet должна быть не ниже Cat5e.
Подключение маршрутизатора
Подключите маршрутизатор одним из следующих способов (A,
B или C):
a
A/B/C
b
c
a Кабель Ethernet, установленный на заводе-
изготовителе
b Маршрутизатор (приобретается на месте)
c Смартфон с программным управлением
(приобретается на месте)
# Подключение маршрутизатора
A Проводной
a d
b
c
d Приобретаемый на месте кабель Ethernet:
▪ Минимальная категория: Cat5e
▪ Максимальная длина:
▪ 50м для кабелей категории Cat5e
▪ 100м для кабелей категории Cat6e
# Подключение маршрутизатора
B Беспроводной
a
be
c
e Беспроводной мост (приобретается на месте)
C Линия электроснабжения
f
a
f
b
c
g
f Powerline-адаптер (приобретается на месте)
g Линия электропитания (прокладывается на месте)
ИНФОРМАЦИЯ
Рекомендуется непосредственное подключение
адаптера локальной сети к маршрутизатору. Из-за
некоторых моделей беспроводного моста или адаптера
линии электроснабжения система может не работать
должным образом.
ПРИМЕЧАНИЕ
Чтобы предотвратить проблемы связи вследствие
обрыва кабеля Ethernet, прокладывайте его с учетом
МИНИМАЛЬНОГО радиуса изгиба.
5.15.4 Электрический счетчик
Если адаптер локальной сети подключается к счетчику
электроэнергии, убедитесь в том, что это счетчик
электрических импульсов.
Требования:
Позиция Характеристика
Тип Импульсный счетчик
(обнаружение импульсов
5Впост. тока)
Возможное количество
импульсов
▪ 100имп./кВт-ч
▪ 1000имп./кВт-ч
Длительность
импульса
Минимальное
время
включения
10мс
Минимальное
время
выключения
100мс
Тип измерения Зависит от системы:
▪ Однофазный счетчик
переменного тока
▪ Трехфазный счетчик
переменного тока
(симметричная нагрузка)
▪ Трехфазный счетчик
переменного тока
(несимметричная нагрузка)
ИНФОРМАЦИЯ
В счетчике электроэнергии должен быть предусмотрен
импульсный выход, позволяющий измерять общую
энергию, поданную В сеть.
