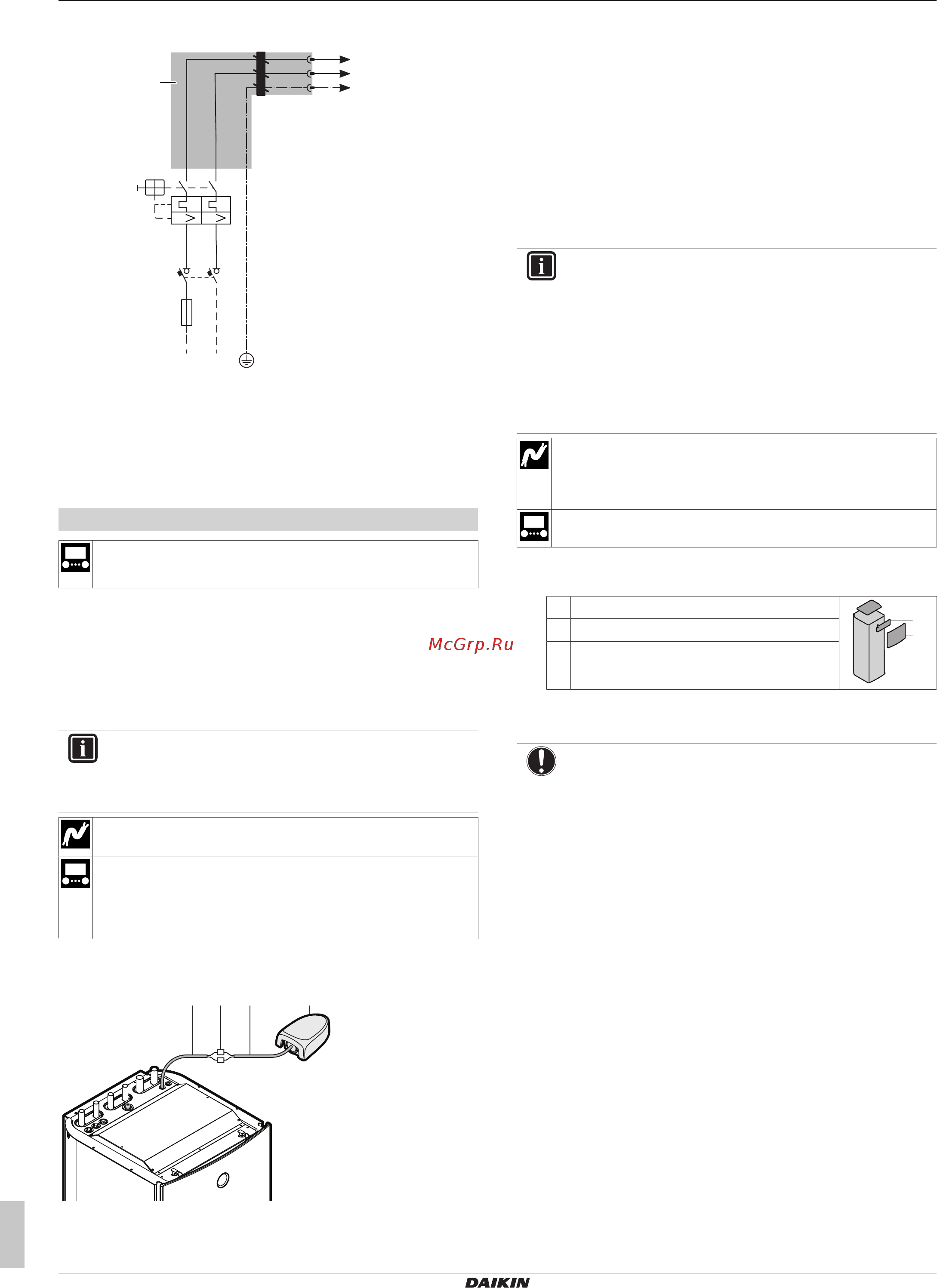

5 Подключение электрооборудования
Руководство по монтажу
18
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1C – 2020.07
Q2DI
L N
1N~, 50 Hz, 230 V AC
F2B
1 3
2 4
II
BRN
BLU
YLW/GRN
Z15C
N=1
2
3
X22YB
1
X22Y
Z2F/1
Z2F/2
Z2F/3
EKGSPOWCAB
F2B Предохранитель защиты от перегрузки
(приобретается на месте). Рекомендуемый плавкий
предохранитель: 2‑полюсный, плавкий
предохранитель на 16A, времятоковая
характеристика C.
Q2DI Устройство защитного отключения (приобретается на
месте)
Настройка электропитания
[9.3] Резервный нагреватель
[9.8] Источник электропитания по льготному тарифу
5.4 Подсоединение дистанционного
наружного датчика
Дистанционный наружный датчик (поставляется как
дополнительное оборудование) измеряет окружающую
температуру снаружи.
ИНФОРМАЦИЯ
Если нужная температура воды на выходе зависит от
погоды, важно постоянно измерять температуру
снаружи.
Дистанционный наружный датчик + кабель (40м)
поставляется в качестве дополнительного аксессуара
[9.B.2] Смещение внеш. датчика окр. темп. (=настройка
[2‑0B] в меню «Обзор местных настроек»)
[9.B.3] Время усреднения (=настройка [1‑0A] в меню
«Обзор местных настроек»)
1 Подсоедините кабель внешнего датчика температуры к
внутреннему агрегату.
a c db
a Кабель, установленный на заводе-изготовителе
b Соединительные клеммы (приобретаются на месте)
c Кабель дистанционного наружного датчика (40м)
(поставляется в качестве дополнительного
аксессуара)
d Дистанционный наружный датчик (поставляется в
качестве дополнительного аксессуара)
2 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
3 Установите дистанционный наружный датчик, как описано в
инструкции по монтажу датчика (поставляется как
дополнительное оборудование).
5.5 Подключение запорного клапана
ИНФОРМАЦИЯ
Пример использования запорного клапана. При
наличии одной зоны температуры воды на выходе и
использовании теплого пола в сочетании с
конвекторами теплового насоса во избежание
образования на полу конденсата при работе в режиме
охлаждения установите перед контуром теплого пола
запорный клапан. Дополнительная информация
приведена в руководстве по применению для
установщика.
Провод: 2×0,75мм²
Максимальный рабочий ток: 100мА
230Вперем. тока подается с печатной платы
[2.D] Запорный клапан
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Верхняя панель
1
3
2
2 Панель интерфейса пользователя
3 Крышка монтажной распределительной
коробки
2 Подключите кабель управления клапана к
соответствующим клеммам согласно рисунку ниже.
ПРИМЕЧАНИЕ
Проводка NC (нормально закрытого) клапана и NO
(нормально открытого) клапана подключается по-
разному.
