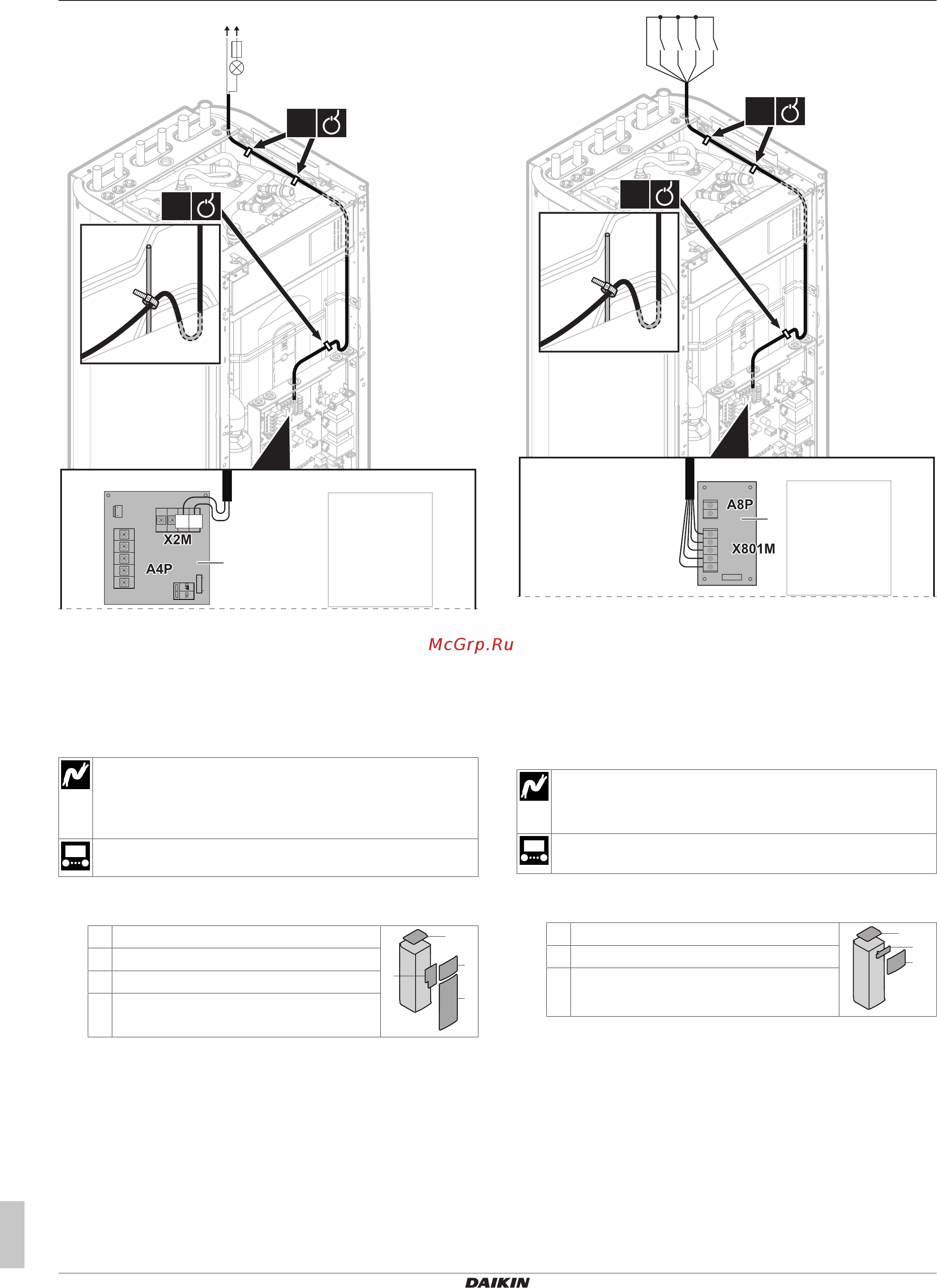

5 Подключение электрооборудования
Руководство по монтажу
22
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1C – 2020.07
1×
2×
X2X1
LN
X2 X1
a
a Необходимо установить EKRP1HBAA.
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
5.11 Подключение цифровых вводов
потребления энергии
Провод: 2×0,75мм² (на каждый входной сигнал)
Цифровые входы ограничения мощности: обнаружение
12Впост. тока / 12мА (напряжение подается с печатной
платы)
[9.9] Управление потреблением энергии.
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Верхняя панель
3
1
2
4
2 Панель интерфейса пользователя
3 Лицевая панель
4 Крышка главной распределительной
коробки
2 Подключите кабель цифровых входов для учета
энергопотребления к соответствующим клеммам согласно
рисунку ниже.
12345
S6S
S7S
S8S
S9S
1×
2×
1 2 3 4 5
a
a Необходимо установить EKRP1AHTA.
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
5.12 Подключение
предохранительного термостата
(с размыкающим контактом)
Провод: 2×0,75мм²
Контакт предохранительного термостата: обнаружение
16Впост. тока (напряжение подается с печатной платы)
[9.8.1]=3 (Источник электропитания по льготному
тарифу = Предохранительный термостат)
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Верхняя панель
1
3
2
2 Панель интерфейса пользователя
3 Крышка монтажной распределительной
коробки
2 Подключите кабель предохранительного термостата
(нормально замкнутого) к соответствующим клеммам
согласно рисунку ниже.
