6 Конфигурирование
Руководство по монтажу
28
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1C – 2020.07
ИНФОРМАЦИЯ
Порядок подключения цифровых входов к разъему X1A
зависит от системы Smart Grid. Ниже описано
подключение для системы, работающей в режиме
"Рекомендуемое включение". Дополнительная
информация приведена в руководстве по применению
для установщика.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что цепь X1A/N+L защищена
быстродействующим автоматическим выключателем
(номинальный ток 100мA~6A, типB).
ПРЕДУПРЕЖДЕНИЕ
При подключении электропроводки к соединителю X1A
убедитесь в том, что каждый провод надежно
прикреплен к соответствующей клемме. Используйте
отвертку, чтобы открыть зажимы для проводов.
Убедитесь в том, что участок медного провода без
изоляции полностью вставлен в клемму (провод без
изоляции НЕ ДОЛЖЕН быть виден).
1
3
2
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Верхняя панель
3
1
2
4
2 Панель интерфейса пользователя
3 Лицевая панель
4 Крышка главной распределительной
коробки

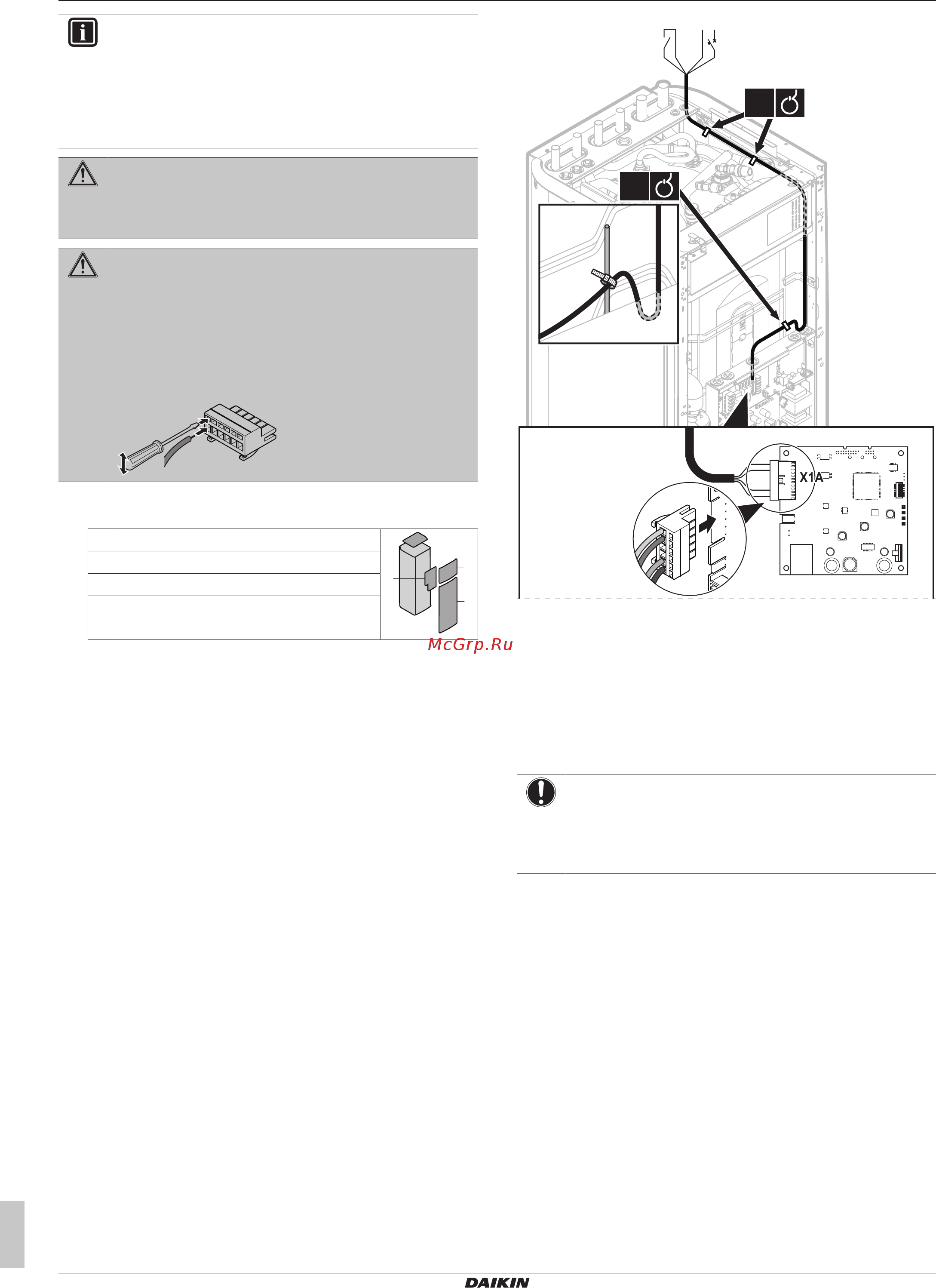

2 Подайте отслеживаемое напряжение на клеммы X1A/N+L.
Убедитесь, что цепь X1A/N+L защищена
быстродействующим автоматическим выключателем
(100мA~6A, типB).
3 Для системы, работающей в режиме «Рекомендуемое
включение» (система Smart Grid), подсоедините цифровые
выходы солнечного инвертора/системы управления
энергопотреблением к цифровым входам адаптера
локальной сети X1A/1+2.
1×
2×
S1S N L
2 1
4
N
L
3
2
1
1
2
N
L
6 Конфигурирование
6.1 Обзор: Конфигурирование
В этой главе приводится порядок действий и необходимые
сведения, касающиеся настройки системы после монтажа.
ПРИМЕЧАНИЕ
В данной главе рассматривается только базовая
конфигурация. Более подробное объяснение и
справочная информация приведены в руководстве по
применению для установщика.
Почему
Если НЕ сконфигурировать систему правильно, она НЕ будет
работать так, как нужно. Конфигурация влияет на следующее:
▪ Расчеты программного обеспечения
▪ Что можно увидеть и сделать с помощью интерфейса
пользователя
Как
Конфигурация системы может производится через интерфейс
пользователя.
▪ В первый раз — мастер настройки конфигурации. При
ВКЛЮЧЕНИИ интерфейса пользователя в первый раз (через
агрегат) запускается функция мастера настройки
конфигурации, которая помогает настроить конфигурацию
системы.
▪ Перезапустите мастер настройки конфигурации. Если
конфигурация системы уже настроена, вы можете
перезапустить мастер настройки конфигурации. Чтобы
перезапустить мастер настройки конфигурации, используйте
путь Настройки установщика > Мастер конфигурирования.
