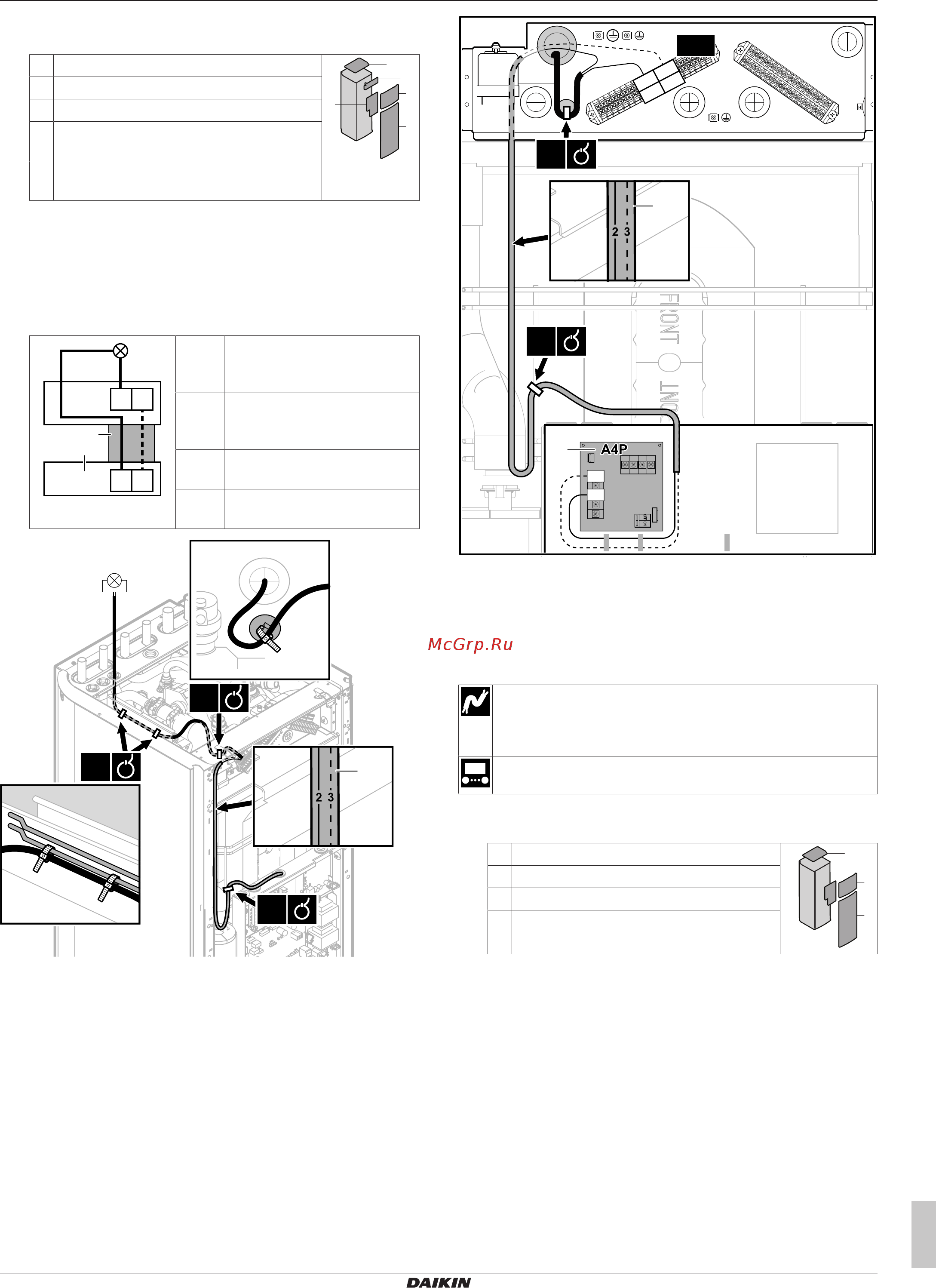

5 Подключение электрооборудования
Руководство по монтажу
21
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1C – 2020.07
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Верхняя панель
3
2
5
1
4
2 Панель интерфейса пользователя
3 Лицевая панель
4 Крышка монтажной распределительной
коробки
5 Крышка главной распределительной
коробки
2 Подсоедините кабель подачи аварийного сигнала к
соответствующим контактам, как показано на приведенном
рисунке. Обязательно наденьте на провода 2 и 3 между
монтажной распределительной коробкой и главной
распределительной коробкой изоляционную трубку
(приобретается на месте), чтобы у них была двойная
изоляция.
14a
21
YCY2
X2M
1
2
32
A4P
b
a
1+2 Провода подключены к
клеммам аварийной
сигнализации
3 Провод между монтажной и
главной распределительной
коробкой
a Необходима установка
EKRP1HBAA.
b Изоляционная трубка
(приобретается на месте)
1×
2×
21
1×
b
a
X2M
14a
21
L
N
YC
Y2
1
2
3
1×
1×
b
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
5.10 Подключение переключения на
внешний источник тепла
Провод: 2×0,75мм²
Максимальная нагрузка: 0,3A, 250Впеременного тока
Минимальная нагрузка: 20мА, 5Впостоянного тока
[9.C] Бивалентный режим
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Верхняя панель
3
1
2
4
2 Панель интерфейса пользователя
3 Лицевая панель
4 Крышка главной распределительной
коробки
2 Подключите кабель для переключения в режим управления
внешним источником тепла к соответствующим клеммам
согласно рисунку ниже.
