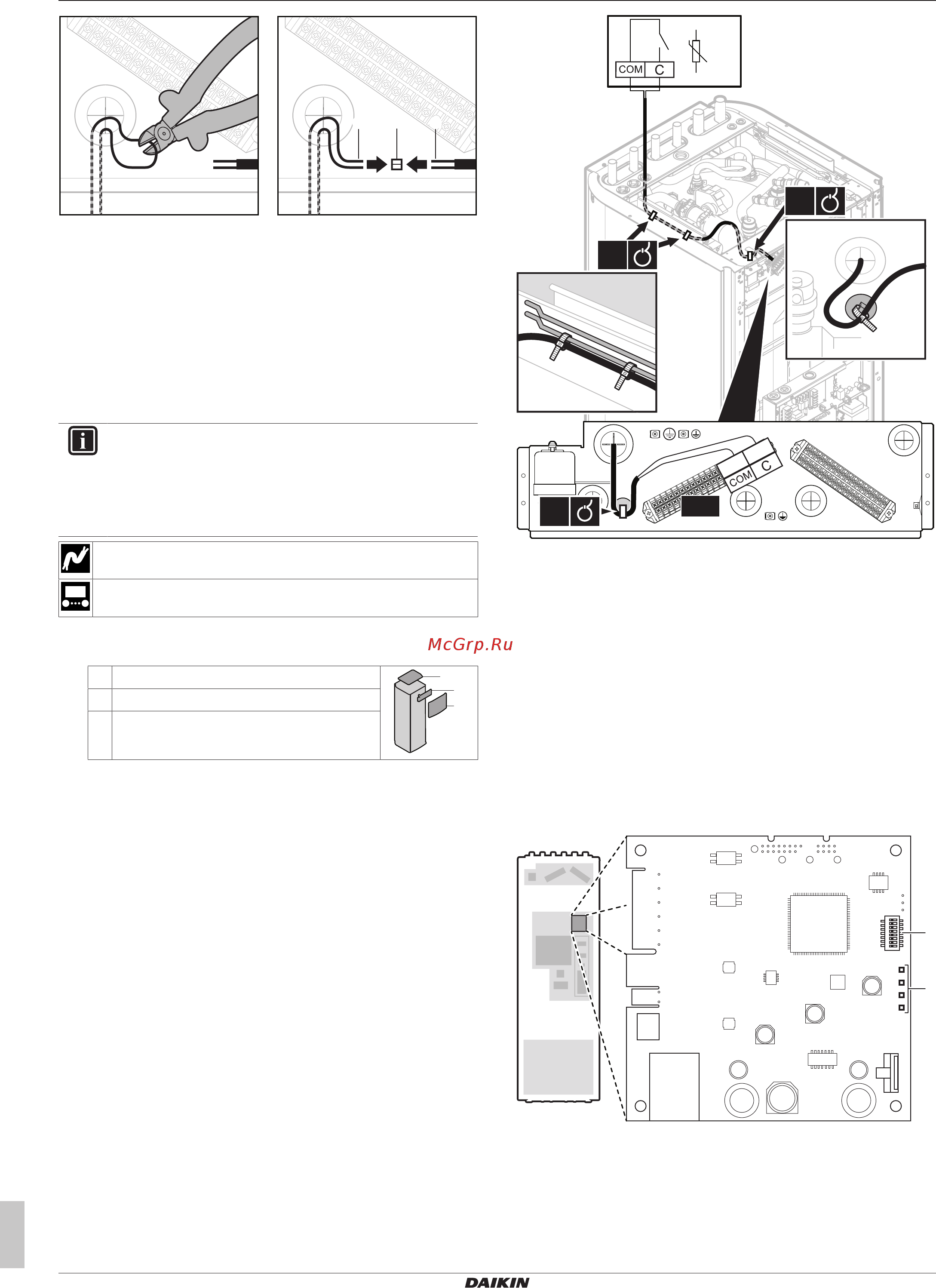

5 Подключение электрооборудования
Руководство по монтажу
24
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1C – 2020.07
ba c
a Разрежьте петлю, образованную проводами из A16P/
X13A/1+4 (установлены на заводе-изготовителе)
b Соединительные клеммы (приобретаются на месте)
c Провода кабеля (приобретаемого на месте) от
переключателя низкого давления солевого раствора
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
5.14 Подключение термостата для
пассивного охлаждения
ИНФОРМАЦИЯ
Ограничение: Пассивное охлаждение возможно
только:
▪ В моделях, работающих только на отопление
▪ При температурах солевого раствора от 0 до 20°C
Провод: 2×0,75мм²
—
1 Снимите следующие элементы (см. раздел «3.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Верхняя панель
1
3
2
2 Панель интерфейса пользователя
3 Крышка монтажной распределительной
коробки
2 Подключите кабель термостата к соответствующим
клеммам согласно приведенной ниже иллюстрации.
1×
2×
X2M
1×
34a
30
R1T
-t°
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
5.15 Адаптер локальной сети
5.15.1 Сведения об адаптере локальной сети
Внутренний агрегат имеет встроенный адаптер локальной сети
(модель: BRP069A61), позволяющий:
▪ осуществлять программное управление системой с тепловым
насосом
▪ интегрировать систему с тепловым насосом в систему Smart
Grid.
Компоненты: печатная плата
X1A
X2A
X3A
X4A
b
a
LD1
LD2
LD3
LD4
X1A~X4A Разъемы
a DIP-переключатель
b Светодиоды состояния
