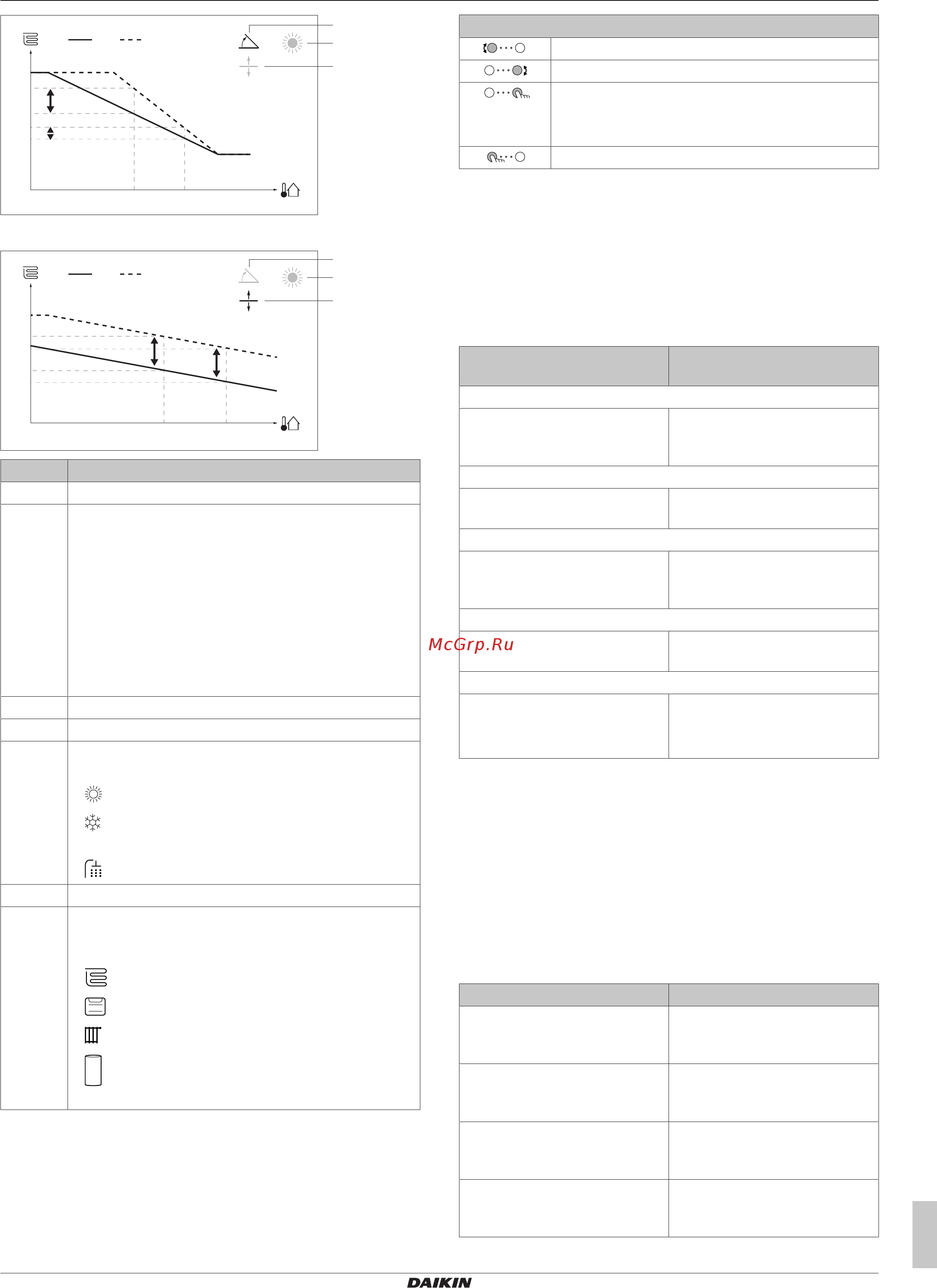

![Daikin EGSAX06DA9WG [35/48] Конфигурирование](/views2/1746775/page35/bg23.png)
6 Конфигурирование
Руководство по монтажу
35
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569811-1C – 2020.07
X1 X2
c
d
e
Y1
Y2
Y3
Y4
a b
Кривая метеозависимости, когда выбрано смещение:
Y1
Y2
Y3
Y4
X1 X2
a b
c
d
e
Позиция Описание
a Кривая зависимости от погоды до изменений.
b Кривая зависимости от погоды после изменений (для
примера):
▪ Если изменен наклон, то новая предпочтительная
температура в точке X1 увеличится на большую
величину, чем предпочтительная температура в
точке X2.
▪ Если изменено смещение, то новая
предпочтительная температура в точке X1
увеличится на такую величину, что и
предпочтительная температура в точке X2.
c Наклон
d Смещение
e Зона, выбранная для работы в погодозависимом
режиме:
▪ : Нагрев основной или дополнительной зоны
▪ : Охлаждение основной или дополнительной
зоны
▪ : Горячая вода бытового потребления
X1, X2 Примеры окружающей температуры (снаружи)
Y1, Y2,
Y3, Y4
Примеры нужной температуры в резервуаре или
температуры воды на выходе. Значок соответствует
нагревательному прибору для этой зоны:
▪ : Нагрев полов
▪ : Фанкойл
▪ : Радиатор
▪ : Резервуар горячей воды бытового
потребления
Возможные действия на этом экране
Выберите наклон или смещение.
Увеличьте или уменьшите наклон/смещение.
Если выбран наклон: задайте наклон и
перейдите к смещению.
Если выбрано смещение: задайте смещение.
Подтвердите изменения и вернитесь в подменю.
6.3.4 Использование кривых зависимости от
погоды
Выполните настройку кривых метеозависимости следующим
образом:
Выбор режима уставок
Чтобы использовать кривую метеозависимости, нужно выбрать
правильный режим уставок:
Перейдите к режиму уставок
…
Выберите режим уставок …
Основная зона— нагрев
[2.4] Главная зона > Режим
уставки
Нагрев ПЗ, фиксированное
охлаждение ИЛИ
Погодозависимый
Основная зона— охлаждение
[2.4] Главная зона > Режим
уставки
Погодозависимый
Дополнительная зона— нагрев
[3.4] Дополнительная зона >
Режим уставки
Нагрев ПЗ, фиксированное
охлаждение ИЛИ
Погодозависимый
Дополнительная зона— охлаждение
[3.4] Дополнительная зона >
Режим уставки
Погодозависимый
Резервуар
[5.B] Бак ГВС > Режим уставки Ограничение: Доступно только
для установщиков.
Погодозависимый
Изменение типа кривой метеозависимости
Чтобы изменить тип кривой для всех зон (основная
+дополнительная) и резервуара, перейдите к [2.E] Главная
зона > Тип кривой МЗ.
Выбранный тип кривой можно также посмотреть следующим
образом:
▪ [3.C] Дополнительная зона > Тип кривой МЗ
▪ [5.E] Бак ГВС > Тип кривой МЗ
Ограничение: Доступно только для установщиков.
Изменение кривой метеозависимости
Зона Перейдите к …
Основная зона— нагрев [2.5] Главная зона >
Погодозависимая кривая
нагрева
Основная зона—
охлаждение
[2.6] Главная зона >
Погодозависимая кривая
охлаждения
Дополнительная зона—
нагрев
[3.5] Дополнительная зона >
Погодозависимая кривая
нагрева
Дополнительная зона—
охлаждение
[3.6] Дополнительная зона >
Погодозависимая кривая
охлаждения
