Metabo OFE 738 [27/68] Of e 738_11_05_v4_teil1 qxp 1ofe738_11_05_v4_teil1 qxp 14 5 012 8 31 uhr seite 27

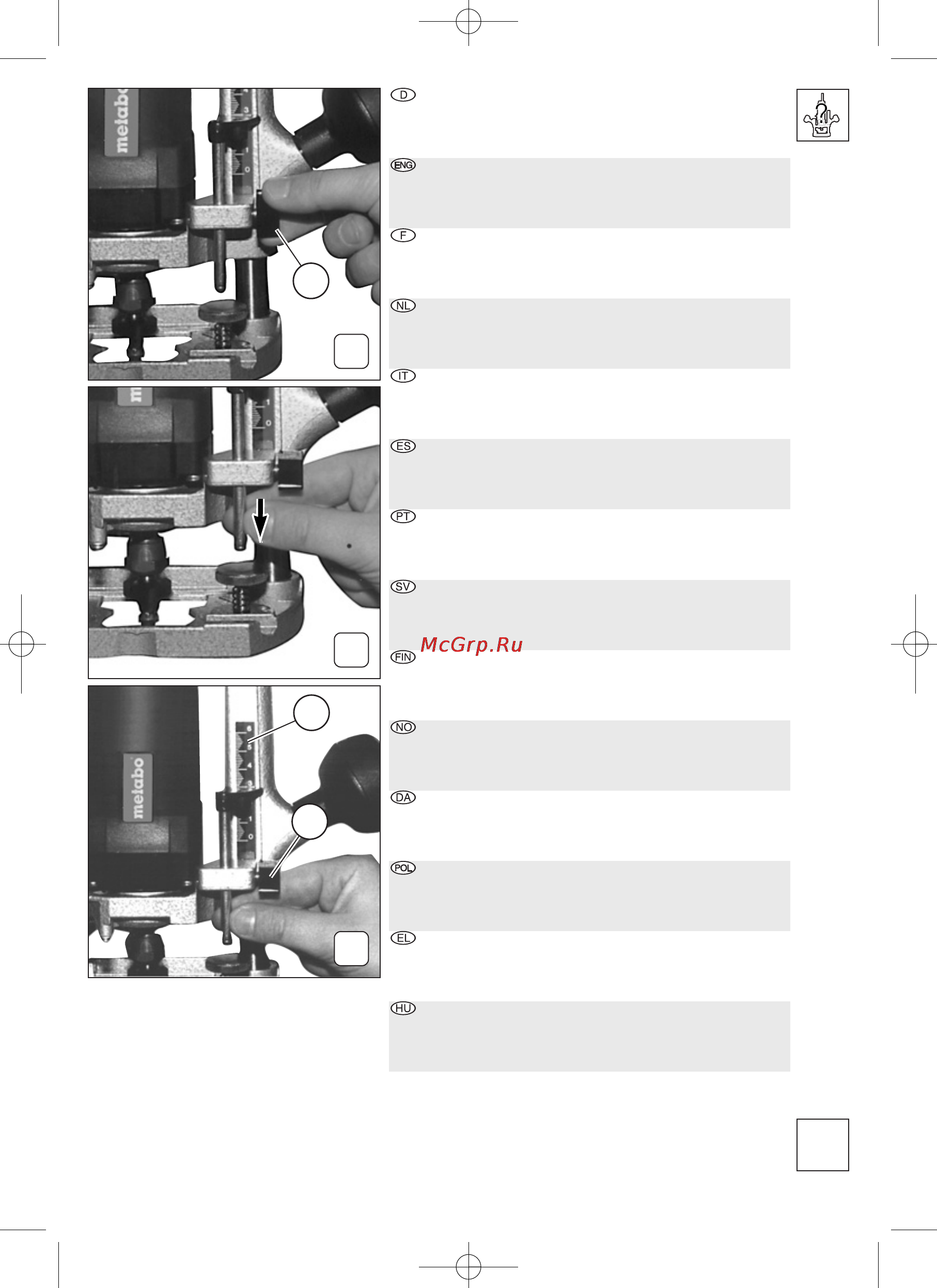

B: Loosen wing screw (2).

C: Insert pin downwards until it rests on the knurled

screw.

D: Pre-set milling depth roughly according to scale (1).

Retighten wing screw (2).

B: Desserrer la vis de fixation (2). C: Abaisser la

cheville jusqu'à ce qu'elle repose sur la vis moletée.

D: Effectuer un premier réglage de la profondeur de

fraisage selon l'échelle graduée (1). Serrer à nouveau

la vis de fixation (2).

B: Flügelschraube (2) lösen.

C: Stift nach unten führen, bis er auf der

Rändelschraube aufliegt.

D: Frästiefe nach Skala (1) grob voreinstellen.

Flügelschraube (2) wieder festziehen.

B: Vleugelschroef (2) losdraaien.

C: Stift naar beneden geleiden tot deze op de

kartelschroef ligt.

D: Freesdiepte volgens schaal (1) grof vooraf instellen.

Vleugelschroef (2) weer vastdraaien.

B: Allentare la vite ad aletta (2). C: Guidare il perno

verso il basso fino a farlo toccare la vite zigrinata.

D: Operare una regolazione approssimativa della

profondità di fresatura mediante la scala (1). Ristringere

la vite ad alette (2).

B: Aflojar el tornillo de mariposa (2). C: Conducir hacia

abajo el pasador hasta que se apoye sobre el tornillo

moleteado. D: Preajustar aproximadamente la

profundidad de fresado según la escala (1). Volver a

apretar bien el tornillo de mariposa (2).

B: Soltar o parafuso de orelhas (2). C: Baixar o pino

até este assentar em cima do parafuso serrilhado.

D: Pré-ajustar aproximadamente a profundidade de

fresagem seguindo a escala (1). Voltar a apertar o

parafuso de orelhas (2).

B: Lossa vingskruven (2).

C: För stiftet nedåt tills det ligger på skruven med räfflat

huvud.

D: Inställ fräsdjupet enligt skala (1) grovt på förhand.

Dra åt vingskruven (2) igen.

B: Irrota siipiruuvi (2).

C: Siirrä kara alaspäin, kunnes se tarttuu pyälettyyn

ruuviin.

D: Esisäädä karkeasti jyrsinsyvyys asteikon (1) mukaan.

Kiristä siipiruuvi (2).

B: Løs vingeskruen (2)

C: Før stiften nedover til den ligger på den randerte

mutteren.

D: Grovinnstill fresedybden på skala (1).

Skru fast vingemutteren (2) igjen.

B: Løsne vingeskrue (2)

C: Før stiften nedad, indtil at den ligger ovenpå

fingerskruen.

D: Forindstil fræsedybden groft iht. skalaen (1).

Træk atter vingeskruen (2) fast til.

B: Zwolnić śrubę skrzydełkową (2).

C: Wprowadzić kołek w dół aż do oparcia o śrubę

radełkowaną.

D: Nastawić zgrubnie głębokość frezowania na skali (1).

Ponownie dociągnąć śrubę skrzydełkową (2).

B: Oldja a (2) szárnyas csavart.

C: A csapot vezesse lefelé, amíg a recézett fejű

csavarra fel nem fekszik.

D: A marásmélységet az (1) skála alapján durván állítsa

be. A (2) szárnyas csavart újból húzza meg.

B: Λύστε την πεταλούδα (2).

C: Οδηγείστε τον πείρο προς τα κάτω, ώσπου να

καθίσει πάνω στην ακέφαλη βίδα.

D: Ρυθμίστε στην κλίμακα (1) το βάθος φρεζαρίσματος

περίπου. Σφίξτε πάλι την πεταλούδα (2).

Of E 738_11_05_v4_Teil1.qxp:1OfE738_11_05_v4_Teil1.qxp 14.05.2012 8:31 Uhr Seite 27
