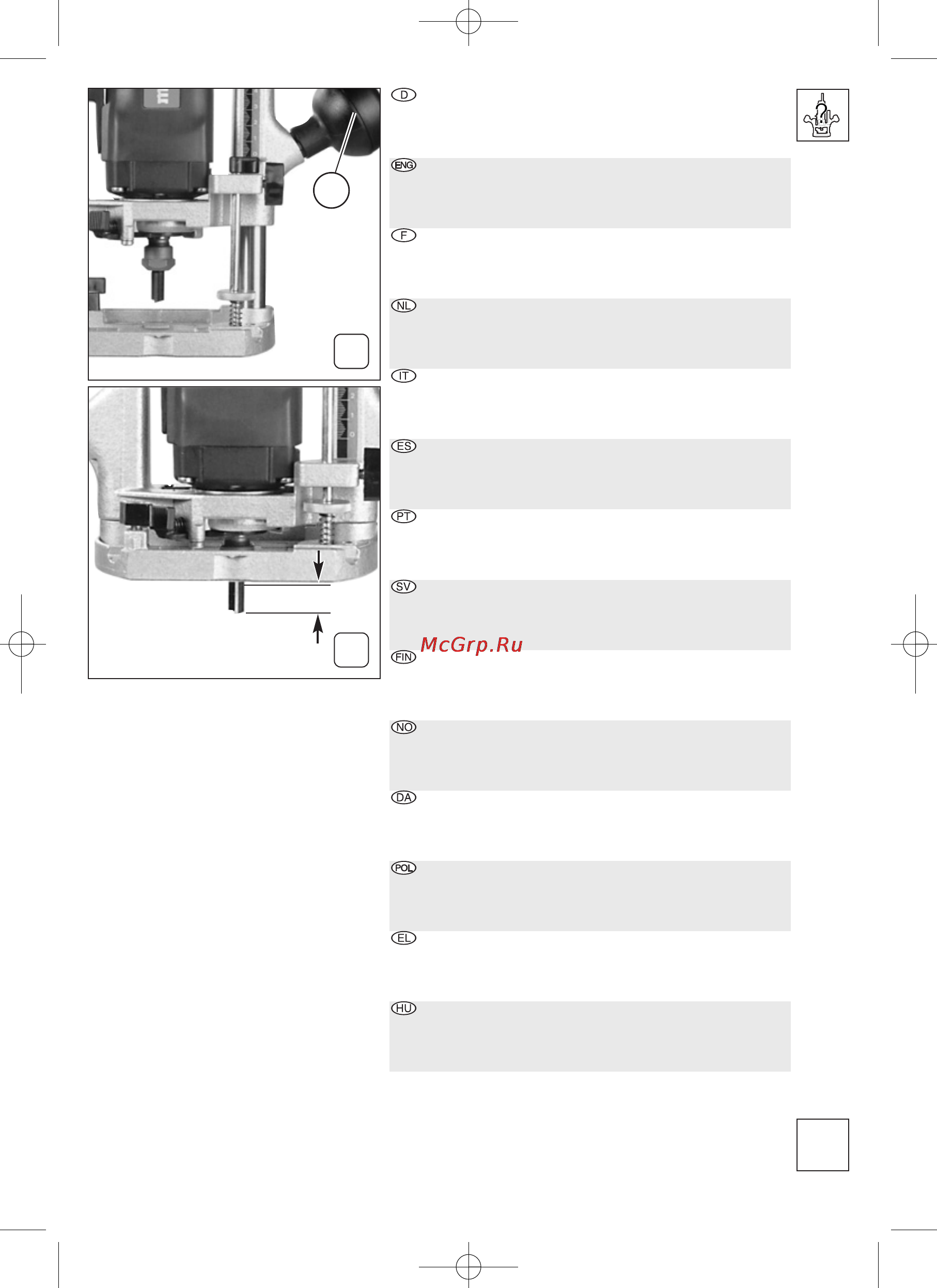

Milling, using edge of workpiece as a guide (A+B)
A: Loosen knob (1)
B: Lower motor block of machine to cutting depth (a)
required.
Retighten knob and advance machine.
Fraisage à partir du bord de la pièce (A+B)
A: Desserrer le pommeau (1).
B: Abaisser la partie moteur de la machine jusqu’à la
profondeur de fraisage requise (a).
Resserrer le pommeau et avancer la machine.
Fräsen von der Werkstückkante aus (A+B)
A: Knaufgriff (1) lösen
B: Motorteil der Maschine bis zur erforderlichen
Frästiefe (a) absenken.
Knaufgriff wieder festziehen und Maschine vorschieben.
Frezen vanaf de werkstukrand (A+B)
A: Knopgreep (1) losmaken
B: Motorgedeelte van de machine tot aan de
noodzakelijke freesdiepte (a) laten zakken. Knopgreep
weer vastdraaien en machine naar voren schuiven.
Fresatura a partire dal bordo del pezzo in
lavorazione (A+B)
A: Allentare il pomello (1) B: Abbassare l'apparecchio
fino a raggiungere la desiderata profondità di fresatura
(a). Ristringere il pomello e fare avanzare l'apparecchio.
Fresado partiendo del borde de la pieza a mecanizar
(A+B) A: Soltar la empuñadura de bola (1) B: Descender
la parte del motor de la máquina hasta alcanzar la
profundidad de fresado conveniente (a). Apretar de
nuevo la empuñadura de bola y hacer avanzar la máquina.
Fresar a partir do bordo da peça a trabalhar (A+B)
A: Soltar o punho (1)
B: Fazer descer a parte com o motor até à
profundidade pretendida (a).
Voltar a apertar o punho e fazer avançar a máquina.
Fräsning ifrån arbetsstyckets kant (A+B)
A: Lossa knoppen (1)
B: Sänk ned maskinens motordel tills det nödvändiga
fräsdjupet (a) uppnåtts.
Dra knoppen fast igen och mata fram maskinen.
Jyrsintä työkappaleen reunasta (A+B)
A: Irrota nuppikahva (1).
B: Laske koneen moottoriosa tarpeelliseen
jyrsinsyvyyteen asti (a).
Kiristä nuppikahva ja siirrä kone eteenpäin.
Fresing fra arbeidsstykkekant (A+B)
A: Løsne innstillingsknappen (1)
B: Senk maskinens motordel til nødvendig fresedybde (a).
Trekk igjen til innstillingsknappen og før maskinen
fremover.
Fræsning fra arbejdsstykkets kant (A+B)
A: Løsn indstillingsknappen (1).
B: Sænk motordelen af maskinen, indtil den er nået
frem til den nødvendige fræsedybde (a).
Stram indstillingsknappen igen og før maskinen frem.
Frezowanie od krawędzi przedmiotu obrabianego (A+B)
A: Zwolnić gałkę uchwytu (1). B: Część silnikową
frezarki obniżyć do wymaganej głębokości frezowania (a).
Na powrót dokręcić gałkę uchwytu i przesuwać
maszynę w kierunku frezowania.
A munkadarab széléről kiinduló marás (A+B)
A: Oldja a fogantyúgombot (1).
B: A gép motorrészét süllyessze le a szükséges
marásmélységig (a).
A fogantyúgombot újból húzza meg és a gépet tolja előre.
Φρεζάρισμα με αφετηρία την ακμή του προς κατεργασία
τεμαχίου (Α+Β) Α: Λασκάρετε τη σφαιρική λαβή (1).
Β: Κατεβάστε το μέρος του κινητήρα του ρούτερ μέχρι το
απαιτούμενο βάθος φρεζαρίσματος (a). Σφίξτε πάλι τη
σφαιρική λαβή και σπρώξτε το μηχάνημα προς τα μπροστά.
