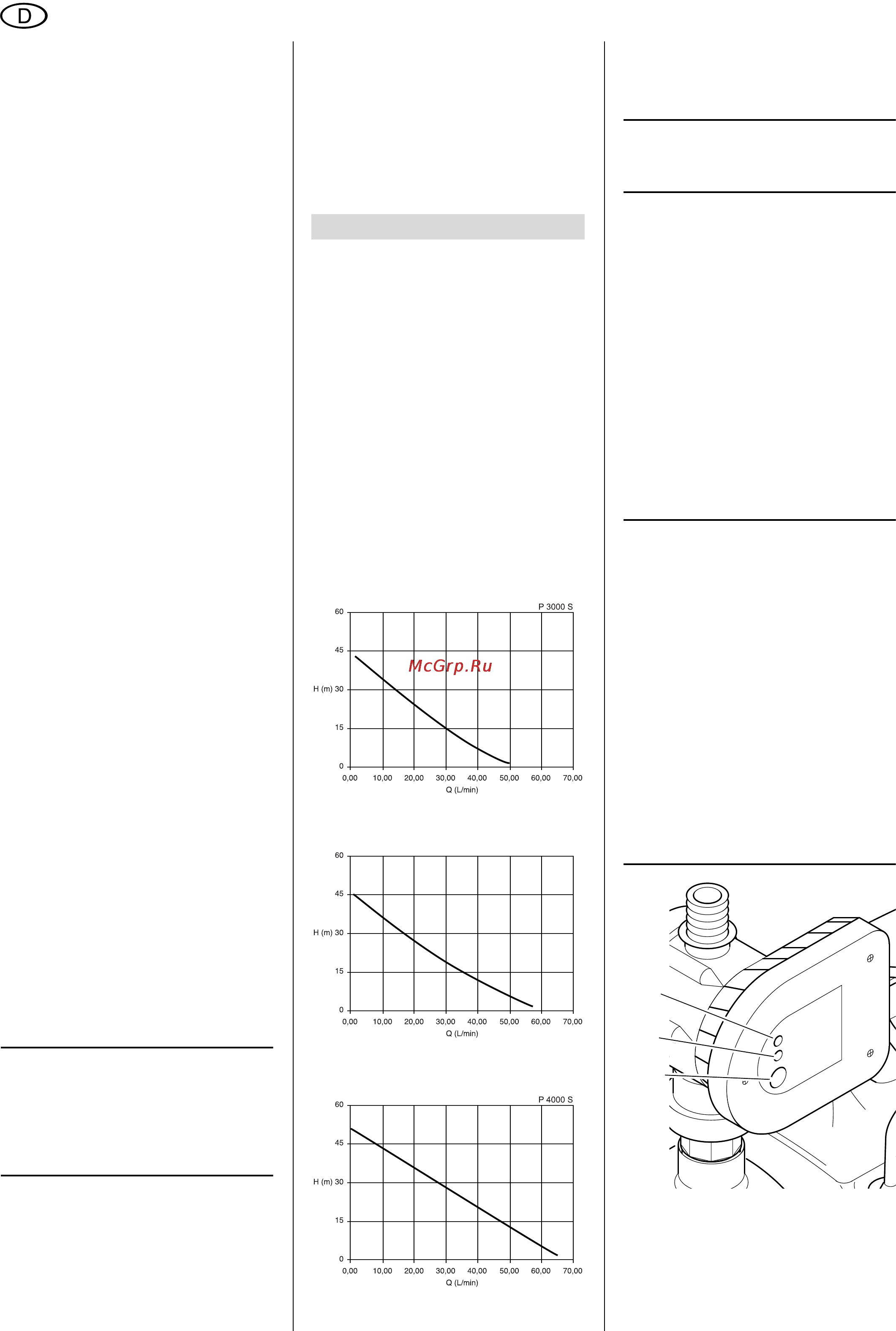

![Metabo P 4000 S [8/62] Deutsch](/views2/1076088/page8/bg8.png)
8
DEUTSCH
Alle Verschraubungen sollten mit
Gewindedichtband abgedichtet wer-
den, um Wasseraustritt zu verhin-
dern.
Alle Te
ile der Druckleitung müssen
druckfest sein.
Alle Te
ile der Druckleitung müssen
fachgerecht montiert werden.
A
Gefahr!
Durch nicht druckfeste Teile
u
nd unsachgemäße Montage kann
die Druckleitung im Betrieb platzen.
Mit hohem Druck herausspritzende
Flüssigkeit kann Sie verletzen!
5.5 Netzanschluss
B
Gefahr durch Elektrizität!
Betreiben Sie das Gerät nicht
in
nasser Umgebung und nur unter
folgenden Voraussetzungen:
Der Anschluss darf nur an
Schutzkontakt-Steckdosen erfol-
gen, die fachgerecht installiert,
g
eerdet und geprüft sind.
Netzspannung und Absicherung
müssen den Technischen Daten
entsprechen.
Bei Betr
ieb an Schwimmbecken,
Gartenteichen und ähnlichen
Plätzen muss das Gerät über
einen Fehlerstrom-Schutzschal-
ter (FI-Schalter, 30 mA) betrieben
werden (DIN VDE 0100 -702, -738).
Wir empfehlen dies generell als
Pe
rsonenschutz.
Bei
Betrieb im Freien müssen die
elektrischen Verbindungen spritz-
wassergeschützt sein; sie dürfen
nicht im Wasser liegen.
Verlängerungskabel müssen aus-
reichenden Aderquerschnitt
bes
itzen (siehe „Technische
Daten“). Kabeltrommeln müssen
vollständig abgerollt sein.
5.6 Pumpe befüllen und
Ansaugen
A
Achtung!
Bei jedem Neuanschluss oder
be
i Wasserverlust bzw. Luftansau-
gung muss die Pumpe mit Wasser
be
füllt werden. Einschalten ohne
Wasserfüllung zerstört die Pumpe!
3
Hinweis:
Die Saugleitung braucht nicht
befüllt zu werden, da die Pumpe selbst-
ansaugend ist. Je nach Leitungslänge
un
d -durchmesser kann es jedoch einige
Zeit dauern, bis Druck aufgebaut ist.
1. Wassereinfüllschraube mitsamt
Dichtung herausschrauben.
2. Sauberes Wasser langsam hinein-
gießen, bis die Pumpe gefüllt ist.
3. Wenn Sie die Ansaugzeit verkürzen
woll
en, auch die Saugleitung befül-
len.
4. Wassereinfüllschraube mit Dich-
tung wieder hineinschrauben.
5. Druckleitung öffnen (Wasserhahn bzw.
Spritzdüse aufdrehen), damit beim
Ansaugen Luft entweichen kann.
6. Gerät einschalten (siehe "Betrieb").
7. Wenn gleichmäßig Wasser austritt,
Ge
rät ausschalten.
Pumpe und Saugleitung müssen ange-
schlossen und befüllt sein (siehe "Vor
Inbe
triebnahme").
A
Achtung!
Pumpe darf nicht trockenlau-
fen. Es muss stets ausreichend För-
dermedium (Wasser) vorhanden sein.
Wen
n der Motor nicht anläuft, die
Pumpe keinen Druck aufbaut oder
ähnliche Effekte auftreten, schalten
Sie das Gerät aus – und versuchen
Sie dann, den Fehler zu beheben
(siehe "Probleme und Störungen").
Pumpenkennlinie
Die Pumpenkennlinie zeigt, welche För-
dermenge in Abhängigkeit von der För-
derhöhe erreicht werden kann.
(Pumpenkennlinie für Saughöhe 0,5 m
un
d 1"-Saugschlauch.)
(Pumpenkennlinie für Saughöhe 0,5 m
un
d 1"-Saugschlauch.)
(Pumpenkennlinie für Saughöhe 0,5 m
un
d 1"-Saugschlauch.)
6.1 Pumpe in Betrieb nehmen
3
Hinweis:
Die Pumpe läuft, solange der Ein-
/Aus-Schalter eingeschaltet ist.
1. Netzstecker einstecken.
2. Pumpe mit Ein/Aus-Schalter ein-
schalten.
3. Druckleitung öffnen (Wasserhahn
bzw. Spri
tzdüse aufdrehen).
4. Prüfen, dass Wasser austritt!
A
Achtung!
Bei geschlossener Drucklei-
tung die Pumpe maximal 10 Minuten
lau
fen lassen, sonst können durch
Überhitzung des Wassers in der
Pumpe Schäden entstehen.
6.2 Pumpe mit Hydromat
(HWA) in Betrieb nehmen
3
Hinweis:
Die Pumpe mit Hydromat ist betriebsbe-
reit, solange der Ein-/Ausschalter einge-
schaltet ist.
Der Hydromat
sch
altet die Pumpe ein, wenn Was-
ser benötigt wird (bei geöffneter
Druckleitung sinkt der Wasserdruck
unter den Einschaltdruck);
schaltet die Pumpe etwa
10 Sekunden nach Schließen der
Druckleitung ab (bei geschlossener
Druckleitung steigt der Wasserdruck);
sch
altet als Trockenlaufschutz die
Pumpe ab, wenn kein Wasser geför-
dert wird (Luft in der Saugleitung).
6. Betrieb
P 3300 S
20 Spannungs-Leuchte (grün)
21 Pumpen-Leuchte (weiß)
22 Reset-Taste
20
21
22
