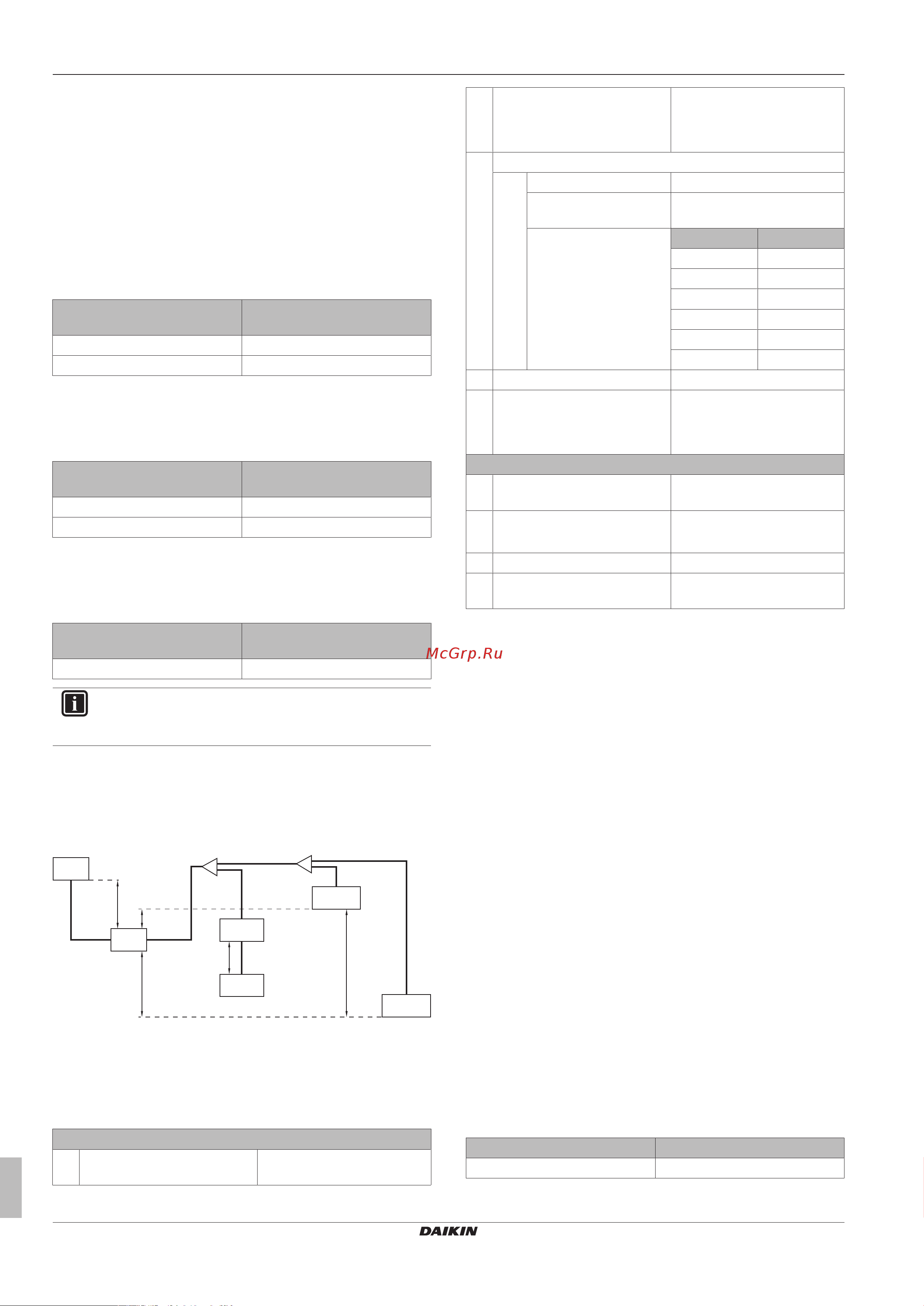

Daikin RKXYQ8T7Y1B [10/48] Подготовка

4 Подготовка

Руководство по монтажу и эксплуатации

RKXYQ5+8T7Y1B

Компрессор системы VRVIV для установки в помещениях

4P408443-1B – 2016.04

4.2.4 Как подбирать комплекты

разветвления трубопровода

хладагента

Образец прокладки трубопровода см. в параграфе "4.2.3 Как

подобрать трубки по размеру"на стр.8.

Рефнет-тройник на первом ответвлении (со стороны

компрессора)

Рефнеты-тройники для монтажа на первом ответвлении, считая

со стороны компрессора, подбираются по приведенной далее

таблице в соответствии с производительностью компрессора.

Пример: Рефнет-тройник c (B→C/D).

Тип мощности компрессора Комплект для разветвления

трубопроводов хладагента

5HP KHRQ22M20T

8HP KHRQ22M29T9

Рефнеты-тройники на других ответвлениях

Рефнеты-тройники, кроме первого ответвления, подбираются по

сумме индексов мощности всех подсоединенных после них

внутренних блоков. Пример: Рефнет-тройник c (C→D/D).

Индекс производительности

внутреннего блока

Комплект для разветвления

трубопроводов хладагента

<200 KHRQ22M20T

200≤x<260 KHRQ22M29T9

Рефнеты-коллекторы

Подбирайте рефнеты-коллекторы по следующей таблице в

соответствии с общей производительностью всех внутренних

блоков, подсоединенных после рефнет-коллектора.

Индекс производительности

внутреннего блока

Комплект для разветвления

трубопроводов хладагента

<260 KHRQ22M29H

ИНФОРМАЦИЯ

К коллектору можно подсоединять не более 8

ответвлений.

4.2.5 Перепад высот трубопроводов

хладагента

Длина труб и перепады высот должны соответствовать

указанным далее параметрам.

EKEXV

AHU

VRV DX

a Теплообменник

b Компрессор

c Комплект для разветвления трубопроводов хладагента

VRVDX Внутренний блок VRVDX

EKEXV Комплект расширительного клапана

AHU Кондиционер

H1~H5 Перепады высот

L1~L7 Длина трубопроводов

Миним альная и максимальная длина трубопроводов

1 Теплообменник →

компрессор

L1≤30м

2 Фактическая (эквивалентная)

длина трубопроводов

(a)

L2+L3+L4≤70м (90м)

L2+L5+L6≤70м (90м)

L2+L5+L7≤70м (90м)

3 Общая длина трубопроводов (x=L1+L2+L3+L4+L5+L6+L7)

Минимум 10м≤x

Максимум для модели

8HP

x≤300м

Максимум для модели

5HP

Если… то…

L1≤30м x≤115м

L1≤25м x≤120м

L1≤20м x≤125м

L1≤15м x≤130м

L1≤10м x≤135м

L1≤5м x≤140м

4 EKEXV →AHU L4≤5м

5 Первый комплект

разветвления → внутренний

блок/AHU

L3+L4≤40м

L5+L6≤40м

L5+L7≤40м

Максимальные перепады высот

(b)

1 Теплообменник ↔

Компрессор

H1≤10м

2 Компрессор ↔ Внутренний

блок

H2≤30м

H3≤30м

3 EKEXV ↔AHU H4≤5м

4 Внутренний блок ↔

Внутренний блок

H5≤15м

(a) Исходя из того, что эквивалентная длина трубопровода

в месте монтажа рефнета =0,5м, а в месте монтажа

рефнета-коллектора =1м (только для расчета

эквивалентной длины трубопровода, а не для заправки

хладагентом).

(b) Самым высоким может быть любой из блоков.

4.3 Подготовка электрической

проводки

4.3.1 Соответствие электротехническим

стандартам

Только RKXYQ8

Данное оборудование отвечает требованиям следующих

стандартов:

▪ EN/IEC 61000‑3‑12 при условии, что мощность короткого

замыкания S

не менее величины S

в точке сопряжения

подвода питания пользователю с системой общего

пользования.

▪ EN/IEC 61000‑3‑12 = Европейский/международный

технический стандарт, устанавливающий пределы по

гармоническим токам, генерируемым оборудованием,

подключенным к низковольтным системам общего

пользования, со входным током >16A и ≤75A на фазу.

▪ Ответственность за подключение оборудования только к

подводу питания, мощность короткого замыкания S

которого не менее минимальной величины S

, несёт

специалист по монтажу или пользователь оборудования.

При необходимости следует проконсультироваться с

оператором распределительной сети.

Модель Минимальное значение S

RKXYQ8 3329кВА
