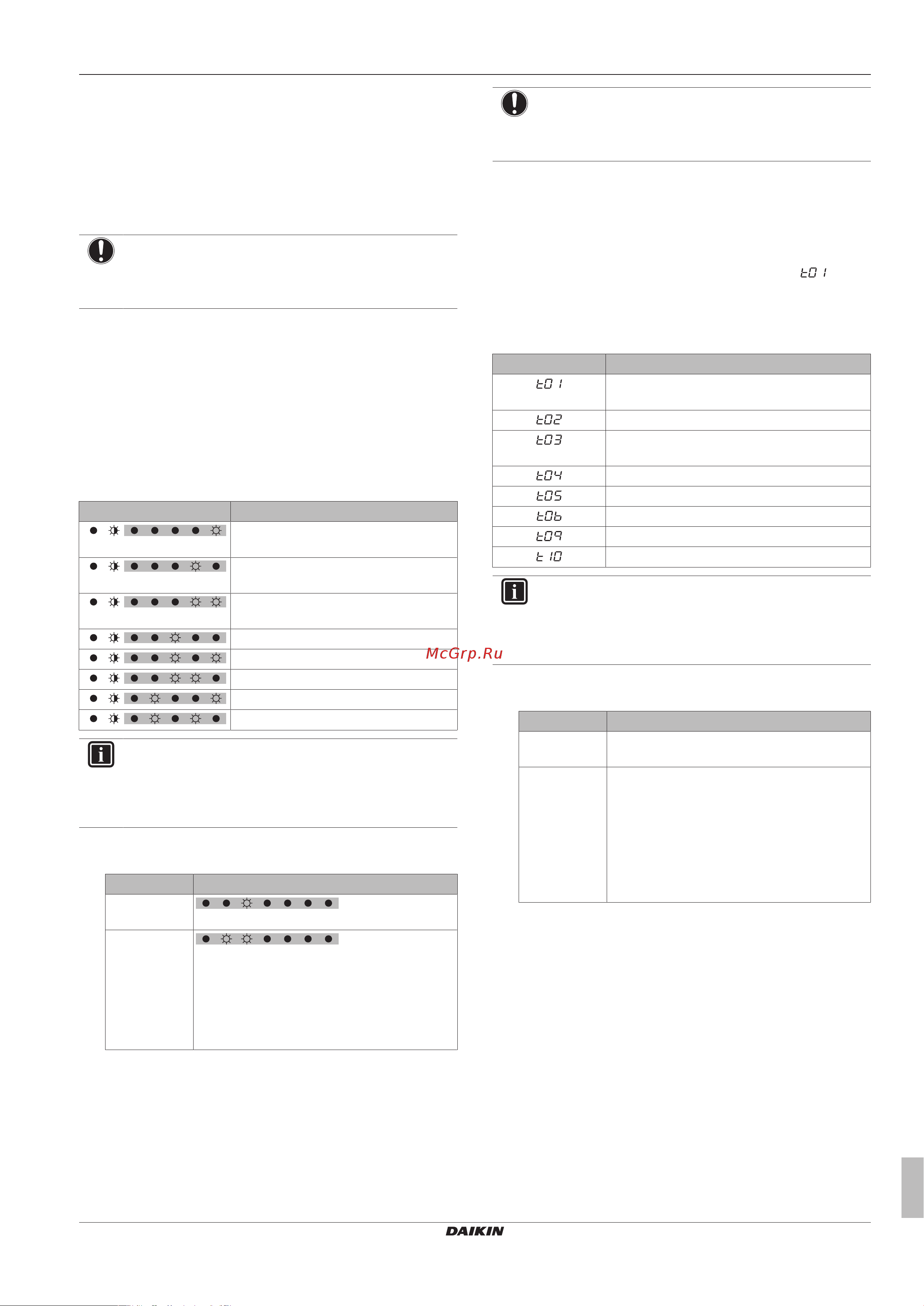

7 Ввод в эксплуатацию
Руководство по монтажу и эксплуатации
31
RKXYQ5+8T7Y1B
Компрессор системы VRVIV для установки в помещениях
4P408443-1B – 2016.04
7.3.2 Порядок выполнения пробного запуска
(дисплей с 7 светодиодами)
(модель 5HP)
1 Проверьте, все ли местные настройки заданы (см. раздел
"6.1Настройка по месту установки"на стр.21).
2 Включите электропитание компрессора, теплообменника и
подсоединенных внутренних блоков.
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
3 Проверьте наличие на дисплее показаний по умолчанию
(при работе вхолостую) (индикатор H1P ВЫКЛ) (см.
параграф "6.1.4Доступ к режиму 1 или 2"на стр.22). Нажав
на кнопку BS4, удерживайте ее в нажатом положении не
менее 5 секунд. Начнется пробный запуск блока.
Результат: Пробный запуск выполняется автоматически,
индикатор H2P компрессора мигает, а на пользовательский
интерфейс внутренних блоков выводятся сообщения «Test
operation» (Пробный запуск) и «Under centralised
control» (Под централизованным контролем).
Этапы автоматической процедуры пробного запуска:
Действие Описание
Контроль перед запуском
(выравнивание давления)
Контроль при запуске в режиме
охлаждения
Стабильное состояние в режиме
охлаждения
Проверка связи
Проверка запорного клапана
Проверка длины трубопроводов
Откачка
Остановка блока
ИНФОРМАЦИЯ
Во время пробного запуска невозможно остановить
блок с интерфейса пользователя. Чтобы остановить
работу, нажмите кнопку BS3. Блок остановится
примерно через 30 секунд.
4 Проверьте результаты пробного запуска по дисплею
компрессора с семью светодиодами.
Завершение Описание
Нормальное
завершение
Ненормально
е завершение
Указания по устранению неисправностей
см. в разделе «"7.3.4Устранение неполадок
после ненормального завершения пробного
запуска"на стр.31». После полного
завершения пробного запуска нормальная
работа будет возможна через 5 минут.
7.3.3 Порядок выполнения пробного запуска
(7-сегментный дисплей)
(модель 8HP)
1 Проверьте, все ли местные настройки заданы (см. раздел
"6.1Настройка по месту установки"на стр.21).
2 Включите электропитание компрессора, теплообменника и
подсоединенных внутренних блоков.
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
3 Убедитесь в том, что система по умолчанию работает
вхолостую, см. раздел «"6.1.4Доступ к режиму 1 или 2"на
стр.22». Нажав на кнопку BS2, удерживайте ее в нажатом
положении не менее 5 секунд. Начнется пробный запуск
блока.
Результат: Пробный запуск выполняется автоматически,
на дисплее компрессора отображается код " ", а на
интерфейсе пользователя внутренних блоков отображается
сообщение "Test operation" (Пробный запуск) или "Under
centralized control" (Под централизованным управлением).
Этапы автоматической процедуры пробного запуска:
Действие Описание
Контроль перед запуском (выравнивание
давления)
Контроль при запуске в режиме охлаждения
Стабильное состояние в режиме
охлаждения
Проверка связи
Проверка запорного клапана
Проверка длины трубопроводов
Откачка
Остановка блока
ИНФОРМАЦИЯ
Во время пробного запуска невозможно остановить
блок с интерфейса пользователя. Чтобы остановить
работу, нажмите кнопку BS3. Блок остановится
примерно через 30 секунд.
4 Проверьте результаты пробного запуска компрессора по 7-
сегментному дисплею.
Завершение Описание
Нормальное
завершение
Показания на 7-сегментном дисплее
отсутствуют (работа вхолостую).
Ненормально
е завершение
На 7-сегментном дисплее отображается код
неисправности.
Указания по устранению неисправностей
см. в разделе «"7.3.4Устранение неполадок
после ненормального завершения пробного
запуска"на стр.31». После полного
завершения пробного запуска нормальная
работа будет возможна через 5 минут.
7.3.4 Устранение неполадок после
ненормального завершения пробного
запуска
Пробный запуск считается завершенным только тогда, когда не
отображается ни одного кода неисправности. Если код
неисправности отображается, выполните следующие действия
для устранения неполадок в соответствии с таблицей кодов
неисправностей. Выполнив пробный запуск еще раз, убедитесь
в том, что неполадка устранена.
