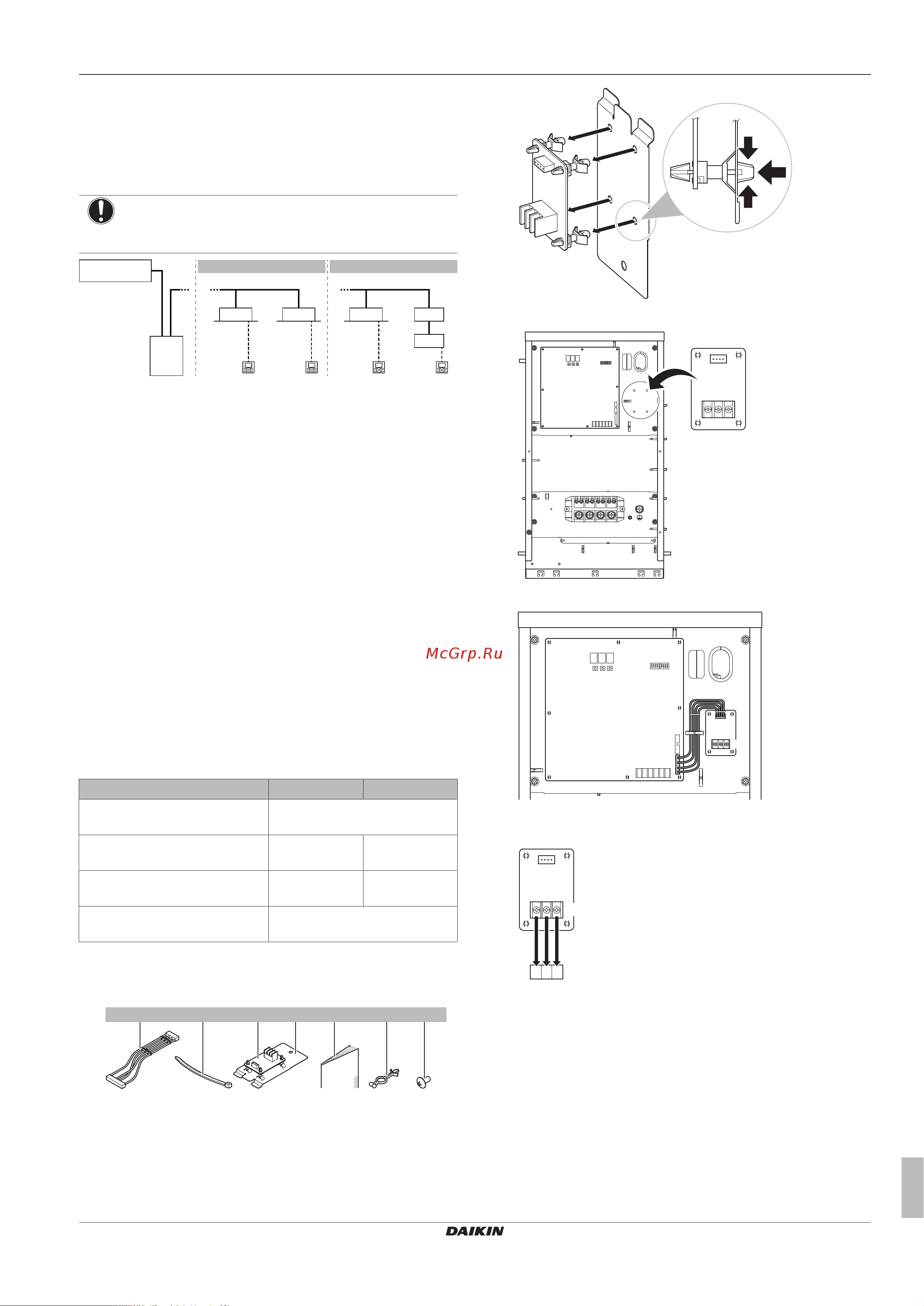

3 Информация об агрегатах и дополнительном
оборудовании
Руководство по монтажу и эксплуатации
7
RKXYQ5+8T7Y1B
Компрессор системы VRVIV для установки в помещениях
4P408443-1B – 2016.04
(a) Во избежание конденсации и протечек воды из
внутреннего блока. Если температура или влажность
выйдут за указанные пределы, возможно срабатывание
защитных устройств и выключение кондиционера.
3.2 Компоновка системы
ПРИМЕЧАНИЕ
Монтаж системы не следует выполнять при
температуре ниже –15°C.
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
1 Относится к внутренним блокам VRVDX
2 Относится к внутренним блокам VRVDX в сочетании с
кондиционером
a Теплообменник
b Компрессор
c Трубопровод хладагента
d Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)
VRVDX Внутренний блок системы VRV с непосредственным
расширением (DX)
EKEXV Комплект расширительного клапана
AHU Кондиционер
3.3 Комбинации агрегатов и
дополнительного оборудования
3.3.1 Варианты комплектации компрессора и
теплообменника
Информацию о других допустимых вариантах конфигурации
системы см. в справочном руководстве для монтажника и
пользователя.
Переключатель режимов охлаждения/обогрева
Для централизованного управления охлаждением и обогревом
можно подключить следующее дополнительное оборудование:
Описание 5HP 8HP
Переключатель режимов
охлаждения-обогрева
KRC19-26A
Кабель переключателя
режимов охлаждения-обогрева
EKCHSC —
Плата переключателя режимов
охлаждения-обогрева
— BRP2A81
(a)
Дополнительная монтажная
коробка для переключателя
KJB111A
(a) Порядок установки BRP2A81:
1 Проверьте комплектацию BRP2A81. НЕ все компоненты
понадобятся.
1×1× 1× 1×1× 1×
Xb ca
1×
X X X
a Кабель
b Кабельная стяжка
c Системная плата
X Не нужно
2 Снимите монтажную пластину с печатной платы.
1
1
2
3 Установите печатную плату.
X1M
X1A
A B C
A1P
DS1
X66A
4 Подсоедините кабель.
X1A
A1P
DS1
X66A
X1M
5 Подключите переключатель режимов охлаждения-
обогрева. Момент затяжки X1M (A/B/C): 0,53~0,63Н•м
KRC19-26A
X1A
A B C
A B C
X1M
6 Закрепите все кабели стяжками.
7 Переведите DIP-переключатель (DS1‑1) в положение ON
(ВКЛ).
