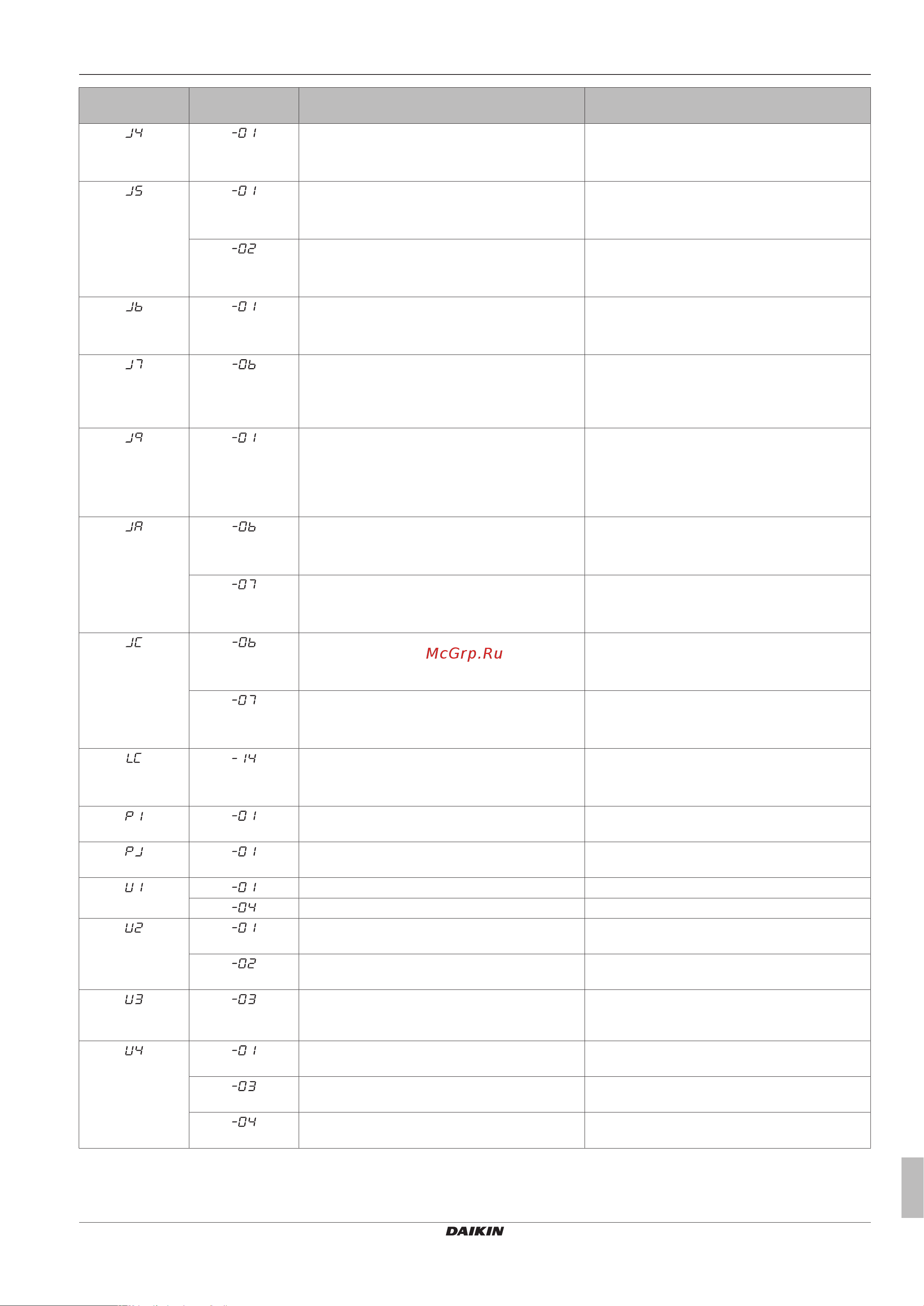

8 Возможные неисправности и способы их устранения
Руководство по монтажу и эксплуатации
35
RKXYQ5+8T7Y1B
Компрессор системы VRVIV для установки в помещениях
4P408443-1B – 2016.04
Основной код Дополнительны
й код
Причина Способ устранения
Неисправность датчика газообразного
хладагента в теплообменнике
Теплообменник: (R2T) - A1P (X18A)
Проверьте контакты на плате или приводном
элементе.
Неисправность датчика температуры
всасывания
Компрессор: (R3T) - A1P (X30A)
Проверьте контакты на плате или приводном
элементе.
Неисправность датчика температуры
всасывания
Компрессор: (R7T) - A1P (X30A)
Проверьте контакты на плате или приводном
элементе.
Неисправность датчика температуры
размораживания
Теплообменник: (R3T) - A1P (X17A)
Проверьте контакты на плате или приводном
элементе
Неисправность датчика температуры жидкого
хладагента (после теплообменника
дополнительного охлаждения HE)
Компрессор: (R5T) - A1P (X30A)
Проверьте контакты на плате или приводном
элементе.
Неисправность датчика температуры
газообразного хладагента (после
теплообменника дополнительного охлаждения
HE)
Компрессор: (R6T) - A1P (X30A)
Проверьте контакты на плате или приводном
элементе.
Неисправность датчика высокого давления
Компрессор: (S1NPH): разомкнутая цепь - A1P
(X32A)
Проверьте контакты на плате или приводном
элементе.
Неисправность датчика высокого давления
Компрессор: (S1NPH): короткое замыкание -
A1P (X32A)
Проверьте контакты на плате или приводном
элементе.
Неисправность датчика низкого давления
Компрессор: (S1NPL): разомкнутая цепь - A1P
(X31A)
Проверьте контакты на плате или приводном
элементе.
Неисправность датчика низкого давления
Компрессор: (S1NPL): короткое замыкание -
A1P (X31A)
Проверьте контакты на плате или приводном
элементе.
Электропроводка управления между наружным
блоком и инвертором: Сбой управления INV1
Компрессор: A1P (X20A, X28A, X42A)
Проверьте соединение.
INV1: разбаланс напряжения питания Проверьте, находится ли питание в пределах
допустимого диапазона.
Неисправность регулятора производительности
теплообменника.
Проверьте тип теплообменника. При
необходимости замените теплообменник.
Неисправность по перефазировке питания Исправьте порядок фаз.
Неисправность по перефазировке питания Исправьте порядок фаз.
INV1: недостаточное напряжение питания Проверьте, находится ли питание в пределах
допустимого диапазона.
INV1: потеря фазы питания Проверьте, находится ли питание в пределах
допустимого диапазона.
Код неисправности: Не выполнен пробный
запуск системы (эксплуатация системы
невозможна)
Выполните пробный запуск системы.
Неисправность электропроводки к Q1/Q2 или
между внутренними и наружными блоками
Проверьте электропроводку (Q1/Q2). НЕ
пользуйтесь Q1/Q2.
Неисправность электропроводки к Q1/Q2 или
между внутренними и наружными блоками
Проверьте электропроводку (Q1/Q2). НЕ
пользуйтесь Q1/Q2.
Ненормальное завершение пробного запуска
системы
Выполните пробный запуск еще раз.
