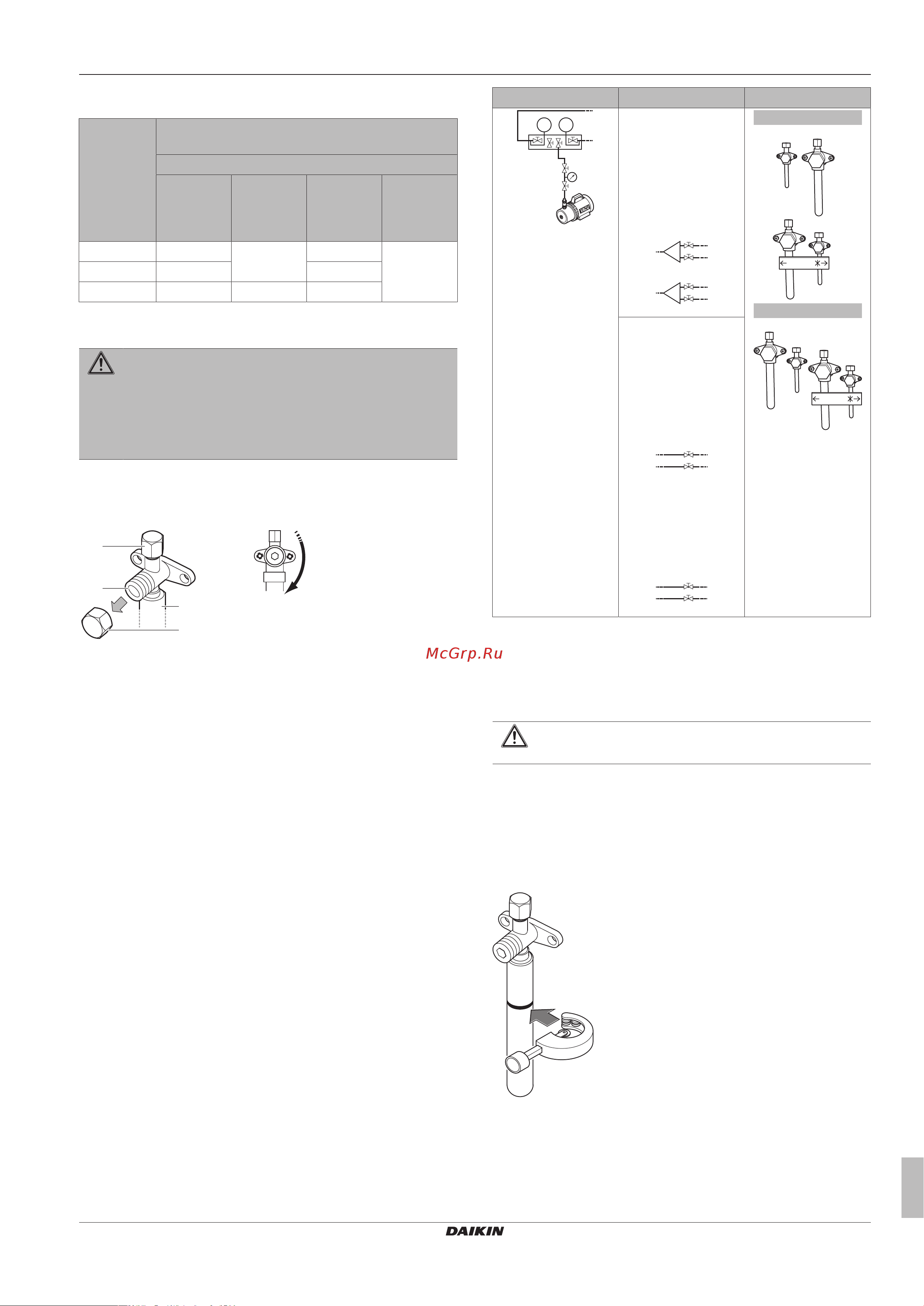

Моменты затяжки
Размер
запорного
клапана
(мм)
Момент затяжки N•м (чтобы закрыть, вращать
по часовой стрелке)
Шток
Корпус
клапана
Шестигран
ный ключ
Крышка
(клапана)
Отверстие
для
техобслуж
ивания
Ø9,5 5,4–6,6 4мм 13,5~16,5 11,5~13,9
Ø12,7 8,1~9,9 18,0~22,0
Ø19,1 27,0~33,0 8мм 22,5~27,5
5.3.2 Удаление пережатых трубок
ПРЕДУПРЕЖДЕНИЕ
Газообразный хладагент и масло, оставшееся внутри
запорного клапана, могут разорвать пережатые трубки.
Ненадлежащее выполнение указаний в изложенном
далее порядке может привести к повреждению
имущества и травмам, в том числе тяжелым.
Удалять пережатые трубки необходимо в следующем порядке:
1 Сняв крышку клапанов, убедитесь в том, что запорные
клапаны полностью перекрыты.
c
d
a
b
a Сервисное отверстие с крышкой
b Запорный клапан
c Соединение с трубопроводом
d Крышка запорного клапана
2 Подсоедините вакуумирующее (откачивающее) устройство
к сервисным отверстиям всех запорных клапанов через
коллектор.
Из всех четырех сплющенных трубок необходимо удалить
газообразный хладагент и масло. В зависимости от имеющихся
инструментов воспользуйтесь способом 1 (потребуется
коллектор с разветвителями трубопровода хладагента) или
способом2.
Коллектор Соединения Компрессор
p
<
p
>
e
B
A
Способ 1:
Подсоединение ко
всем отверстиям
для
техобслуживания
выполняется
одновременно.
C
a
b
A
c
d
B
C
C
C
D
D
RDXYQ
RDXYQ
c
c
d
d
b
b
a
a
5 HP
8 HP
Способ 2:
Сначала
выполняется
подсоединение к
первым двум
отверстиям для
техобслуживания.
C
C
bB
aA
Затем выполняется
подсоединение к
последним двум
отверстиям для
техобслуживания.
dB
c
A
C
C
a, b, c, d Отверстия запорных клапанов для техобслуживания
e Вакуумирующее/откачивающее устройство
A, B, C Клапаны A, B и C
D Разветвитель трубопровода хладагента
3 Удалите газообразный хладагент и масло из пережатых
трубок с помощью регенерационной установки.
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте выхода газов в атмосферу.
4 Когда из пережатых трубок будет удален весь
газообразный хладагент и масло, отсоедините заправочный
шланг и закройте сервисные отверстия.
5 Срежьте по черной линии нижнюю часть трубок запорных
клапанов трубопроводов газообразного и жидкого
хладагента. Воспользуйтесь подходящим инструментом
(например, труборезом или кусачками).

Содержание
