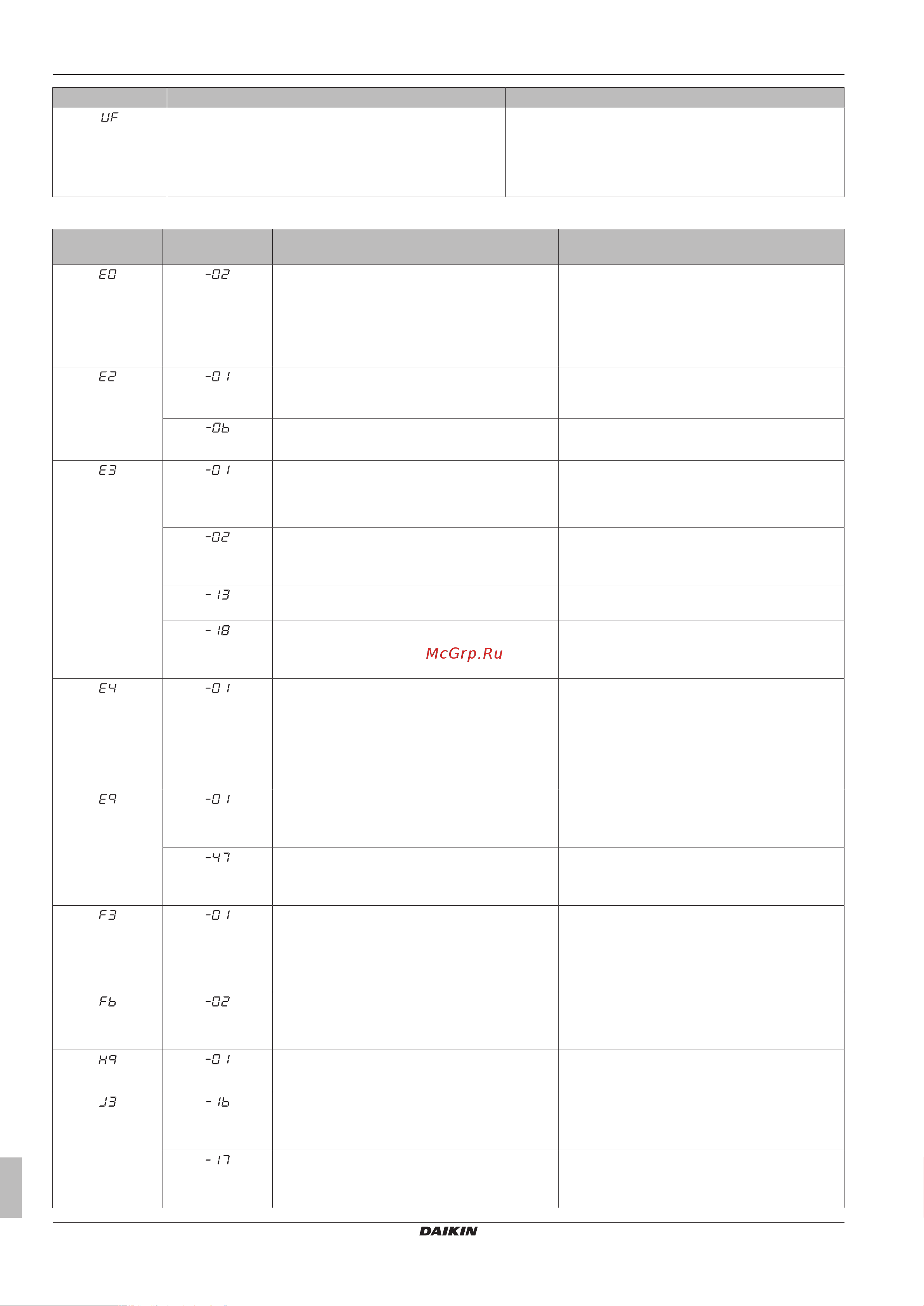

8 Возможные неисправности и способы их устранения
Руководство по монтажу и эксплуатации
34
RKXYQ5+8T7Y1B
Компрессор системы VRVIV для установки в помещениях
4P408443-1B – 2016.04
Основной код Причина Способ устранения
▪ Перекрыты запорные клапаны компрессора.
▪ Трубы и электропроводка одного из внутренних
блоков или теплообменника неправильно
подсоединены к компрессору.
▪ Откройте запорные клапаны в трубопроводах
газообразного и жидкого хладагентов.
▪ Проверьте, правильно ли подсоединены к
компрессору трубы и электропроводка одного из
внутренних блоков или теплообменника.
Модель 8HP:
Основной код Дополнительны
й код
Причина Способ устранения
▪ Неисправность вентилятора теплообменника.
▪ Разомкнутый сигнальный контакт дренажного
насоса.
В теплообменнике:
▪ Проверьте контакты на плате: A1P (X15A)
▪ Проверьте контакты на клеммной колодке
(X2M)
▪ Проверить контакты вентилятора.
Сработал датчик утечки тока на землю
Компрессор: (T1A) - A1P (X101A)
Перезапустите блок. Если неисправность
устранить не удалось, обратитесь к поставщику
оборудования.
Утечки тока на землю не обнаружено
Компрессор: (T1A) - A1P (X101A)
Замените датчик утечки тока на землю.
Сработало реле высокого давления
Компрессор: (S1PH) - A1P (X4A)
Проверьте состояние запорных клапанов,
отклонения в (проложенных по месту
установки) трубопроводах или расход воздуха
через воздухоохлаждаемый змеевик.
▪ Избыточное количество хладагента в
системе
▪ Перекрыт запорный клапан
▪ Проверьте количество хладагента+заправьте
блок заново.
▪ Откройте запорные клапаны
Перекрыт запорный клапан (контура жидкого
хладагента)
Откройте запорный клапан контура жидкого
хладагента.
▪ Избыточное количество хладагента в
системе
▪ Перекрыт запорный клапан
▪ Проверьте количество хладагента+заправьте
блок заново.
▪ Откройте запорные клапаны.
Неисправность по низкому давлению:
▪ Перекрыт запорный клапан
▪ Недостаточно хладагента в системе
▪ Неисправность внутреннего блока
▪ Откройте запорные клапаны.
▪ Проверьте количество хладагента+заправьте
блок заново.
▪ Проверьте дисплей интерфейса
пользователя и электропроводку управления
между наружным и внутренним блоками.
Неисправность электронного
терморегулирующего вентиля (подохлаждения)
Компрессор: (Y1E) - A1P (X21A)
Проверьте контакты на плате или приводном
элементе.
Неисправность электронного
терморегулирующего вентиля (главного)
Теплообменник: (Y1E) - A1P (X7A)
Проверьте контакты на плате или приводном
элементе.
Слишком высокая температура нагнетания:
▪ Перекрыт запорный клапан
▪ Недостаточно хладагента в системе
Компрессор: (R21T) - A1P (X29A)
▪ Откройте запорные клапаны.
▪ Проверьте количество хладагента+заправьте
блок заново.
▪ Избыточное количество хладагента в
системе
▪ Перекрыт запорный клапан
▪ Проверьте количество хладагента+заправьте
блок заново.
▪ Откройте запорные клапаны.
Неисправность датчика наружной температуры
Теплообменник: (R1T) - A1P (X16A)
Проверьте контакты на плате или приводном
элементе.
Неисправность датчика температуры на выходе
Компрессор: (R21T): разомкнутая цепь - A1P
(X29A)
Проверьте контакты на плате или приводном
элементе.
Неисправность датчика температуры на выходе
Компрессор: (R21T): короткое замыкание - A1P
(X29A)
Проверьте контакты на плате или приводном
элементе.
