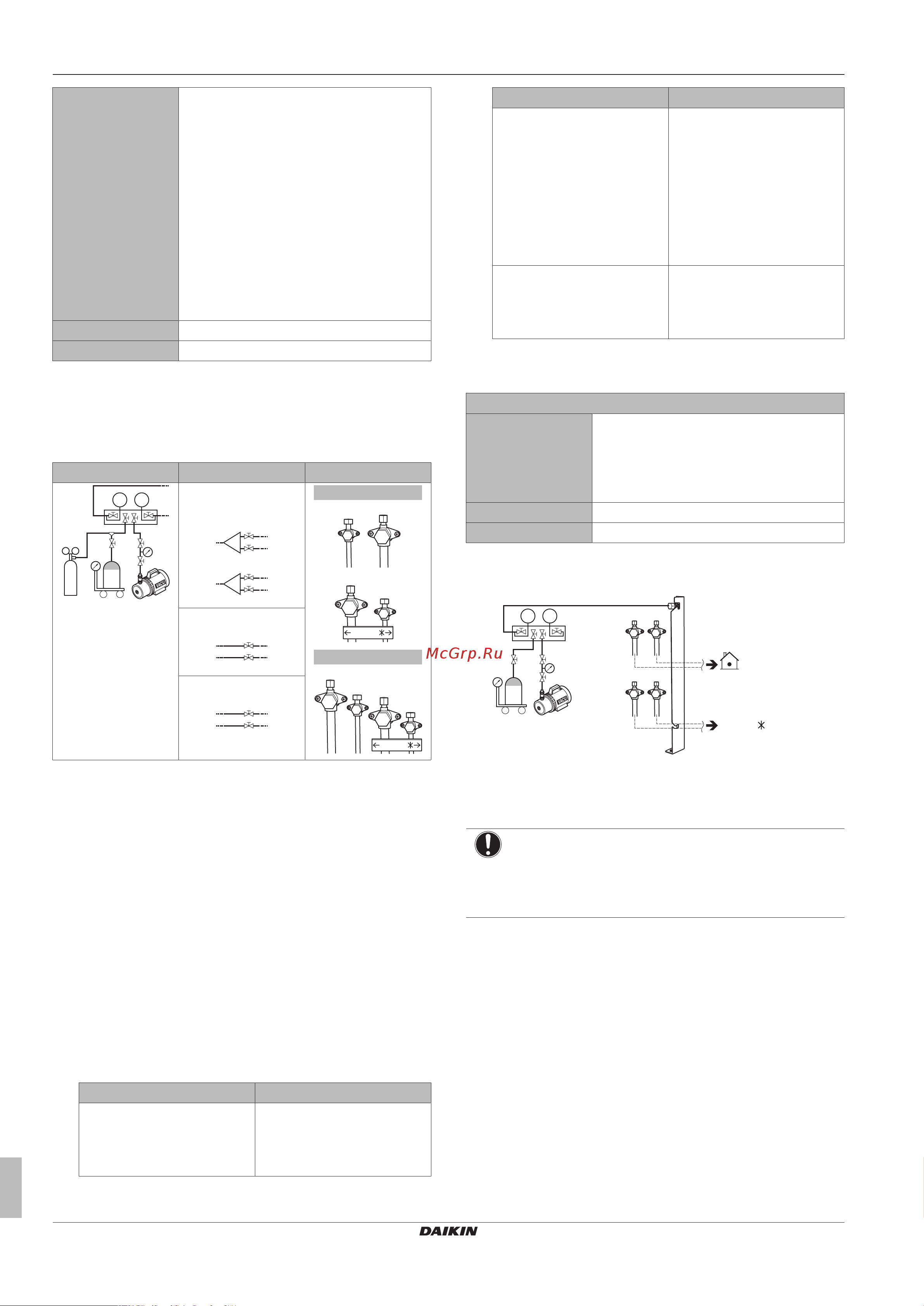

5 Монтаж
Руководство по монтажу и эксплуатации
18
RKXYQ5+8T7Y1B
Компрессор системы VRVIV для установки в помещениях
4P408443-1B – 2016.04
Баллон с
хладагентом
Подсоединяется к отверстиям запорных
клапанов для техобслуживания.
Использование тех или иных запорных
клапанов зависит от того, какие контуры
выбраны для предварительной заправки:
▪ Одновременно контуры 1 и 2
(необходим коллектор с
разветвителями трубопровода
хладагента).
▪ Сначала контур1, а затем контур2 (или
наоборот).
▪ Только контур1
▪ Только контур2
Запорные клапаны Перекрыты
Компрессор НЕ работает
1 Подсоединение выполняется, как показано на
иллюстрациях (выберите один из допустимых вариантов).
Проверьте, перекрыты ли все запорные клапаны
компрессора, а также клапан A.
Варианты подсоединения:
Коллектор Соединения Компрессор
p
<
p
>
R410AN2
b c e
a
d
B
A
Контуры1 и 2
вместе
C
g
h
A
f
i
B
C
C
C
D
D
RDXYQ
RDXYQ
h
h
i
i
g
g
f
f
5 HP
8 HP
Только контур1
i
B
hA
C
C
Только контур2
C
C
f
B
gA
a Редукционный клапан
b Азот
c Весы
d Резервуар с хладагентом R410A (сифонная система)
e Вакуумный насос
f Запорный клапан трубопровода жидкого хладагента
(контур2: к внутренним блокам)
g Запорный клапан трубопровода газообразного
хладагента (контур2: к внутренним блокам)
h Запорный клапан трубопровода газообразного
хладагента (контур1: к теплообменнику)
i Запорный клапан трубопровода жидкого хладагента
(контур1: к теплообменнику)
A, B, C Клапаны A, B и C
D Разветвитель трубопровода хладагента
2 Откройте клапаны C (того же трубопровода, чтол и В) и B.
3 Выполните предварительную заправку, заправив
рассчитанное дополнительное количество хладагента
полностью, либо до достижения предела предварительной
заправки, после чего перекройте клапаны C и B.
4 Выберите один из вариантов:
Если… то…
Рассчитанное
дополнительное количество
хладагента полностью
заправлено
Отсоедините коллектор от
контура жидкого хладагента.
Выполнять инструкции
этапа2 не нужно.
Если… то…
Заправлено чрезмерное
количество хладагента
Откачайте излишек
хладагента до его
рассчитанного
дополнительного
количества.
Отсоедините коллектор от
контура жидкого хладагента.
Выполнять инструкции
этапа2 не нужно.
Рассчитанное
дополнительное количество
хладагента заправлено не
полностью
Отсоедините коллектор от
контура жидкого хладагента.
Переходите к выполнению
инструкций этапа2.
Этап2: Заправка вручную
(= заправка хладагента в режиме дозаправки вручную)
Заправка вручную: резюме:
Баллон с
хладагентом
Заправка хладагента производится через
отверстие для техобслуживания.
Этим способом производится заправка
обоих контуров, а также внутреннего
трубопровода хладагента в компрессоре.
Запорные клапаны Открыты
Компрессор Работает
5 Выполните подсоединение, как показано на схеме.
Проверьте, перекрыт ли клапан A.
p
<
p
>
R410A
a c
b
A
d
RDXYQ
a Весы
b Резервуар с хладагентом R410A (сифонная система)
c Вакуумный насос
d Отверстие для заправки хладагента
A Клапан А
ПРИМЕЧАНИЕ
К отверстию для заправки хладагента подсоединены
трубки внутри блока. Трубопроводы внутри блока уже
заправлены хладагентом на заводе, поэтому будьте
осторожны при подсоединении заправочного шланга.
6 Откройте все запорные клапаны компрессора. В этот
момент клапан А должен оставаться перекрытым!
7 Примите все меры предосторожности, перечисленные в
разделах "6 Конфигурирование" на стр. 21 и "7 Ввод в
эксплуатацию"на стр.29.
8 Включите питание внутренних блоков, компрессора и
теплообменника.
9 Активируйте настройку [2‑20], чтобы приступить к
дозаправке хладагента вручную. Подробнее см. параграф
"6.1.8Режим 2: местные настройки"на стр.26.
Результат: Блок начнет работать.
