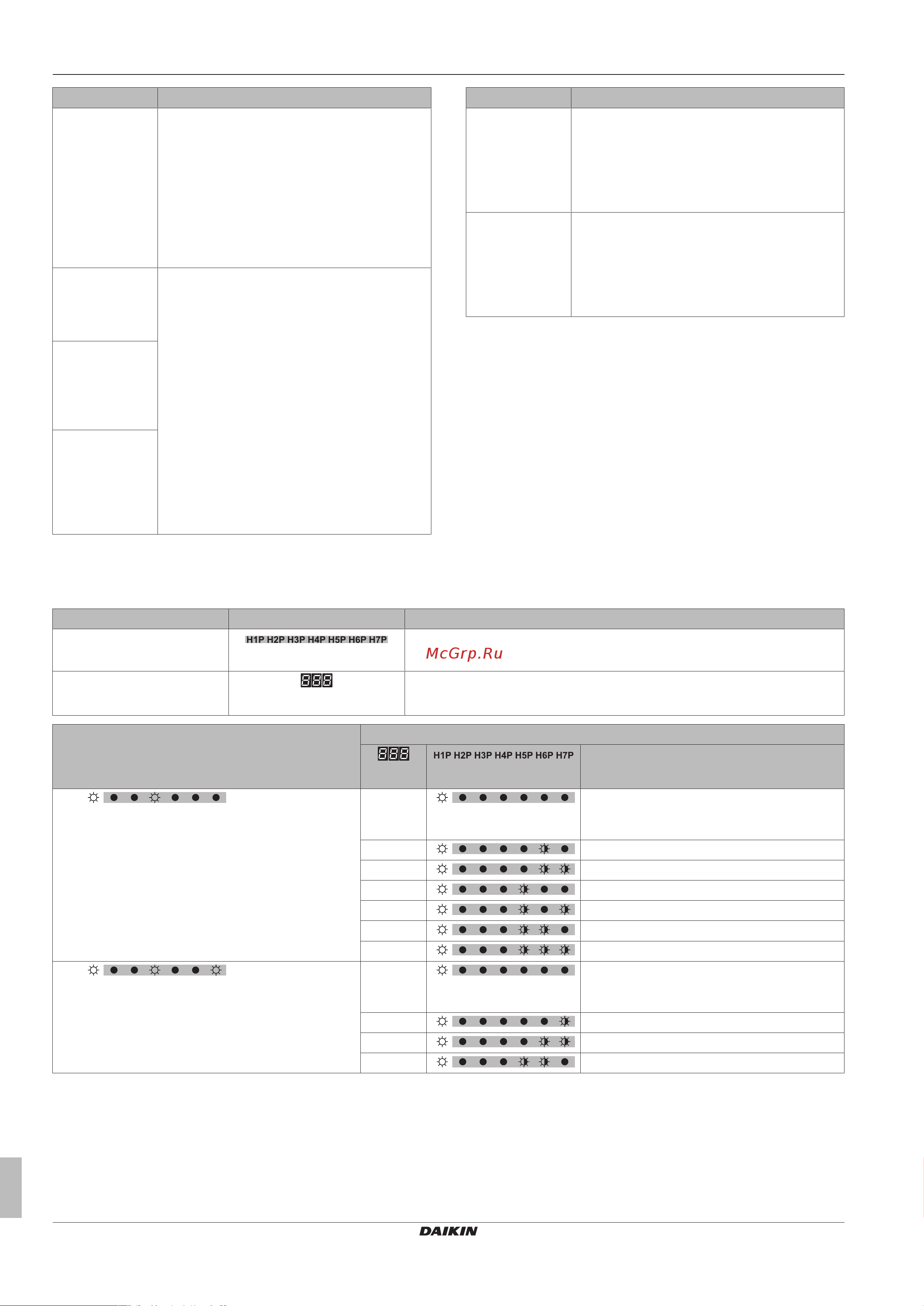

6 Конфигурирование
Руководство по монтажу и эксплуатации
26
RKXYQ5+8T7Y1B
Компрессор системы VRVIV для установки в помещениях
4P408443-1B – 2016.04
Параметр Значение / описание
[1‑10]
Показывает
общее
количество
подсоединенных
блоков
(теплообменник
+внутренние
блоки).
По этой настройке удобно проверять,
соответствует ли количество
смонтированных блоков
(теплообменник+внутренние блоки) общему
количеству блоков, распознанных системой.
При выявлении несоответствия
рекомендуется проверить электропроводку
управления, соединяющую компрессор с
теплообменником и с и внутренними блоками
(линии связи F1/F2).
[1‑17]
Отображение
последнего кода
неисправности.
Если последние коды неисправностей были
случайно сброшены через интерфейс
пользователя внутреннего блока, такие коды
можно снова просмотреть с помощью этих
настроек.
Значение и причины регистрации кодов
неисправностей см. в разделе
"8.1Устранение неполадок по кодам сбоя"на
стр.32, где рассматриваются самые
актуальные из них. С подробной
информацией о кодах неисправностей можно
ознакомиться в руководстве по техническому
обслуживанию данного блока.
[1‑18]
Отображение
предпоследнего
кода
неисправности.
[1‑19]
Отображение
кода
неисправности
перед
предпоследним.
Параметр Значение / описание
[1‑40]
Отображение
текущей
настройки
комфортного
охлаждения.
Подробнее см. описание местной настройки
[2‑81].
[1‑41]
Отображение
текущей
настройки
комфортного
обогрева.
Подробнее см. описание местной настройки
[2‑82].
6.1.8 Режим 2: местные настройки
В режиме 2 можно вводить местные настройки системы. Настройки и их отображение зависят от модели.
Модель Изображение Параметр/значение
5HP
Дисплей с 7 светодиодами
Семь светодиодов отображают номера параметров/значений в двоичном
коде.
8HP
7-сегментный дисплей
На трех 7-сегментных дисплеях отображаются номера параметров/
значений в двоичном коде.
Параметр Значение
(8HP)
(5HP)
Описание
[2‑8]
Целевая температура T
e
при работе на
охлаждение.
0 (по
умолчани
ю)
(по умолчанию)
Автомат
2 6°C
3 7°C
4 8°C
5 9°C
6 10°C
7 11°C
[2‑9]
Целевая температура T
c
при работе на обогрев.
0 (по
умолчани
ю)
(по умолчанию)
Автомат
1 41°C
3 43°C
6 46°C
