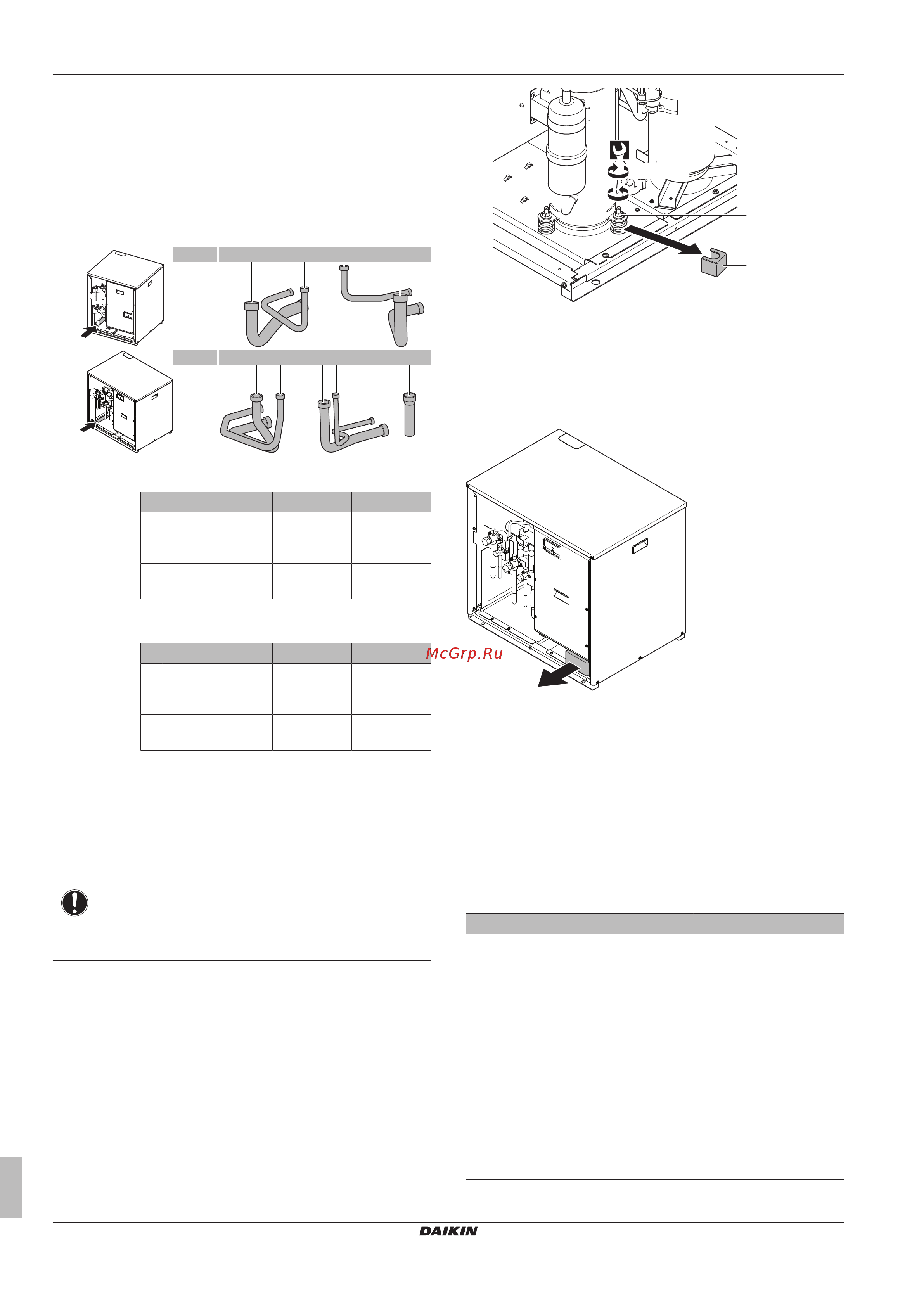

3 Информация об агрегатах и дополнительном
оборудовании
Руководство по монтажу и эксплуатации
6
RKXYQ5+8T7Y1B
Компрессор системы VRVIV для установки в помещениях
4P408443-1B – 2016.04
d Этикетка с многоязычной информацией о
фторированных газах, способствующих парниковому
эффекту
e Винт (нужен только для модели 5HP с экранированной
проводкой управления) (см. "5.7.3Подключение
электропроводки к компрессору"на стр.20)
f Кабельная стяжка
2 Снимите крышку для техобслуживания. См. параграф
«"5.1.1Как открыть компрессор"на стр.11».
3 Снимите принадлежности (часть 2).
1×1× 1× 1×1×
8 HP
a eb dc
1× 1×1×1×
d cba5 HP
a+b Принадлежности для прокладки трубопровода
контура1 (к теплообменнику)
5HP 8HP
a Контур
газообразного
хладагента
Ø19,1мм Ø22,2мм
b Контур жидкого
хладагента
Ø12,7мм Ø12,7мм
c+d Принадлежности для прокладки трубопровода
контура2 (к внутренним блокам)
5HP 8HP
c Контур
газообразного
хладагента
Ø15,9мм Ø19,1мм
d Контур жидкого
хладагента
Ø9,5мм Ø9,5мм
e Трубопровод подсоединяется к теплообменнику через
штуцер (Ø19,1→22,2мм) (относится только к модели
8HP)
2.1.2 Как снять транспортировочную
распорку
Только RKXYQ5.
ПРИМЕЧАНИЕ
При работе с установленной транспортировочной
распоркой блок может сильно вибрировать и издавать
неестественный шум.
Транспортировочную распорку, установленную на ножку
компрессора для защиты блока во время перевозки,
необходимо снять. Эту операцию следует выполнить в
соответствии с иллюстрацией в изложенном ниже порядке.
1 Немного ослабьте крепежную гайку (a).
2 Удалите транспортировочную распорку (b), как показано на
рисунке ниже.
3 Затяните крепежную гайку (a).
·
3
1
(10.1 N·m)
2
a
b
2.1.3 Как снять упаковочный материал из
ПСВ
Только RKXYQ8.
Снимите упаковочный материал из ПСВ. Упаковочный материал
из ПСВ служит для защиты блока во время транспортировки.
3 Информация об агрегатах и
дополнительном
оборудовании
3.1 Компрессор и теплообменник
Компрессор и теплообменник, предназначенные для установки
в помещении, используются как тепловые насосы с воздухо-
воздушным теплообменом.
Характеристики 5HP 8HP
Максимальная
производительность
Обогрев 16,0кВт 25,0кВт
Охлаждение 14,0кВт 22,4кВт
Расчетная наружная
температура
Обогрев –20~15,5°C по влажному
термометру
Охлаждение –5~46°C по сухому
термометру
Расчетная температура по месту
установки компрессора и
теплообменника
5~35°C по сухому
термометру
Максимальная
относительная
влажность вокруг
компрессора и
теплообменника
Обогрев 50%
(a)
Охлаждение 80%
(a)
