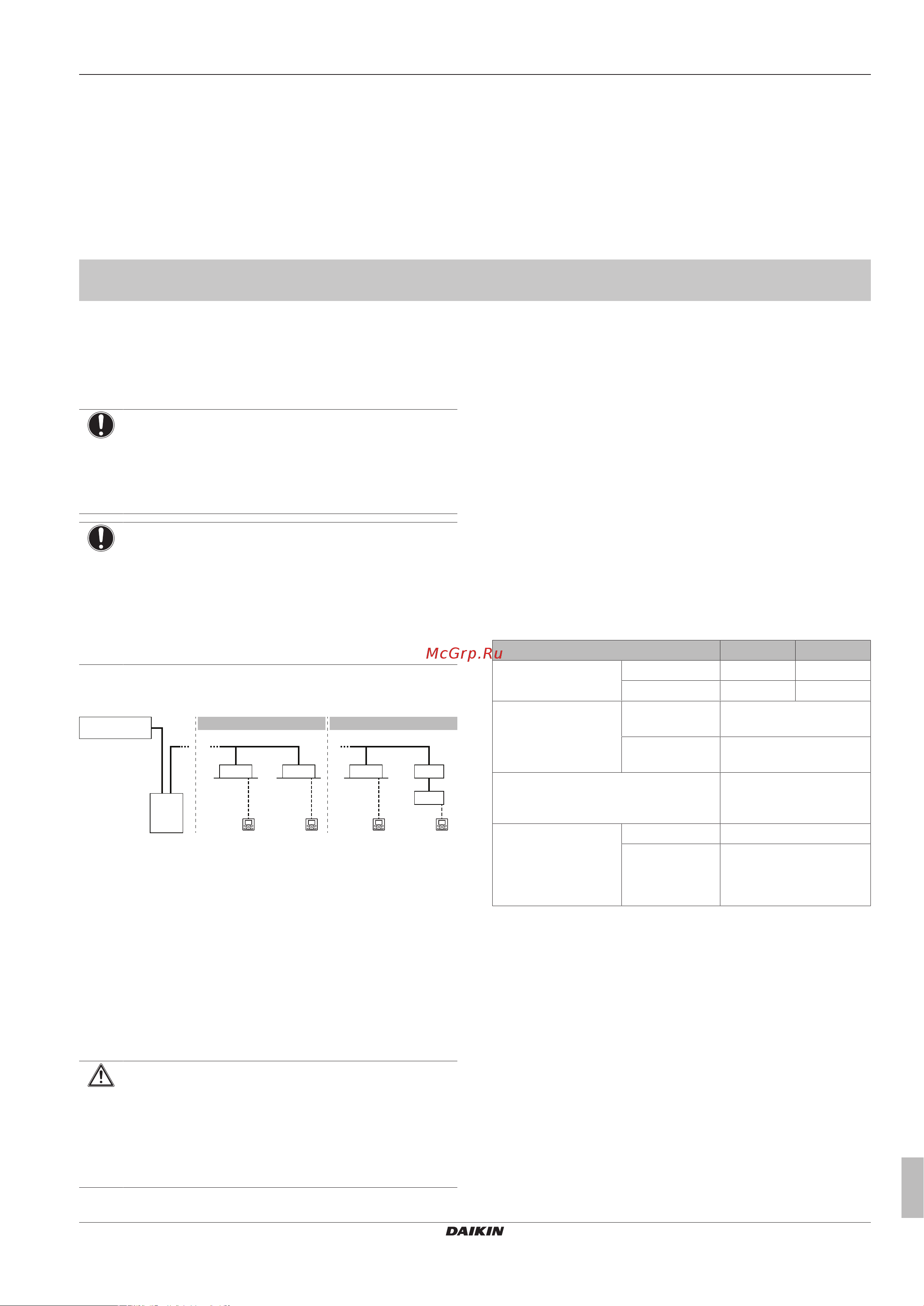

![Daikin RKXYQ8T7Y1B [39/48] О системе](/views2/1767848/page39/bg27.png)
10 О системе
Руководство по монтажу и эксплуатации
39
RKXYQ5+8T7Y1B
Компрессор системы VRVIV для установки в помещениях
4P408443-1B – 2016.04
V2R Диодный модуль (A3P)
X37A Разъем (питание дополнительной платы) (опция)
X66A Разъем (переключателя режимов охлаждения-
обогрева) (опция)
X1M Клеммная колодка (питание)
X*A Разъем для подключения к печатной плате
X*M Крепежная пластина печатной платы (A*P)
X*Y Разъем
Y2E Электронный регулирующий вентиль
Y1S Электромагнитный клапан (четырехходовой)
Z*C Фильтр подавления помех (с ферритовым
сердечником)
Z*F Фильтр подавления помех
Пользователю
10 О системе
Система VRV IV на основе теплового насоса для установки в
помещениях применяется для обогрева и охлаждения.
ПРИМЕЧАНИЕ
Не пользуйтесь системой в целях, отличных от ее
прямого назначения. Во избежание снижения качества
работы блока не используйте его для охлаждения
высокоточных измерительных приборов, продуктов
питания, растений, животных и предметов искусства.
ПРИМЕЧАНИЕ
Для изменения или расширения системы в будущем:
Полная информация о допустимых сочетаниях (для
будущего расширения системы) приведена в
инженерно-технических данных. С этой информацией
следует ознакомиться. За информацией и
профессиональными рекомендациями обращайтесь к
монтажнику.
10.1 Компоновка системы
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
1 Относится к внутренним блокам VRVDX
2 Относится к внутренним блокам VRVDX в сочетании с
кондиционером
a Теплообменник
b Компрессор
c Трубопровод хладагента
d Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)
VRVDX Внутренний блок системы VRV с непосредственным
расширением (DX)
EKEXV Комплект расширительного клапана
AHU Кондиционер
11 Интерфейс пользователя
ПРЕДОСТЕРЕЖЕНИЕ
Не прикасайтесь к деталям внутри пульта управления.
Не снимайте лицевую панель. Прикосновение к
некоторым находящимся внутри частям очень опасно и
чревато серьезным ущербом здоровью. Для
проведения проверки и регулировки внутренних частей
обращайтесь к своему дилеру.
В данном руководстве по эксплуатации изложены общие
сведения об основных функциях системы. Эти сведения не
являются исчерпывающими.
Подробную информацию о порядке использования
определенных функций можно найти в соответствующих
руководствах по монтажу и эксплуатации внутреннего блока.
См. руководство по эксплуатации установленного интерфейса
пользователя.
12 Операция
12.1 Рабочий диапазон
Для надежной и эффективной работы системы температура и
влажность воздуха должны находиться в указанных ниже
пределах.
Характеристики 5HP 8HP
Максимальная
производительность
Обогрев 16,0кВт 25,0кВт
Охлаждение 14,0кВт 22,4кВт
Расчетная наружная
температура
Обогрев –20~15,5°C по влажному
термометру
Охлаждение –5~46°C по сухому
термометру
Расчетная температура по месту
установки компрессора и
теплообменника
5~35°C по сухому
термометру
Максимальная
относительная
влажность вокруг
компрессора и
теплообменника
Обогрев 50%
(a)
Охлаждение 80%
(a)
(a) Во избежание конденсации и протечек воды из
внутреннего блока. Если температура или влажность
выйдут за указанные пределы, возможно срабатывание
защитных устройств и выключение кондиционера.
Конфигурации с блоками AHU имеют другие рабочие
диапазоны. Они указаны в руководстве по монтажу и
эксплуатации соответствующих блоков. Самую свежую
информацию можно найти в инженерно-технических данных.
12.2 Работа системы
12.2.1 О работе системы
▪ Порядок эксплуатации системы зависит от сочетания
компрессора, теплообменника и интерфейса пользователя.
▪ Во избежание поломок блока подайте электропитание за
6часов до включения.
