5 Монтаж
Руководство по монтажу и эксплуатации
17
RKXYQ5+8T7Y1B
Компрессор системы VRVIV для установки в помещениях
4P408443-1B – 2016.04
▪ Используйте термостойкий вспененный теплоизолятор,
который может противостоять температуре 70°C для
трубопроводов жидкого хладагента и температуре 120°C для
трубопроводов газообразного хладагента.
▪ Усильте изоляцию на трубопроводах хладагента в
соответствии с климатическими особенностями места
установки.
Температура
окружающего
воздуха
Относительная
влажность
Минимальная
толщина
≤30°C от 75% до 80% 15мм
>30°C ≥80% 20мм
На поверхности изоляции может образовываться конденсат.

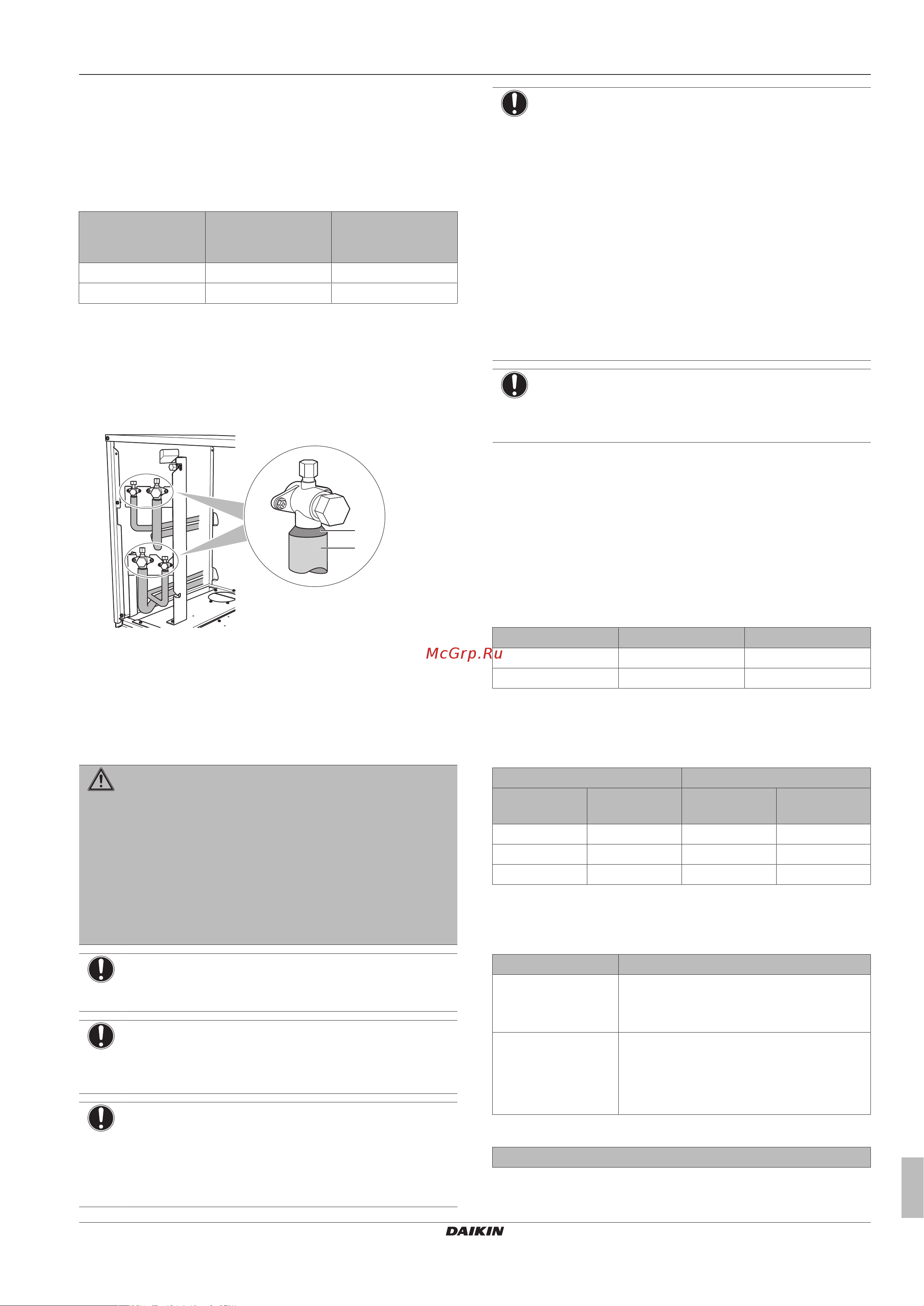

▪ При вероятном стекании конденсата с запорного клапана во
внутренний блок или теплообменник через щели между
изоляцией и трубами из-за того, что компрессор расположен
выше внутреннего блока или теплообменника, стекание
конденсата нужно предотвратить, загерметизировав
соединения. См. иллюстрацию ниже.
a
b
a Изоляционный материал
b Замазка и т.п.
5.6 Заправка хладагентом
5.6.1 Меры предосторожности при заправке
хладагента
ПРЕДУПРЕЖДЕНИЕ
▪ В качестве хладагента используйте только R410A.
Другие вещества могут вызвать взрывы и
несчастные случаи.
▪ Хладагент R410A содержит фторированные
парниковые газы. Значение потенциала
глобального потепления (GWP) составляет 2087,5.
НЕ выпускайте эти газы в атмосферу.
▪ При заправке хладагентом обязательно надевайте
защитные перчатки и очки.
ПРИМЕЧАНИЕ
Если питание тех или иных блоков выключено, процесс
заправки не сможет завершиться как следует.
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
ПРИМЕЧАНИЕ
Если систему запустить в течение 12 минут после
включения компрессора, теплообменника и
внутренних, компрессор не запустится до тех пор, пока
между компрессором, теплообменником и внутренними
блоками не будет правильно установлена связь.
ПРИМЕЧАНИЕ
Прежде чем приступать к заправке хладагентом:
▪ Модель 5 HP: Проверьте, соответствуют ли норме
показания дисплея с 7светодиодами (см. параграф
"6.1.4 Доступ к режиму 1 или 2" на стр. 22) и не
отображается ли на пользовательском интерфейсе
внутреннего блока какой-нибудь из кодов
неисправности. Если на дисплее появился код
неисправности, см. параграф "8.1 Устранение
неполадок по кодам сбоя"на стр.32.
▪ Модель 8 HP: Проверьте, соответствуют ли норме
показания 7-сегментного дисплея на плате A1P
компрессора (см. параграф "6.1.4Доступ к режиму 1
или 2" на стр. 22). Если на дисплее появился код
неисправности, см. параграф "8.1 Устранение
неполадок по кодам сбоя"на стр.32.
ПРИМЕЧАНИЕ
Проверьте, все ли подсоединенные блоки
(теплообменник + внутренние блоки) распознаны
(настройка [1‑5]).
5.6.2 Расчёт количества хладагента для
дозаправки
Количество хладагента для дозаправки системы = R (кг).
Значение R следует округлить до 0,1 кг.
R=[(X
1
×Ø12,7)×0,12+(X
2
×Ø9,5)×0,059+(X
3
×Ø6,4)×0,022]×A+B
X
1...3
=общая длина трубопровода жидкого хладагента (в метрах)
при Øa
Параметры A и B:
Модель Параметр А Параметр В
RKXYQ5 0,8 3,1кг
RKXYQ8 1,0 2,6кг
Метрические единицы измерения трубок. При использовании
трубок метрического размера необходимо учитывать весовой
коэффициент в соответствии с приведенной ниже таблицей. Его
следует подставить в формулу R.
Дюймовые трубки Метрические трубки
Размер (Ø)
(мм)
Весовой
коэфф.
Размер (Ø)
(мм)
Весовой
коэфф.
6,4 0,022 6 0,018
9,5 0,059 10 0,065
12,7 0,12 12 0,097
5.6.3 Порядок заправки хладагента
Дозаправка хладагентом выполняется в 2этапа:
Этап Описание
Этап1:
Предварительная
заправка
Рекомендуется для крупных систем.
Этот этап можно пропустить, но тогда
заправка займет больше времени.
Этап2: Заправка
вручную
Требуется только в том случае, если во
время предварительной заправки
рассчитанное дополнительное
количество хладагента заправлено не
полностью.
Этап1: Предварительная заправка
Предварительная заправка: резюме:
