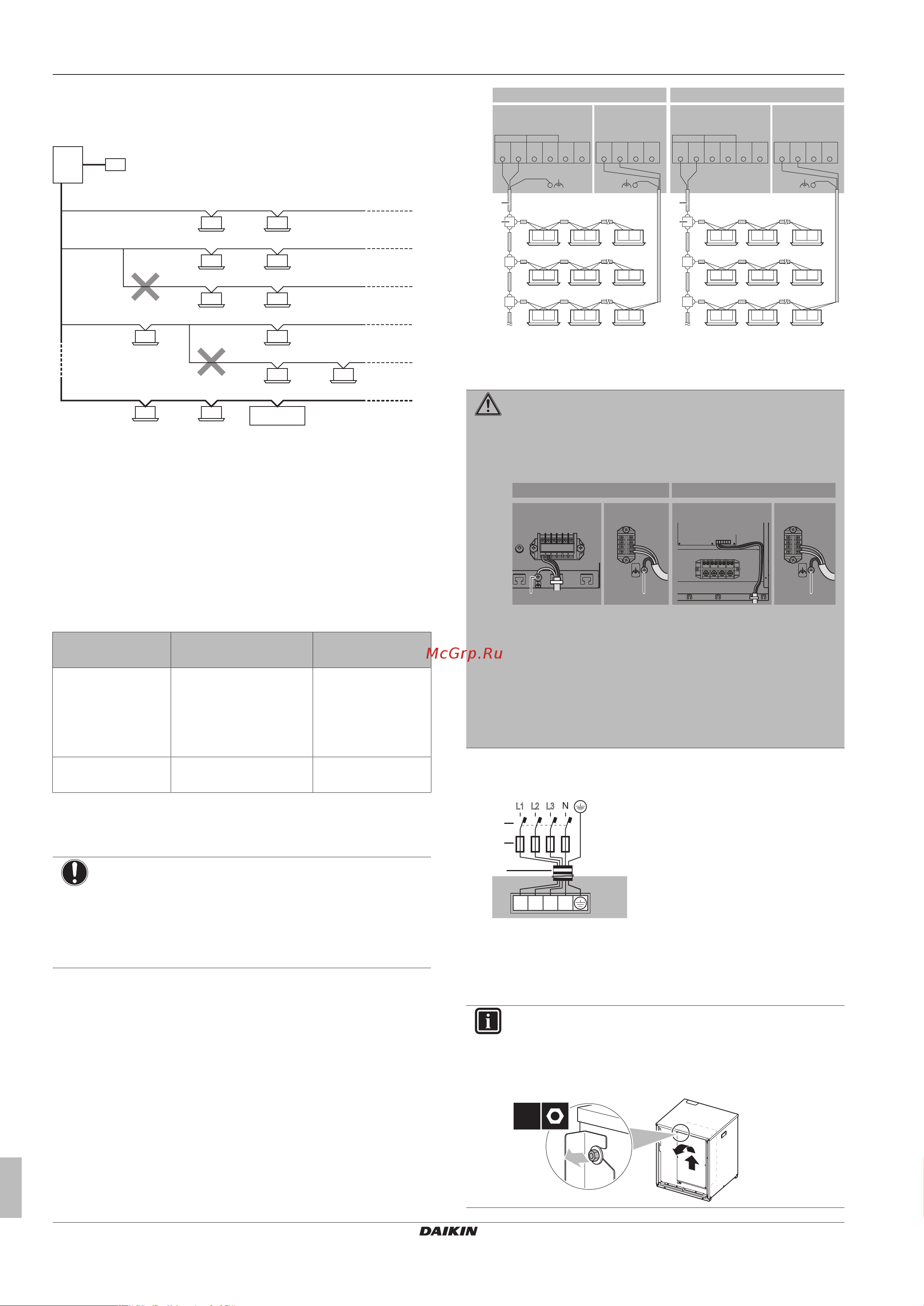

5 Монтаж
Руководство по монтажу и эксплуатации
20
RKXYQ5+8T7Y1B
Компрессор системы VRVIV для установки в помещениях
4P408443-1B – 2016.04
Ответвления
Повторное ответвление после другого ответвления не
допускается.
D
B
C
b2
b3
c1
c2
b1
a
A
A Центральный интерфейс пользователя (и т.п.)
B Компрессор
C Внутренний блок
D Теплообменник
a Главная линия. К главной линии подключается
проводка управления теплообменника.
b1, b2, b3 Ответвления
c1, c2 Повторное ответвление после другого ответвления не
допускается
5.7.2 Указания по порядку подключения
электропроводки
Моменты затяжки
Проводка Типоразмер винтов Момент затяжки
(Н•м)
Провод
электропитания
(питание +
экранированное
заземление)
M5 2,0~3,0
Электропроводка
управления
M3,5 0,8~0,97
5.7.3 Подключение электропроводки к
компрессору
ПРИМЕЧАНИЕ
▪ Следите за соответствием электрической схеме
(входит в комплект поставки блока, нанесена на
крышку распределительной коробки).
▪ Проверьте, НЕ помешает ли электропроводка
установить крышку для техобслуживания на место.
1 Снимите с компрессора крышки и распределительную
коробку.
2 Подключите электропроводку управления в следующем
порядке:
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
b
X2M
X2M
X2M X1M (A1P)
RKXYQ5 RDXYQ5
TO OUT/DTO IN/D
F1 F2
F1 F2
a1 a2 a2
a
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
b
a
RKXYQ8 RDXYQ8
TO OUT/DTO IN/D
F1 F2
F1 F2
8 HP5 HP
a Изолированный+экранированный кабель
(двужильный) (без полярности)
a1, a2 Заземление экрана
b Клеммная колодка (приобретается по месту установки)
ПРЕДУПРЕЖДЕНИЕ
Экранированная проводка. Применение
экранированной проводки управления является
обязательным для модели 5HP и факультативным для
модели 8HP.
X2M
F1 F2
F1 F2
a1
X1M
X1M (A1P)
5 HP 8 HP
X2M
a2
F1F2
X2M
a2
F1F2
RKXYQ5 RDXYQ5 RKXYQ8 RDXYQ8
a1, a2 Заземление (пользуйтесь винтом, входящим в
комплект принадлежностей)
При использовании экранированной проводки:
▪ Модель 5 HP (a1 и a2): Подсоедините экран к
заземлению компрессора и теплообменника.
▪ Модель 8 HP (только a2): Подсоедините экран
только к заземлению теплообменника.
3 Подключите электропитание в следующем порядке:
3N~ 50 Hz
380-415 V
L1 L2 L3
L1 L2 L3
N
X1M
a
b
c
a Предохранитель утечки тока на землю
b Плавкий предохранитель
c Кабель электропитания
4 Проложив проводку через монтажную раму, закрепите
кабели (электропитания и управления) стяжками.
ИНФОРМАЦИЯ
Чтобы прокладывать проводку было проще, можно
установить распределительную коробку в
горизонтальное положение, откустив винт с левой
стороны.
1×
