5 Подготовка
Справочное руководство для монтажника
11
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит-система»
4P385522-1B – 2019.04
Параметр Описание
Прочистка труб Если соблюдены указанные далее
условия, то трубы в прочистке не
нуждаются. В противном случае их
нужно обязательно прочистить или
заменить.
Условия:
▪ Общая длина трубопровода в одну
сторону не достигает 50 м. Это
означает:
▪ Спаренный вариант: L1<50м
▪ Двойной или тройной вариант:
L1+L2<50м
▪ Двойной спаренный вариант:
L1+L2+L4<50м
▪ Закачка прежней системы
произведена корректно. Это означает:
▪ После запуска блок непрерывно
проработал на охлаждение
30минут.
▪ Произведена закачка системы.
▪ Прежние компоненты сняты.
▪ Трубопровод не загрязнен (см. ниже).
Порядок проверки трубопровода на
загрязнение
Обязательно проверьте ранее проложенный трубопровод на
загрязнение. Использование трубопровода, загрязненного,
например, испорченным маслом, чревато поломкой
компрессора.
Предварительные условия: Понадобится справочная
карточка для проверки масла. За ней можно обратиться к
дилеру.
1 Нанесите небольшое количество остаточного масла из труб
на лист белой бумаги.
2 Сравните цвет:
Если цвет масла… то…
…такой же или темнее
цвета, обведенного в
справочной карточке
кружком,
…проложенные ранее трубы
нужно обязательно
прочистить или заменить.
…светлее цвета,
обведенного кружком в
справочной карточке
кружком,
проложенными ранее
трубами можно пользоваться
без прочистки.
5.3.2 Требования к трубопроводам
хладагента
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
Подключая несколько внутренних блоков к одному наружному,
обращайте внимание на следующее:
Комплект для
разветвления
трубопроводов
хладагента
Потребуется один или несколько
комплектов для разветвления
трубопроводов хладагента. См. параграф
«4.3.1Возможные опции для наружного
агрегата»на стр.8.
Трубы,
направленные
вверх и вниз
Трубы, направленные вверх и вниз,
относятся только к главному трубопроводу
(L1).
Ответвления ▪ Ответвления труб монтируются
горизонтально (с максимальным
наклоном 15°) или вертикально.
▪ Длина ответвлений, ведущих к
внутренним блокам, должна быть
минимальной.
▪ Желательно, чтобы ответвления,
ведущие к внутренним блокам, имели
одинаковую длину.
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
▪ Загрязнение внутренних поверхностей трубок (в том числе
маслами) не должно превышать 30мг/10м.

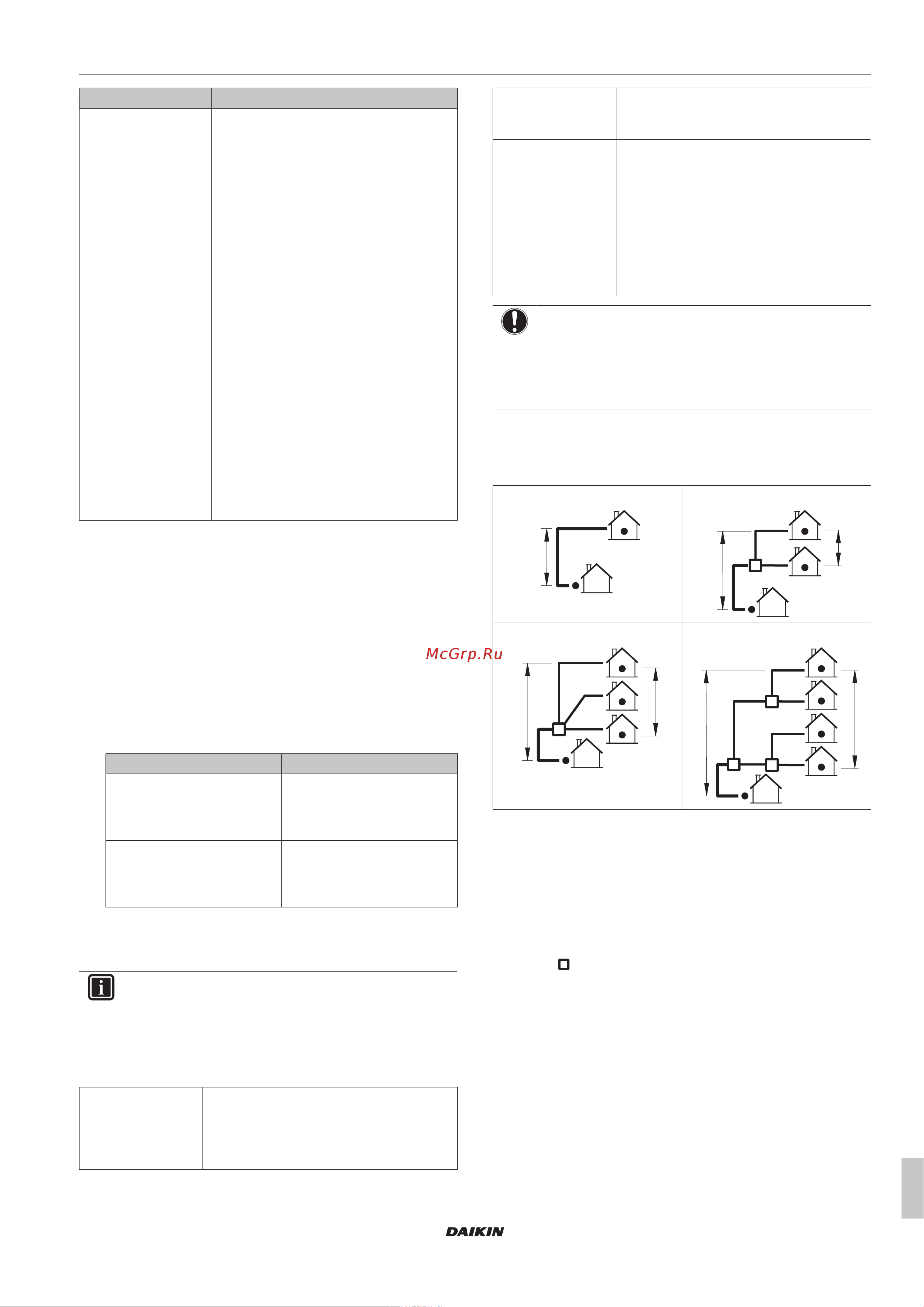

Обозначения: L1~L7, H1, H2
Спаренный вариант
(a)
H1
L1
Двойной вариант
(a)
H1
H2
L1
L2
L3
Тройной вариант
(a)
L2
L3
L4
H1
H2
L1
Двойной спаренный вариант
(a)
H1
H2
L1
L2
L3
L4
L5
L6
L7
(a) Имеется в виду, что самая длинная линия на
иллюстрации соответствует самой длинной из
имеющихся труб, а самый блок, расположенный на
рисунке выше остальных – самому
высокорасположенному из имеющихся блоков.
L1 Главный трубопровод
L2~L7 Ответвление
H1 Перепад высот между внутренним блоком,
установленным выше остальных, и наружным блоком
H2 Перепад высот между внутренними блоками,
установленными выше и ниже остальных
Комплект для разветвления трубопроводов хладагента
Материал изготовления труб для
трубопроводов хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Соединения с накидными гайками: Пользуйтесь деталями
только из отожженного металла.
▪ Степень твердости и толщина стенок:
