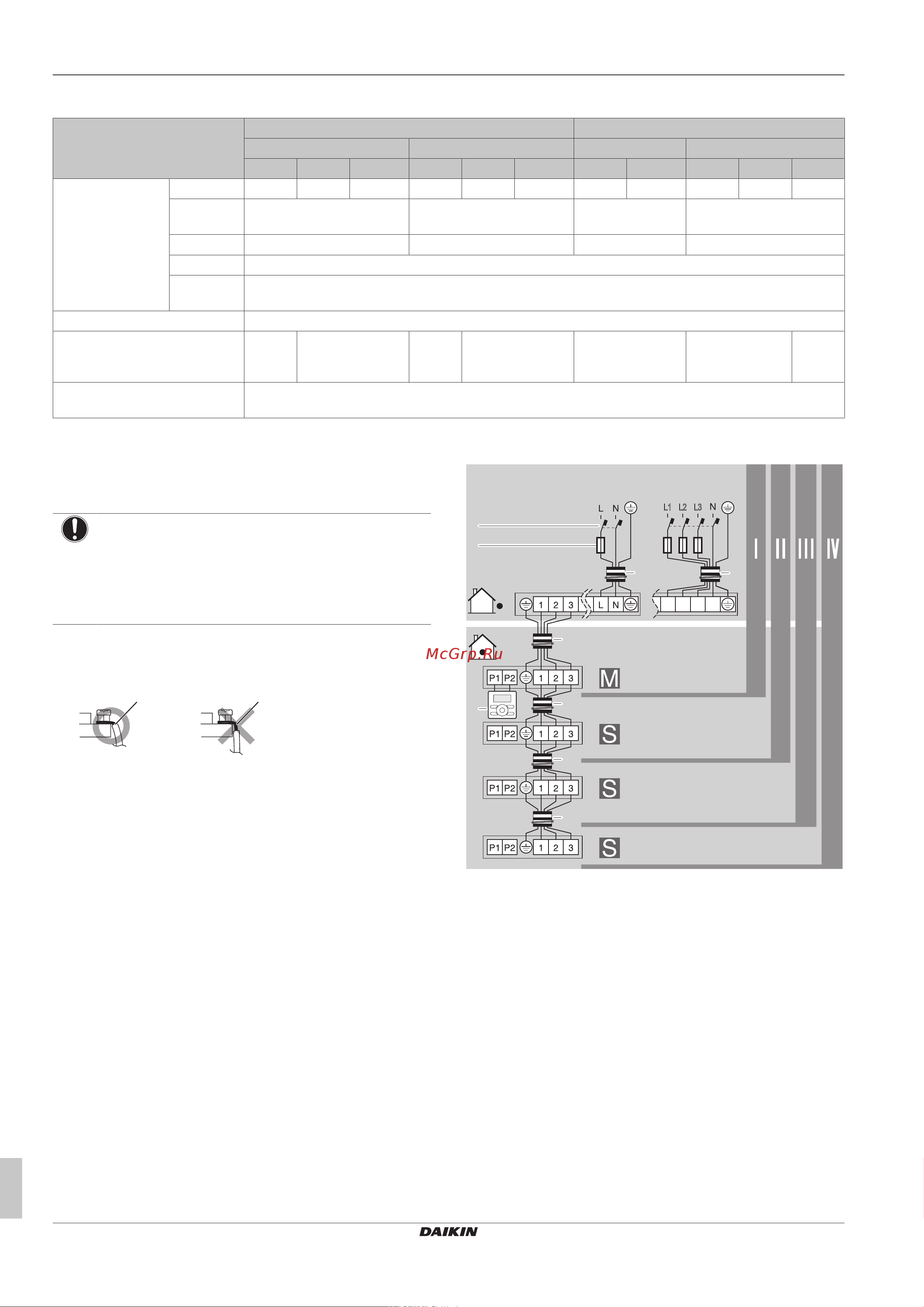

6 Монтаж
Справочное руководство для монтажника
26
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит-система»
4P385522-1B – 2019.04
6.7.5 Характеристики стандартных элементов электрических соединений
Элемент RZQG RZQSG
V1 Y1 V1 Y1
71 100 125+140 71 100 125+140 100 125+140 100 125 140
Кабель
электропитания
MCA
(a)
20,6A 32,0A 33,5A 14,0A 21,0A 22,5A 32,0A 33,5A 17,7A 19,2A 22,5A
Напряжени
е
230В 400В 230В 400В
Фаза 1~ 3N~ 1~ 3N~
Частота 50Гц
Размер
проводки
Соответствие законодательным требованиям обязательно
Соединительные кабели Минимальное сечение кабеля 2,5мм² под напряжение 230В
Рекомендуемые
предохранители
(устанавливаются на месте)
25A 40A 16A 25A 40A 20A 25A
Предохранитель утечки тока на
землю
Соответствие законодательным требованиям обязательно
(a) MCA=минимальный ток в цепи. Приведены максимальные значения (точные значения см. в электрических характеристиках сочетаний с
внутренними блоками).
6.7.6 Подключение электропроводки к
наружному блоку
ПРИМЕЧАНИЕ
▪ Следите за соответствием электрической схеме
(входит в комплект поставки блока, находится за
сервисной панелью).
▪ Проверьте, НЕ помешает ли электропроводка
установить сервисную крышку на место.
1 Снимите сервисную крышку. См. параграф «6.2.2 Чтобы
открыть наружный агрегат»на стр.14.
2 Снимите изоляцию (20мм) с проводов.
a b
a Зачистите конец провода до этой точки
b Слишком длинный оголенный конец может привести к
поражению электрическим током или к утечке тока.
3 Соединительные кабели и электропитание подключаются
следующим образом:
c
a
d
e
1~ 50 Hz
220-240 V
3N~ 50 Hz
380-415 V
V1 Y1
L1 L2 L3
L1 L2 L3
N
b
b
a
a
a
I, II, III, IV Спаренный, двойной, тройной, двойной спаренный
варианты
M, S Главный, подчиненный
a Соединительные кабели
b Кабель электропитания
c Предохранитель утечки тока на землю
d Плавкий предохранитель
e Пользовательский интерфейс
