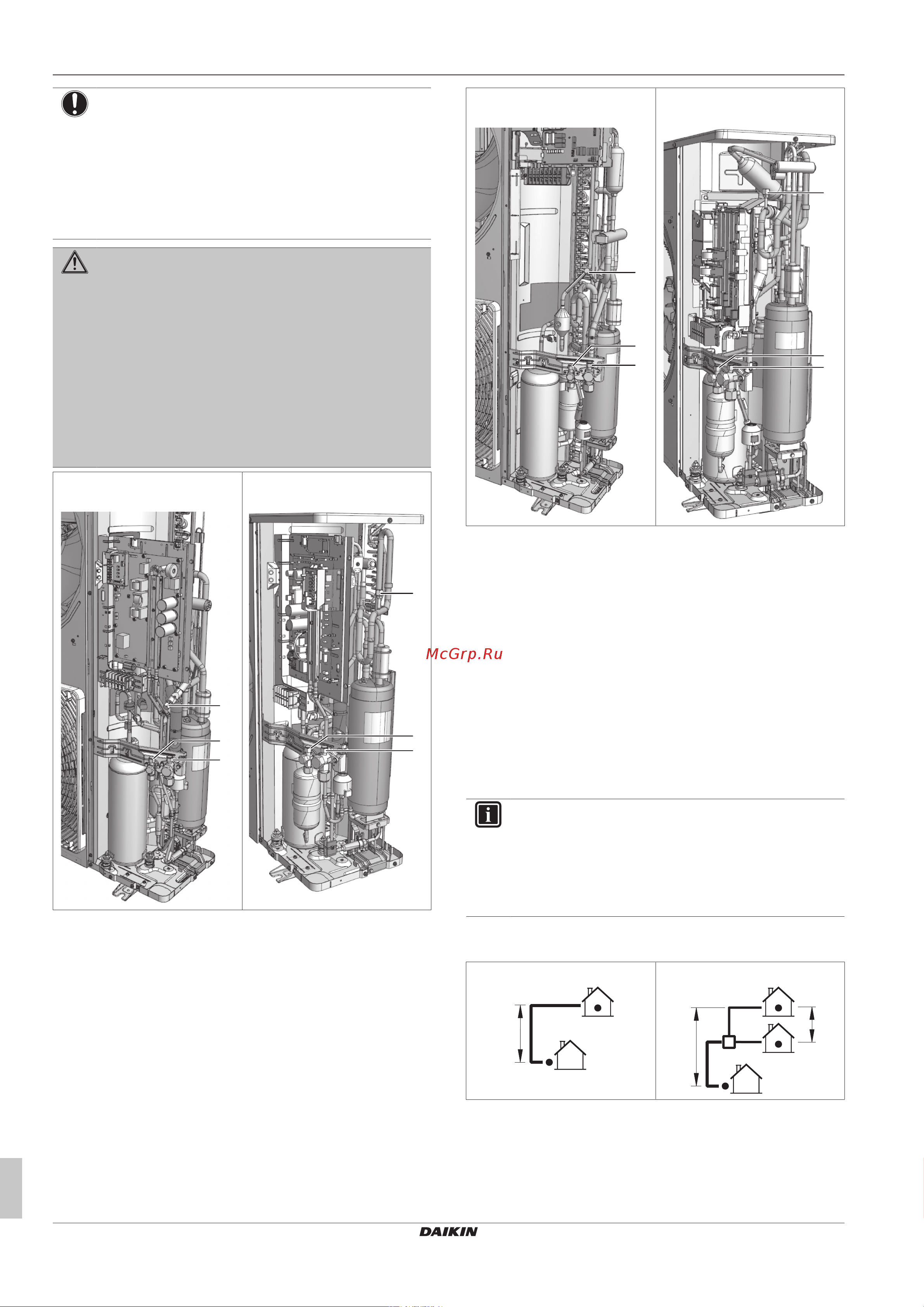

![Daikin RZQG71L9V1B [22/40] Монтаж](/views2/1769717/page22/bg16.png)
6 Монтаж
Справочное руководство для монтажника
22
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит-система»
4P385522-1B – 2019.04
ПРИМЕЧАНИЕ
Перед полной перезарядкой также выполните
вакуумную сушку внутренних трубопроводов
хладагента наружного агрегата. Для этого используйте
внутренний сервисный порт наружного агрегата (между
теплообменником и 4-ходовым клапаном). НЕ
используйте сервисные порты запорных вентилей,
поскольку через них невозможно должным образом
выполнить вакуумную сушку.
ПРЕДУПРЕЖДЕНИЕ
Одни секции контура циркуляции хладагента могут
быть изолированы от других компонентами,
выполняющими специфические функции (например,
клапанами). Вот почему контур циркуляции хладагента
оснащается дополнительными сервисными
отверстиями для вакуумирования, сброса и нагнетания
давления.
Если на блоке требуется выполнить пайку, сначала
нужно полностью сбросить давление внутри блока.
Внутреннее давление сбрасывается через ВСЕ
сервисные отверстия, указанные на приведенных ниже
иллюстрациях. Их расположение зависит от модели.
RZQG100~140_V1 +
RZQSG140_V1
a
b
c
RZQG71_V1 +
RZQSG100+125_V1
a
b
c
RZQG100~140_Y1 +
RZQSG140_Y1
a
b
c
RZQG71_Y1 +
RZQSG100+125_Y1
a
b
c
a Внутреннее сервисное отверстие
b Запорный клапан с сервисным отверстием
(трубопровод жидкого хладагента)
c Запорный клапан с сервисным отверстием
(трубопровод газообразного хладагента)
Полная перезаправка системы хладагентом, как правило,
подразделяется на следующие этапы:
1 Определение количества хладагента для заправки.
2 Заправка хладагентом.
3 Крепление внутри наружного блока заполненной таблички с
информацией о фторированных газах, способствующих
парниковому эффекту.
6.6.2 Меры предосторожности при заправке
хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
6.6.3 Обозначения: L1~L7, H1, H2
Спаренный вариант
(a)
H1
L1
Двойной вариант
(a)
H1
H2
L1
L2
L3
