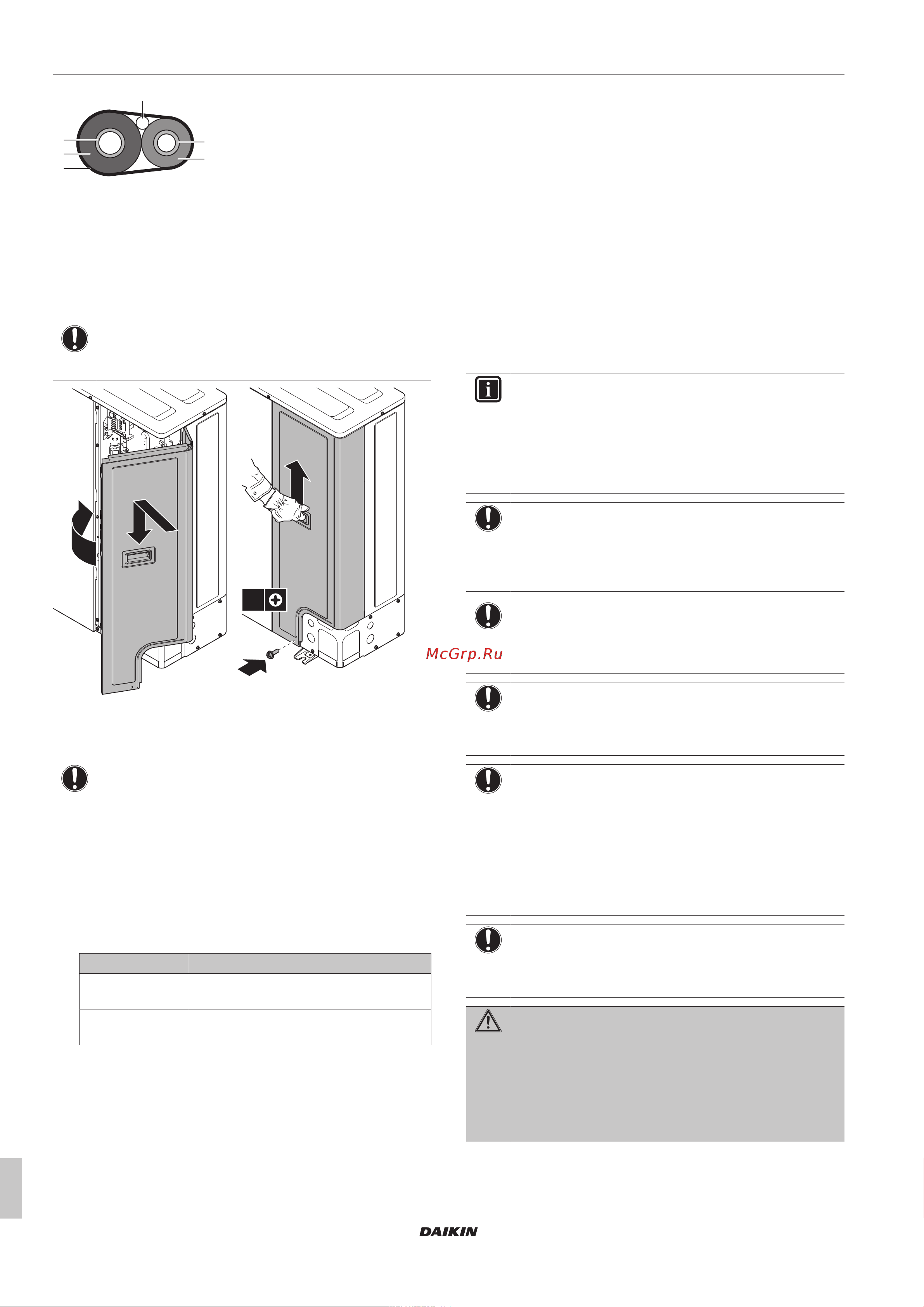

7 Пусконаладка
Справочное руководство для монтажника
28
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит-система»
4P385522-1B – 2019.04
f
b
a
e
d
c
a Газовая трубка
b Изоляция газовой линии
c Соединительный кабель
d Жидкостная линия
e Изоляция жидкостной линии
f Внешняя обмотка
2 Установите сервисную крышку.
6.8.2 Закрытие наружного блока
ПРИМЕЧАНИЕ
При закрытии крышки наружного блока убедитесь, что
момент затяжки НЕ превышает 4,1Н•м.
1
3
2
4
1×
6.8.3 Проверка сопротивления изоляции
компрессора
ПРИМЕЧАНИЕ
Если после монтажа в компрессоре скопился
хладагент, сопротивление изоляции на полюсах может
снизиться, но если оно будет составлять хотя бы 1MΩ,
то поломки блока не произойдет.
▪ При измерении сопротивления изоляции
пользуйтесь мегомметром на 500В.
▪ Не используйте мегомметр в цепях низкого
напряжения.
1 Замерьте сопротивление изоляции на полюсах.
Если… то…
≥1MΩ Сопротивление изоляции в норме.
Операция завершена.
<1MΩ Сопротивление изоляции не в порядке.
Переходите к следующему действию.
2 Включив электропитание, не выключайте его в течение
6часов.
Результат: Компрессор нагреется, в результате чего
находящийся в нем хладагент испарится.
3 Еще раз замерьте сопротивление изоляции на полюсах.
7 Пусконаладка
7.1 Обзор: Пусконаладка
В этом разделе рассказывается о том, что нужно знать и
сделать при вводе системы в эксплуатацию после её установки.
Типовая последовательность действий
Пусконаладка состоит, как правило, из следующих этапов:
1 Выполнение предпусковых проверочных операций по
соответствующему перечню.
2 Пробный запуск системы.
7.2 Меры предосторожности при
вводе в эксплуатацию
ИНФОРМАЦИЯ
В ходе первого периода работы блока потребляемая
мощность может быть выше указанной на паспортной
табличке блока. Причина заключается в компрессоре,
который должен непрерывно проработать 50 часов для
достижения плавной работы и стабильного
потребления энергии.
ПРИМЕЧАНИЕ
Перед пуском системы блок ДОЛЖЕН быть запитан не
менее 6 часов. Во избежание недостатка масла и
поломки компрессора во время пуска подогреватель
картера должен нагревать масло в компрессоре.
ПРИМЕЧАНИЕ
НИКОГДА не эксплуатируйте блок без термисторов и/
или датчиков/реле давления. Это может привести к
возгоранию компрессора.
ПРИМЕЧАНИЕ
НЕ допускается эксплуатация агрегата до окончания
установки трубопроводов хладагента (подобная
эксплуатация приведет к поломке компрессора).
ПРИМЕЧАНИЕ
Режим работы на охлаждение. Выполните пробный
запуск в режиме охлаждения, проверяя, все ли
запорные клапаны открываются. Даже если на
пользовательском интерфейсе задан режим работы на
обогрев, блок всё равно проработает 2‑3 минуты в
режиме охлаждения (при этом на пользовательском
интерфейсе отображается значок режима обогрева),
после чего автоматически переключится на обогрев.
ПРИМЕЧАНИЕ
Если не удается выполнить пробный запуск блока, см.
параграф «7.5 Коды сбоя при выполнении пробного
запуска»на стр.30.
ПРЕДУПРЕЖДЕНИЕ
Если панели внутренних блоков еще не установлены,
не забудьте ОТКЛЮЧИТЬ электропитание системы
после завершения пробного запуска. Электропитание
отключается через пользовательский интерфейс. НЕ
останавливайте работу системы переводом
размыкателей сети электропитания в выключенное
положение.
