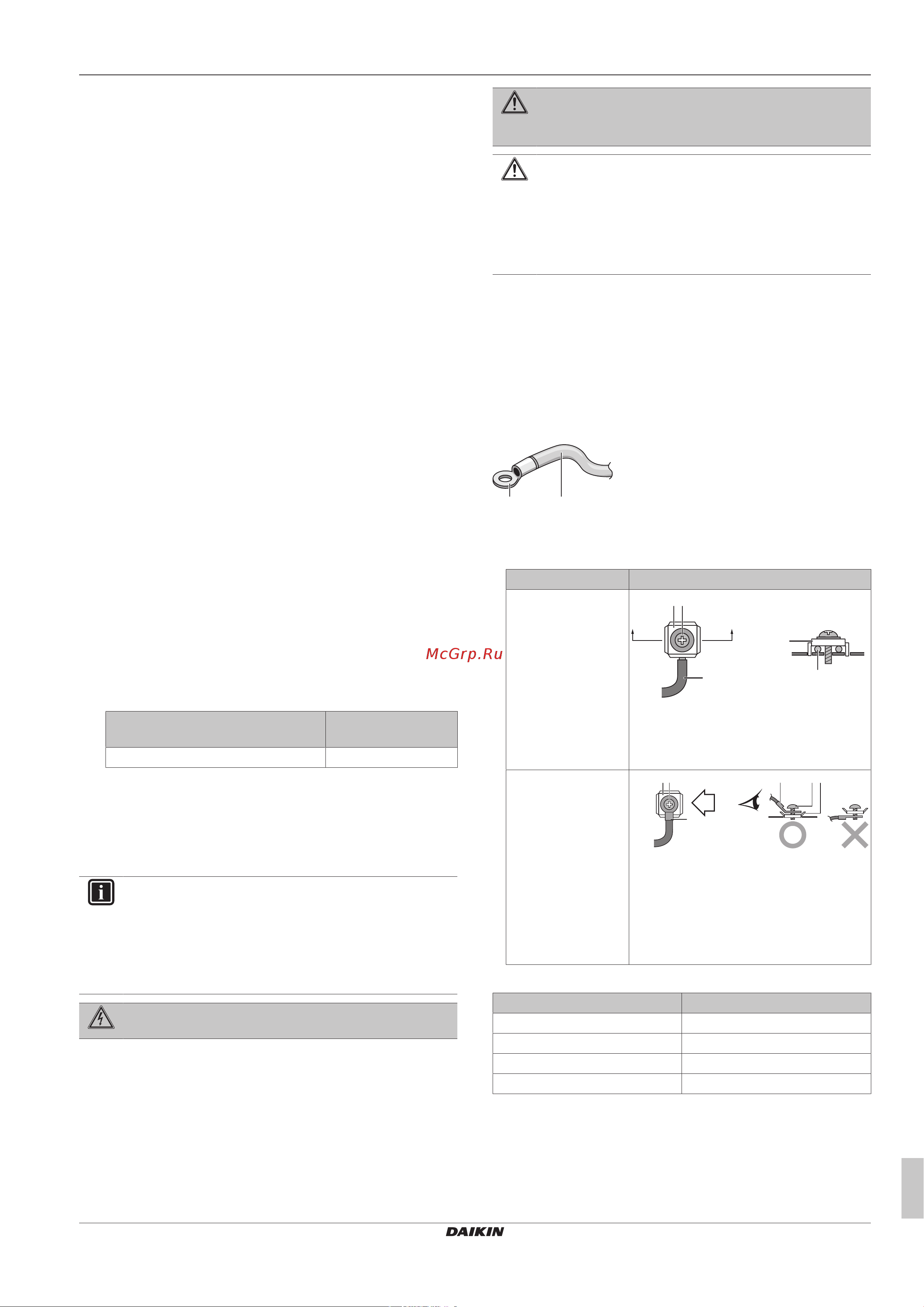

6 Монтаж
Справочное руководство для монтажника
25
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит-система»
4P385522-1B – 2019.04
Типовая последовательность действий
Подключение электропроводки, как правило, подразделяется на
следующие этапы:
1 Проверка системы энергоснабжения на соответствие
электрическим характеристикам блоков.
2 Подключение электропроводки к наружному блоку.
3 Подключение электропроводки к внутренним блокам.
4 Подключение сетевого электропитания.
6.7.2 Соблюдение электрических
нормативов
RZQ(S)G_V1 + RZQSG100+125_Y1
Оборудование соответствует требованиям EN/IEC 61000-3-12
(Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам,
генерируемым оборудованием, подключенным к низковольтным
системам общего пользования, с входным током >16А и ≤75А
на фазу.).
RZQG100~140_Y1 + RZQSG140_Y1
Оборудование соответствует требованиям стандарта:
▪ EN/IEC 61000‑3‑12 при условии, что мощность короткого
замыкания S
sc
не менее величины S
sc
в точке сопряжения
подвода питания пользователю с системой общего
пользования.
▪ EN/IEC 61000‑3‑12 = Европейский/международный
технический стандарт, устанавливающий пределы по
гармоническим токам, генерируемым оборудованием,
подключенным к низковольтным системам общего
пользования, со входным током >16A и ≤75A на фазу.
▪ Ответственность за подключение оборудования только к
подводу питания, мощность короткого замыкания S
sc
которого не менее минимальной величины S
sc
, несёт
специалист по монтажу или пользователь оборудования.
При необходимости следует проконсультироваться с
оператором распределительной сети.
Модель Минимальное
значение S
sc
RZQG100~140_Y1 + RZQSG140_Y1 1170кВА
(a)
(a) Это значение является наиболее строгим. Данные по
конкретному изделию см. в соответствующей книге
технических данных.
6.7.3 Меры предосторожности при
подключении электропроводки
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДОСТЕРЕЖЕНИЕ
При использовании кондиционеров с температурной
сигнализацией рекомендуется предусмотреть 10-
минутную задержку до подачи сигнала о превышении
температуры. В нормальном рабочем режиме блок
может останавливаться на несколько минут для
размораживания или по сигналу термостата.
6.7.4 Рекомендации относительно
подсоединения электропроводки
Соблюдайте следующие меры предосторожности:
▪ При использовании скрученных многожильных проводов
установите на конце контакта круглую обжимную клемму.
Положив круглую обжимную клемму на провод до
изолированной части, зажмите клемму подходящим
инструментом.
b a
a Витой многожильный провод
b Круглая обжимная клемма
▪ Провода прокладываются следующими способами:
Тип провода Способ прокладки
Одножильный
провод
c b
c
aa
A
AA´
A´
a Скрученный одножильный провод
b Винт
c Плоская шайба
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
O Допустимо
X Недопустимо
Моменты затяжки
Позиция Момент затяжки (Н•м)
M4 (X1M) 1,2~1,8
M4 (заземление) 1,2~1,4
M5 (X1M) 2,0~3,0
M5 (заземление) 2,4~2,9
