6 Монтаж
Справочное руководство для монтажника
15
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит-система»
4P385522-1B – 2019.04
3
45°~90°
(4)
2
1
1×

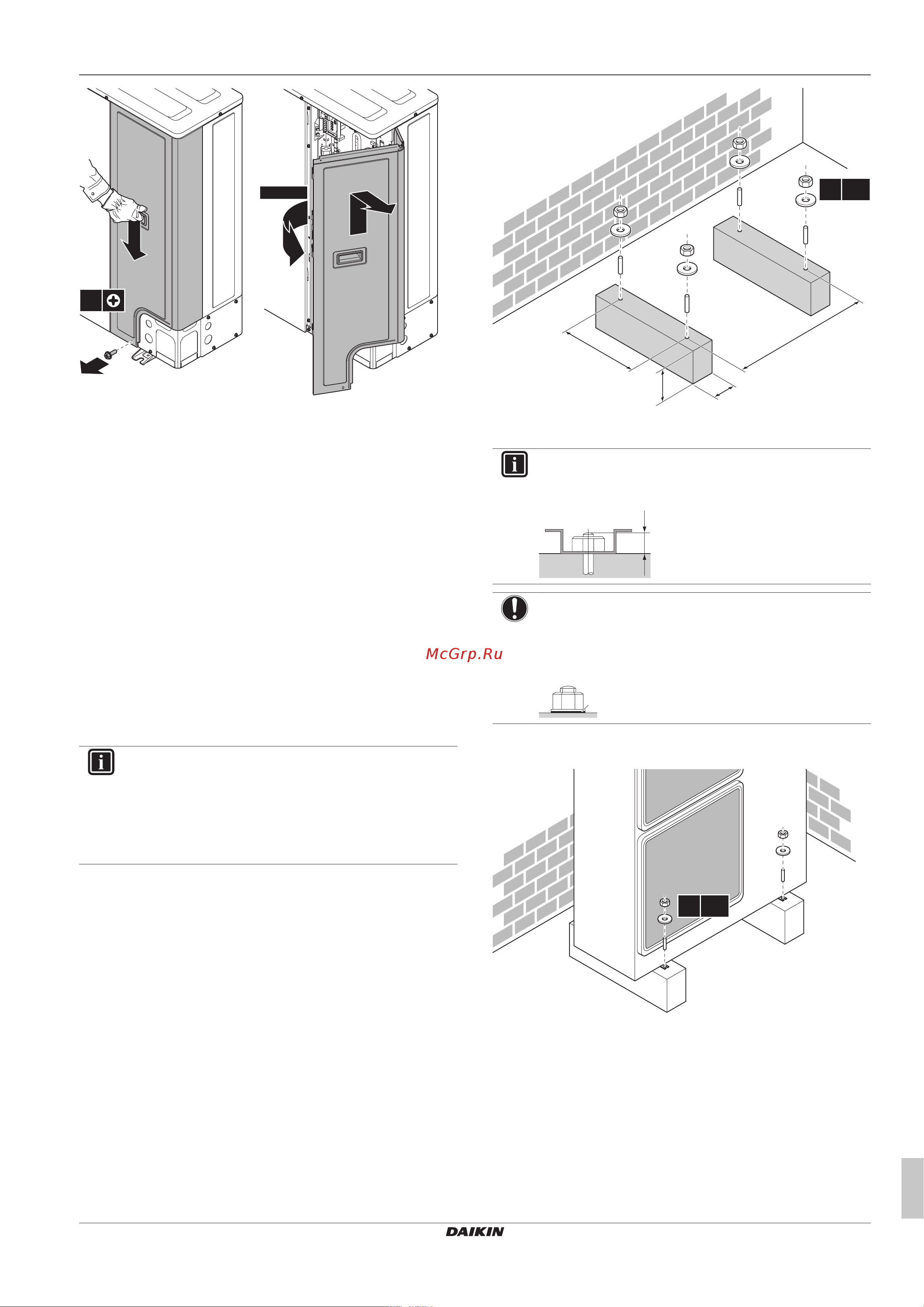

6.3 Монтаж наружного агрегата
6.3.1 Монтаж наружного блока
Типовая последовательность действий
Монтаж наружного блока, как правило, подразделяется на
следующие этапы:
1 Подготовка монтажной конструкции.
2 Установка наружного блока.
3 Обустройство дренажа.
4 Принятие мер к предотвращению опрокидывания блока.
5 Защита блока от снега и ветра путем установки
снегозащитного навеса и защитных панелей. См. параграф
«Подготовка места установки» раздела «5 Подготовка» на
стр.8.
6.3.2 Меры предосторожности при монтаже
наружного блока
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
6.3.3 Подготовка монтажной конструкции
Проверьте прочность и горизонтальность площадки для
установки, так чтобы агрегат после установки не вызывал
вибраций или шума при работе.
Согласно фундаментному чертежу надежно закрепите агрегат
фундаментными болтами.
Подготовьте 4 комплекта анкерных болтов, гаек и шайб
(приобретаются по месту установки), а именно:
(mm)
>150
620
350
(345-355)
4× M12
a
a Следите за тем, чтобы сливные отверстия в поддоне
блока не оказались перекрытыми.
ИНФОРМАЦИЯ
Рекомендуемая высота верхней выступающей части
болтов составляет 20мм.
20
ПРИМЕЧАНИЕ
Прикрепите наружный блок к монтажным болтам
гайками с полимерными шайбами (a). Если место
крепления останется без покрытия, металл может
быстро покрыться ржавчиной.
a
6.3.4 Установка наружного блока
4× M12
6.3.5 Обустройство дренажа
▪ Проследите за тем, чтобы водяной конденсат удалялся
надлежащим образом.
▪ Во избежание образования наледи установите блок на опоре,
обеспечивающей надлежащий слив.
▪ Для отвода воды от блока проложите вокруг его опоры
дренажную канавку.
▪ НЕ допускайте слив воды на тротуары во избежание
гололедицы во время заморозков.
