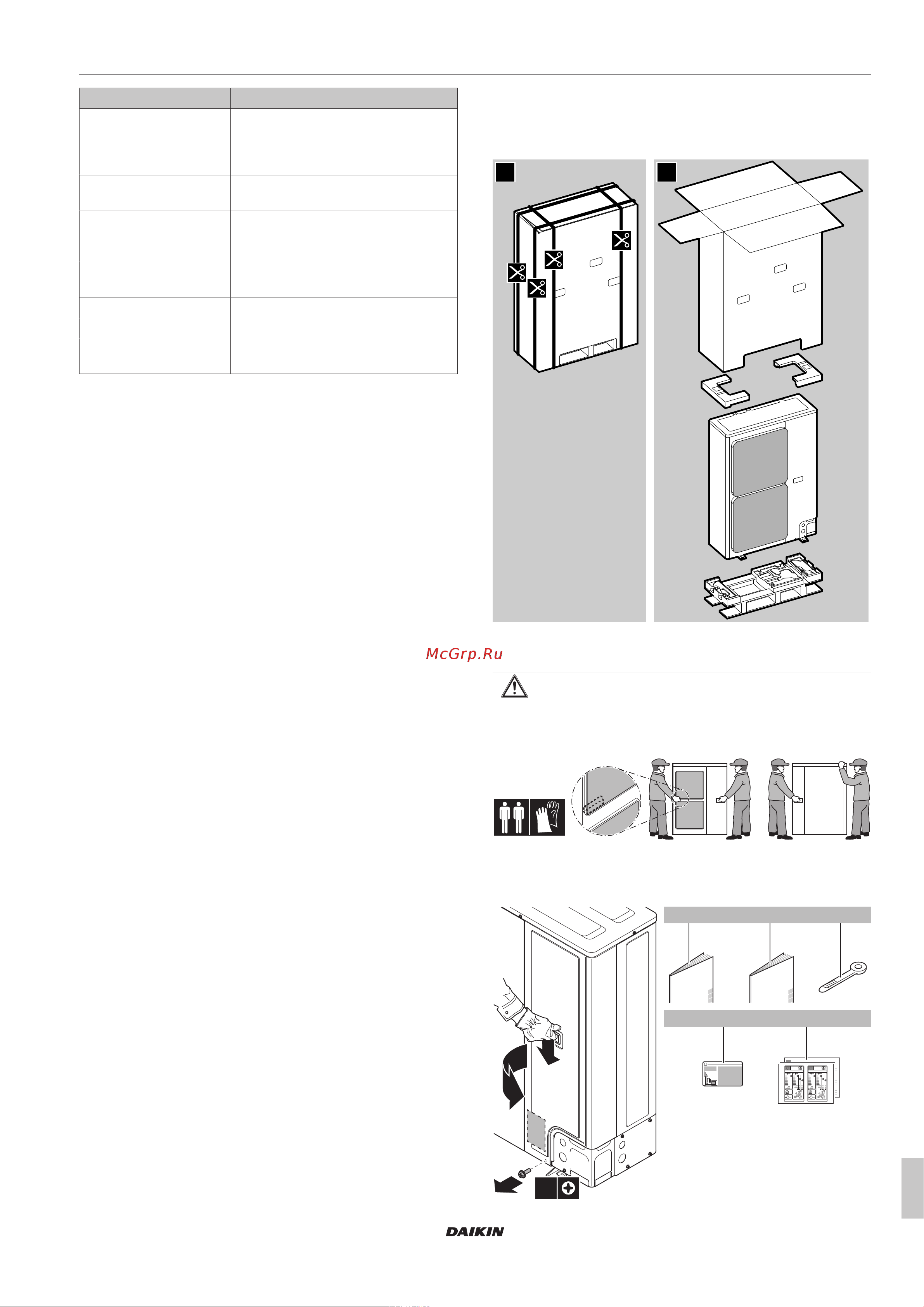

![Daikin RZQG140L7Y1B [7/40] Информация о блоке](/views2/1769717/page7/bg7.png)
3 Информация о блоке
Справочное руководство для монтажника
7
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит-система»
4P385522-1B – 2019.04
Раздел Описание
Пусконаладочные
работы
Что нужно знать и сделать, прежде
чем приступать к вводу
смонтированной системы в
эксплуатацию
Передача потребителю Что нужно передать и объяснить
потребителю
Техническое и иное
обслуживание
Порядок поддержания в
работоспособном состоянии и
технического обслуживания блоков
Поиск и устранение
неполадок
Что нужно сделать, если возникли
неполадки
Утилизация Порядок утилизации системы
Технические данные Характеристики системы
Краткий словарь
терминов
Значение терминов
3 Информация о блоке
3.1 Обзор: информация о блоке
В этом разделе рассказывается о том, что нужно сделать после
доставки ящика с наружным блоком к месту установки.
Вот какие сведения здесь изложены:
▪ Порядок распаковки блока и обращения с ним
▪ Как снять с блока принадлежности
Соблюдайте следующие меры предосторожности:
▪ Непосредственно после доставки блок ОБЯЗАТЕЛЬНО нужно
проверить на предмет повреждений. Обо всех повреждениях
НЕОБХОДИМО сразу же поставить в известность
представителя компании-перевозчика.
▪ Старайтесь доставить агрегат как можно ближе к месту
монтажа, не извлекая его из упаковки — это сведет к
минимуму вероятность механических повреждений при
транспортировке.
▪ Заранее наметьте путь, по которому будете заносить блок в
помещение.
3.2 Наружный агрегат
3.2.1 Чтобы распаковать наружный агрегат
21
3.2.2 Перемещение наружного агрегата
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание травмы НЕ касайтесь воздухозаборного
отверстия или алюминиевых ребер блока.
Переносите агрегат медленно, как показано на иллюстрации:
3.2.3 Для снятия аксессуаров с наружного
агрегата
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
2
1×
3
1
1× 2×
1×
a
b c
1×
1×
d
e
