12 Технические данные
Справочное руководство для монтажника
34
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит-система»
4P385522-1B – 2019.04

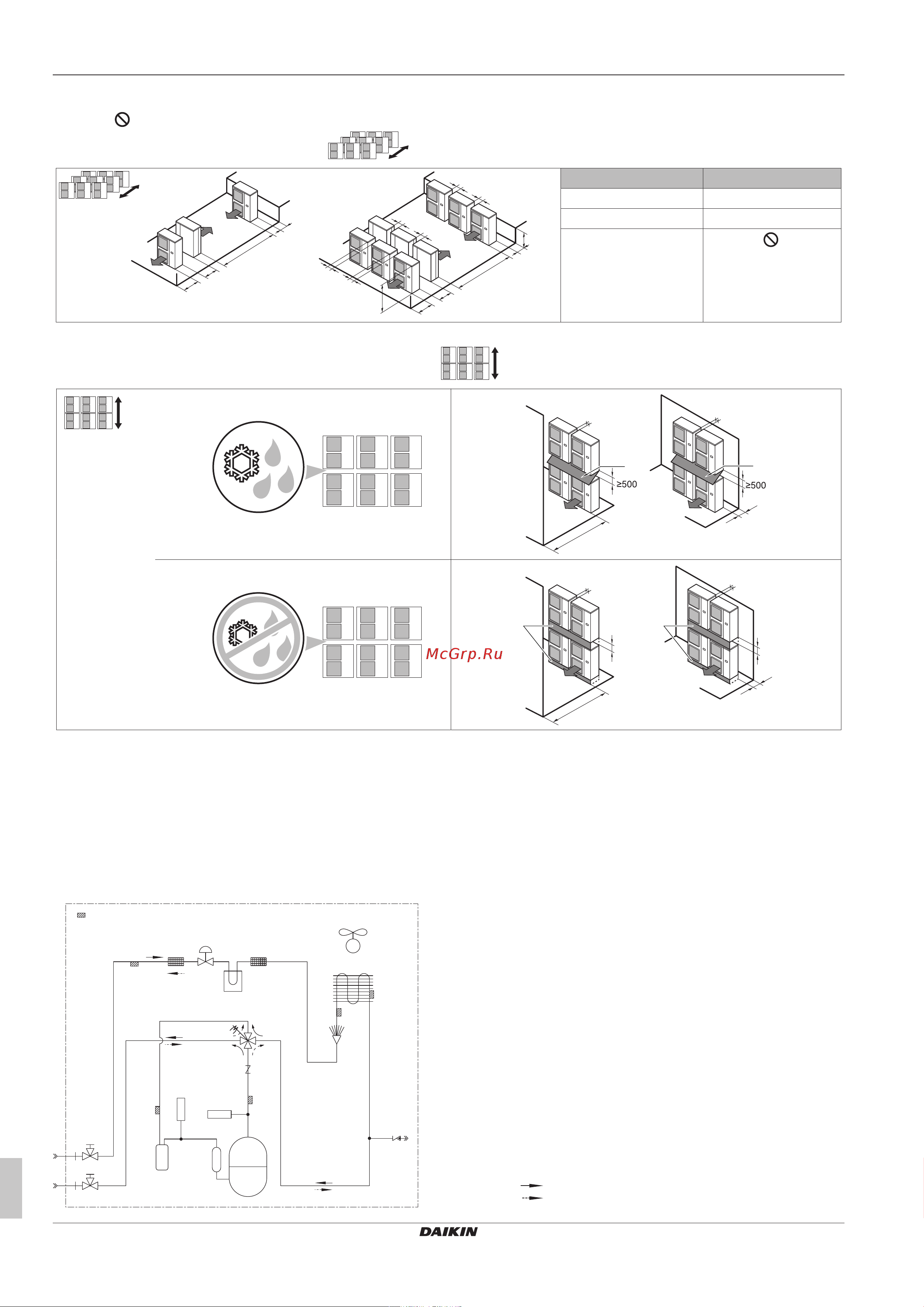

1 Перекройте герметично низ монтажной рамы во избежание повторного всасывания воздуха через днище блока.
2 Можно установить не более двух блоков.
Недопустимо
Блоки, расположенные в несколько рядов ( )
b (mm)
H
B
≤½H
U
b≥250
½H
U
<H
B
≤H
U
b≥300
H
B
>H
U
H
B
H
U
≥1000
≥200
≥2000
≥100
≥3000
≥600
≥1500
b
≥100
≥100
≥100
≥100
≥100
≥100
H
B
H
U
Блоки, установленные друг над другом (не более 2 уровней) ( )
A1
B1
A2
B2
A2
≥1000
A2
≥300
≥100
≥100
≥100
≥300
≥100
≥100
B2
≥100
≥1000
B2
A1=>A2 (А1) Если есть опасность каплеобразования и обледенения в промежутке между верхним и нижним блоками…
(А2) установите между ними перекрытие. Во избежание образования наледи на поддоне верхнего блока установите этот блок над
нижним на достаточной высоте.
B1=>B2 (B1) Если нет опасности каплеобразования и обледенения в промежутке между верхним и нижним блоками…
(B2) перекрытие устанавливать не обязательно, но промежуток между верхним и нижним блоками необходимо герметично перекрыть
во избежание повторного всасывания воздуха через днище блока.
12.3 Схема трубопроводов:
Наружный блок
R2T
R4T
R6T
R1T
e
d
i
j
h
g
f
a
c
c
b
e
Y1E
Y1S
M1F-M2F
M1C
S1PL
S1PH
R5T
R3T
a Трубопровод жидкого хладагента по месту установки
(соединение Ø9,5 с накидными гайками)
b Трубопровод газообразного хладагента по месту
установки (соединение Ø15,9 с накидными гайками)
c Запорный вентиль (с сервисным отверстием 5/16")
d Накопитель
e Фильтр
f Теплообменник
g Сервисное отверстие 5/16"
h Охладитель распределительной коробки (относится
только к модели RZQ(S)G_V1)
i Накопитель компрессора
j Обратный клапан (только RZQG71, RZQSG100 и
RZQSG125)
M1C Электромотор (компрессора)
M1F‑M2F Электромотор (верхнего и нижнего вентиляторов)
R1T Термистор (воздух)
R2T Термистор (выброс)
R3T Термистор (всасывание)
R4T Термистор (теплообменник)
R5T Термистор (теплообменник средний)
R6T Термистор (контур жидкого хладагента)
S1PH Реле высокого давления
S1PL Реле низкого давления (только RZQ(S)G_V1)
Y1E Электронный расширительный клапан
Y1S Электромагнитный клапан (четырехходовой)
Обогрев
Охлаждение
