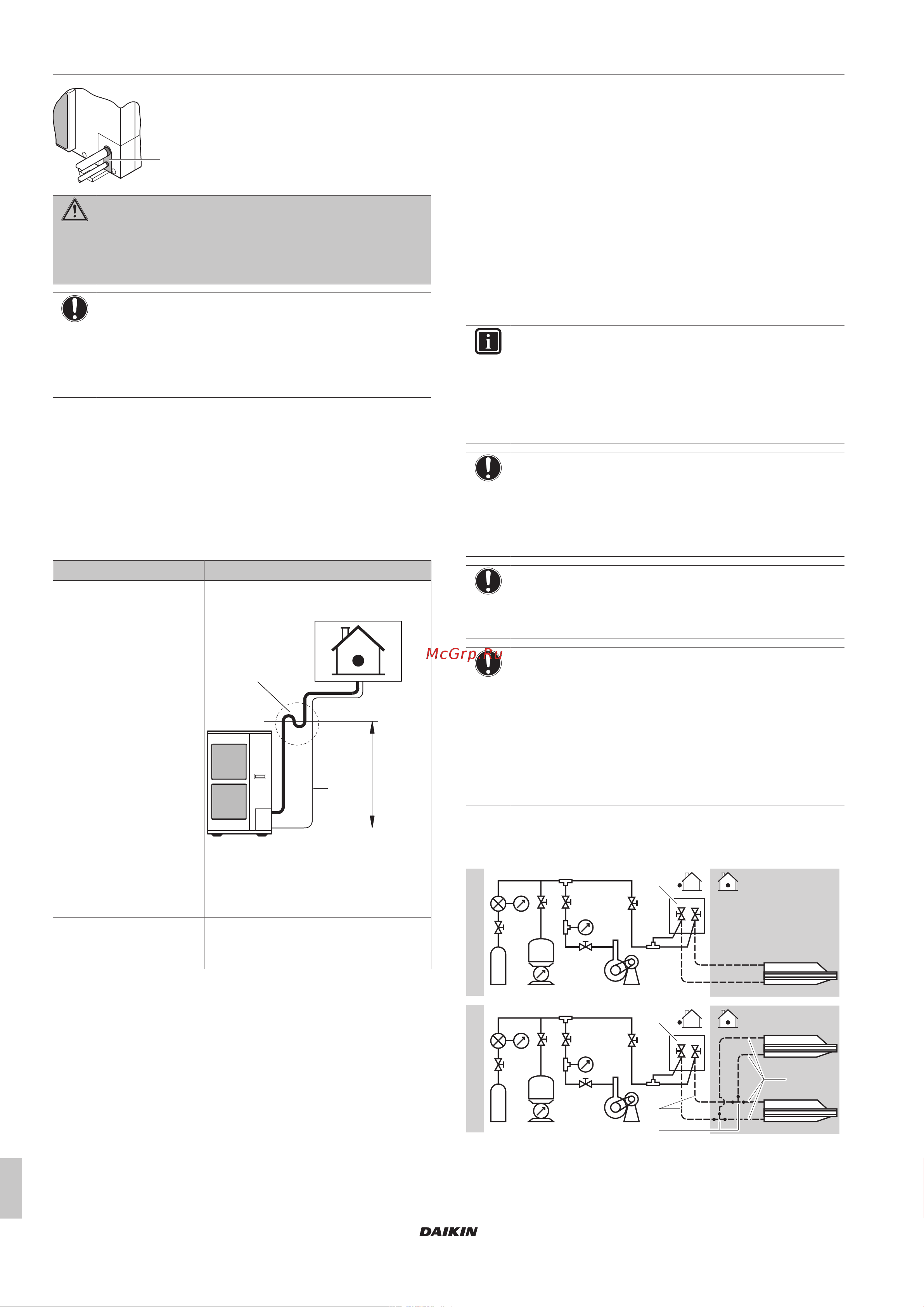

![Daikin RZQG125L9V1B [20/40] Монтаж](/views2/1769717/page20/bg14.png)
6 Монтаж
Справочное руководство для монтажника
20
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит-система»
4P385522-1B – 2019.04
a
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
ПРИМЕЧАНИЕ
Не забудьте открыть запорные клапаны после
прокладки трубопроводов хладагента и выполнения
вакуумной осушки. Запуск системы с перекрытыми
стопорными клапанами может привести к поломке
компрессора.
6.4.9 Как определить, есть ли
необходимость в установке масляных
ловушек?
Возврат масла в компрессор наружного блока может вызвать
эффект гидравлического сжатия с нарушением циркуляции
масла. Этого можно избежать путем оснастки направленного
вверх трубопровода газообразного хладагента масляными
ловушками.
Если… то…
Внутренний блок
установлен выше
наружного
Установите масляную ловушку через
каждые 10м (разности высот).
a
b
10 m
a Направленный вверх трубопровод
газообразного хладагента с масляной
ловушкой
b Трубопровод жидкого хладагента
Наружный блок
установлен выше
внутреннего
Масляные ловушки НЕ нужны.
6.5 Проверка трубопровода
хладагента
6.5.1 Проверка трубопровода хладагента
Трубопроводы хладагента внутри наружного блока проходят
заводскую проверку на герметичность. Проверять нужно только
трубопроводы хладагента, проложенные снаружи наружного
блока.
Приступая к проверке трубопроводов хладагента
Убедитесь в том, что трубопроводы подсоединены к наружному
и внутреннему блокам.
Типовая последовательность действий
Проверка трубопроводов хладагента, как правило,
подразделяется на следующие этапы:
1 Проверка трубопроводов хладагента на герметичность.
2 Вакуумная осушка для полного удаления влаги, воздуха и
азота из трубопроводов хладагента.
Если существует вероятность присутствия влаги в
трубопроводе хладагента (например, в трубопровод могла
проникнуть вода), выполните изложенную ниже процедуру
вакуумной осушки, чтобы удалить влагу.
6.5.2 Меры предосторожности при проверке
трубопроводов хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ПРИМЕЧАНИЕ
Пользуйтесь двухступенчатым вакуумным насосом с
обратным клапаном с возможностью разрежения до
−100,7кПа (−1007бар) (5торр абсолютного значения).
Следите за тем, чтобы масло не попадало из насоса в
систему, когда насос не работает.
ПРИМЕЧАНИЕ
Вакуумный насос используется исключительно для
R410A. Использование этого насоса для других
хладагентов может повредить насос и агрегат.
ПРИМЕЧАНИЕ
▪ Для повышения производительности подключите
вакуумный насос к обеим точкам: сервисному
отверстию газового запорного клапана и запорному
клапану жидкого хладагента.
▪ Перед проведением проверки на герметичность и
вакуумной осушки убедитесь в том, что запорные
клапаны в контурах газообразного и жидкого
хладагента плотно перекрыты.
6.5.3 Проверка трубопровода хладагента:
Компоновка
a
c
f
c
f
b d e h
g
i
a
b
A
B
d e
R410A
R410A
A Спаренная компоновка
B Двойная компоновка
a Манометр
b Азот
c Хладагент
