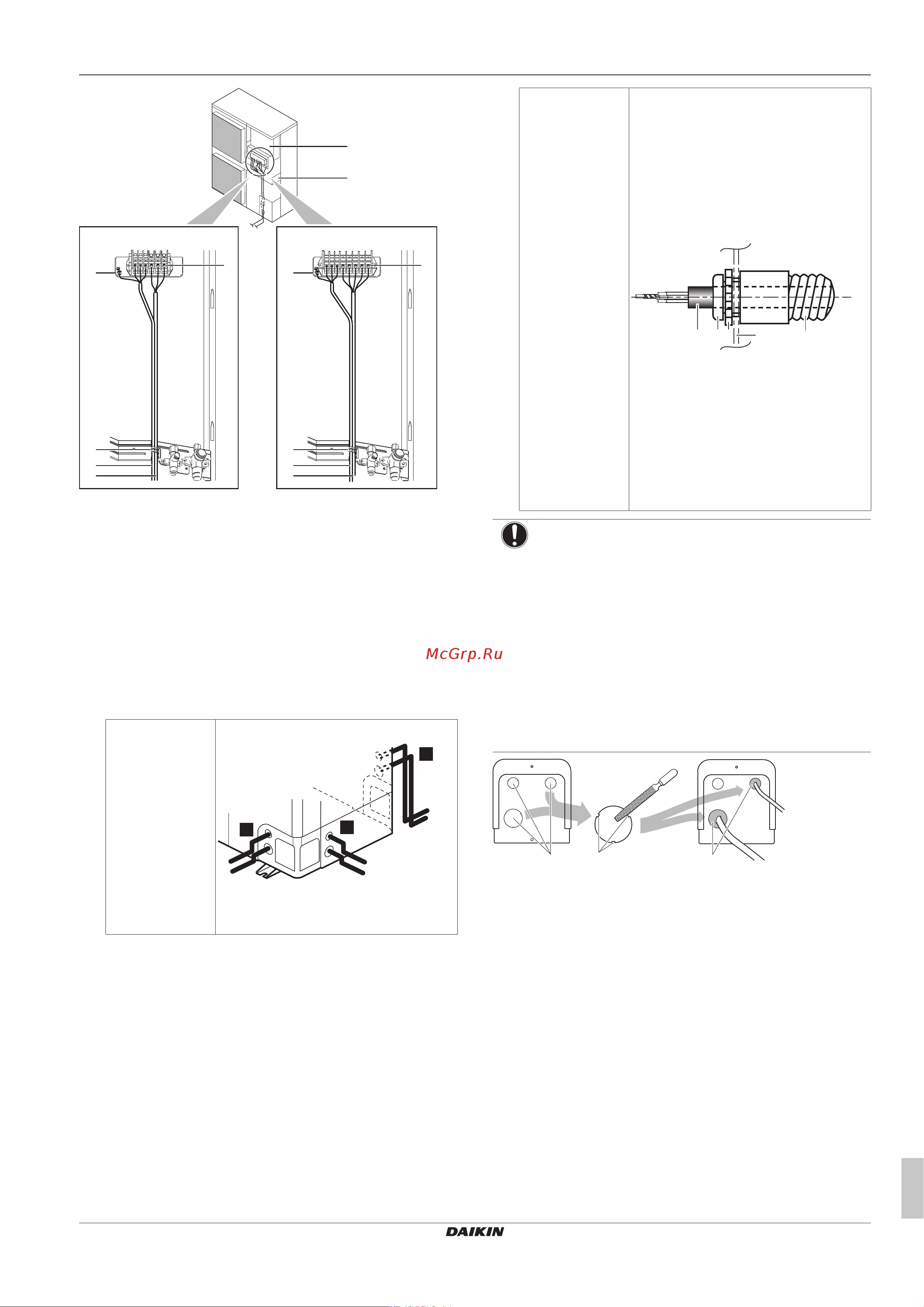

6 Монтаж
Справочное руководство для монтажника
27
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит-система»
4P385522-1B – 2019.04
a
b
V1 Y1
cc
cc
dd
ee
ff
a Распределительная коробка
b Монтажная пластина запорного клапана
c Заземление
d Кабельная стяжка
e Соединительный кабель
f Кабель электропитания
4 Прикрепив кабели (электропитания и соединительный)
кабельной стяжкой к монтажной пластине запорного
вентиля, проложите электропроводку, как показано на
иллюстрации выше.
5 Наметьте и проделайте выбивное отверстие, удаляя точки
крепления отверткой с плоским лезвием и молотком.
6 Проложите проводку через монтажную раму с
подсоединением к ней у выбивного отверстия.
Прокладка
проводки через
монтажную раму
Выберите один из 3 вариантов:
a
b
a
b
a
b
2
3
1
a Кабель электропитания
b Соединительный кабель
Подсоединение к
монтажной раме
При выводе кабелей из блока
применяется защитная втулка (PG-
вставка), которая вставляется в
выбивное отверстие.
Если не используется кабелепровод,
обязательно защитите проводку
виниловыми трубками, которые не
позволят краям выбивного отверстия
порезать провода.
a b c d e
A B
A Внутри наружного блока
B Снаружи наружного блока
a Проводка
b Втулка
c Гайка
d Рама
e Шланг
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус и трубопроводы
под ним.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
b
c
a
a Выбивное отверстие
b Заусенец
c Герметик и т.п.
7 Установите крышку для техобслуживания на место. См.
параграф «6.8.2Закрытие наружного блока»на стр.28.
8 Подсоедините к линии электропитания предохранитель
утечки тока на землю и плавкий предохранитель.
6.8 Завершение монтажа наружного
агрегата
6.8.1 Завершение монтажа наружного блока
1 Изолируйте и закрепите трубопровод хладагента и
соединительный кабель следующим образом:
