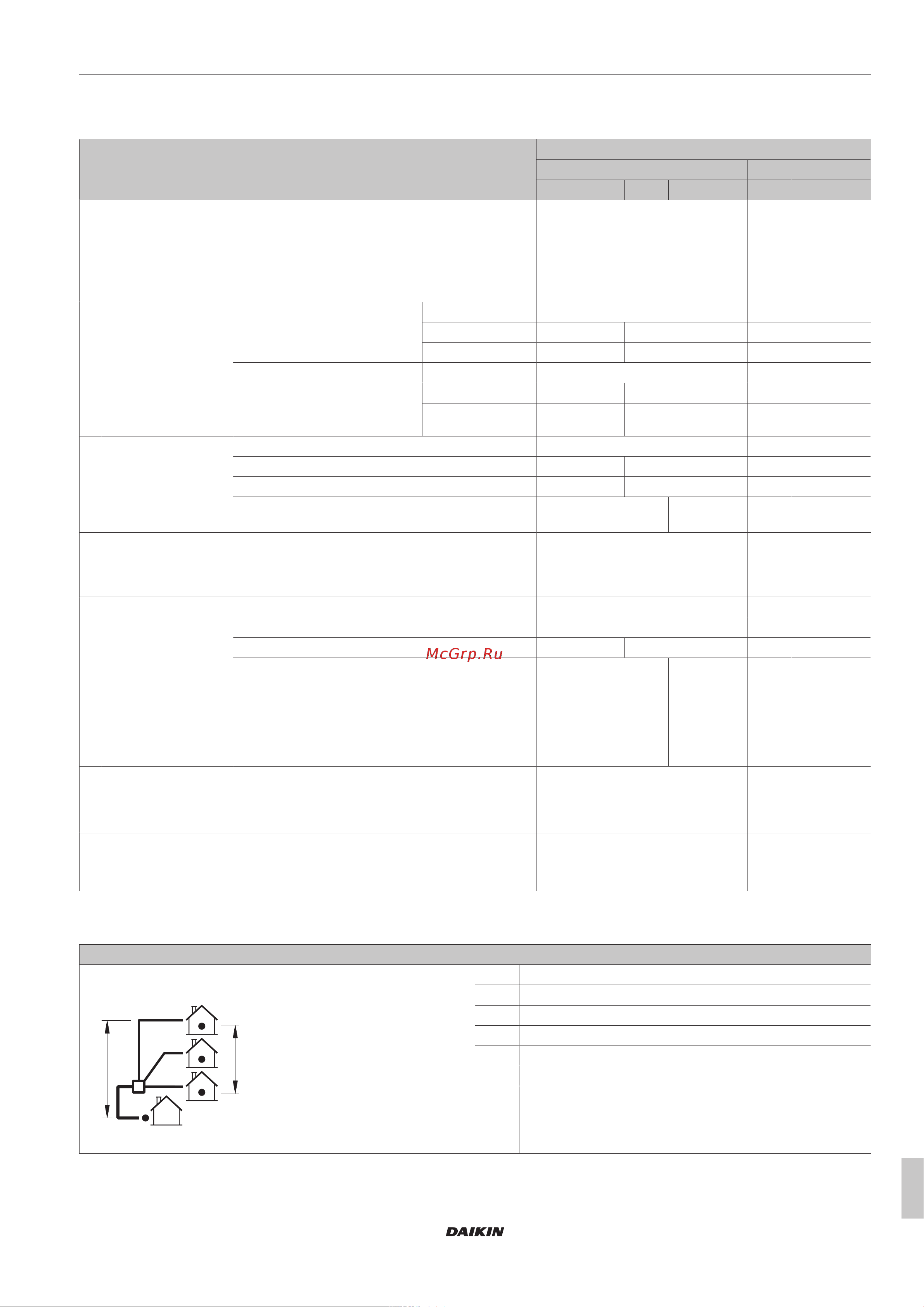

![Daikin RZQG100L8Y1B [13/40] Подготовка](/views2/1769717/page13/bgd.png)
5 Подготовка
Справочное руководство для монтажника
13
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит-система»
4P385522-1B – 2019.04
Перепад высот трубопроводов хладагента
Длина труб и перепад высот должны соответствовать следующим параметрам:
Требование Ограничение
RZQG RZQSG
71 100 125+140 100 125+140
1 Минимальная общая
длина трубопровода
в одну сторону
Спаренный вариант: Ограничение≤L1
Двойной вариант: Ограничение≤L1+L3
Тройной вариант: Ограничение≤L1+L4
Двойной спаренный вариант:
Ограничение≤L1+L3+L7
3м
(a)
5мм
2 Максимальная общая
длина трубопровода
в одну сторону
Спаренный вариант:
L1≤ограничение
УменьшенныйØ 10м (10м)
(b)
10м (10м)
(b)
СтандартныйØ 50м (70м)
(b)
75м (90м)
(b)
50м (70м)
(b)
УвеличенныйØ 25м (35м)
(b)
35м (45м)
(b)
25м (35м)
(b)
Двойной или тройной вариант:
L1+L2≤ограничение
Двойной спаренный вариант:
L1+L2+L4≤ограничение
УменьшенныйØ 10м (15м)
(b)
10м (10м)
(b)
СтандартныйØ 50м (70м)
(b)
75м (90м)
(b)
50м (70м)
(b)
УвеличенныйØ 25м (35м)
(b)
35м (45м)
(b)
25м (35м)
(b)
3 Максимально
допустимая длина
труб
Спаренный вариант: Отсутствует — —
Двойной вариант: L1+L2+L3≤ограничение 60мм 75мм 50мм
Тройной вариант: L1+L2+L3+L4≤ограничение — 75мм 50мм
Двойной спаренный вариант:
L1+L2+L3+L4+L5+L6+L7≤ограничение
— 75мм — 50мм
4 Максимальная длина
ответвлений
Спаренный вариант: Отсутствует
Двойной или тройной вариант: L2≤ограничение
Двойной спаренный вариант: L2+L4≤ограничение
20м 20м
5 Максимальная
разница длины
ответвлений
Спаренный вариант: Отсутствует — —
Двойной вариант: L2–L3≤ограничение 10м 10м
Тройной вариант: L2–L4≤ограничение — 10м 10м
Двойной спаренный вариант:
▪ L2–L3≤ограничение
▪ L4–L5≤ограничение
▪ L6–L7≤ограничение
▪ (L2+L4)–(L3+L7)≤ограничение
— 10м — 10м
6 Максимальный
перепад высот
внутренних и
наружного блоков
Спаренный, двойной, тройной и спаренный
двойной варианты: H1≤ограничение
30мм 30мм
7 Максимальный
перепад высот
внутренних блоков
Спаренный вариант: Отсутствует
Двойной, тройной и спаренный двойной варианты:
H2≤ограничение
0,5мм 0,5мм
(a) Если длина трубопровода не достигает 5м, необходима полная перезаправка блока.
(b) В скобках указана эквивалентная длина.
Пример
К системе следующей конфигурации: предъявляются следующие требования:
▪ RZQG125
▪ Тройной вариант:
L2
L3
L4
H1
H2
L1
▪ СтандартныйØ
1 3м≤L1+L4
2 L1+L2≤75м (90м)
3 L1+L2+L3+L4≤75м
4 L2≤20м
5 L2–L4≤10м
6 H1≤30м
7 H2≤0,5м
