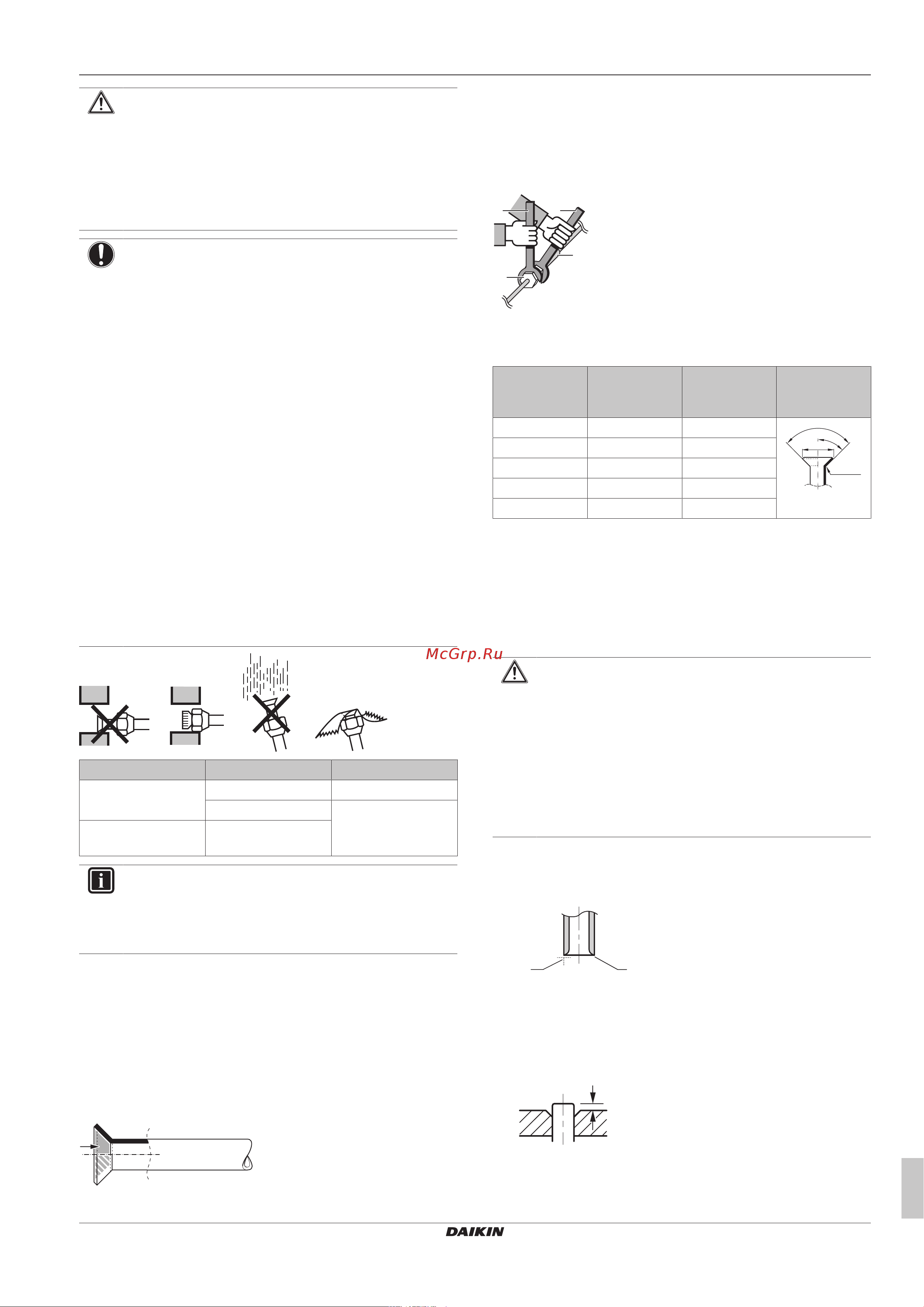

6 Монтаж
Справочное руководство для монтажника
17
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит-система»
4P385522-1B – 2019.04
ПРЕДОСТЕРЕЖЕНИЕ
▪ НЕ применяйте на развальцованной детали
минеральное масло.
▪ На блоки с хладагентом R410A НЕЛЬЗЯ
устанавливать осушители, которые могут
существенно сократить срок службы блоков.
Осушающий материал может раствориться и
повредить систему.
ПРИМЕЧАНИЕ
Примите во внимание следующие меры
предосторожности по поводу трубопровода
хладагента:
▪ Следите за тем, чтобы в цепь хладагента не
попадали никакие вещества, кроме самого
хладагента (например, воздух).
▪ При дозаправке хладагентом используйте только
R410A.
▪ Обеспечьте использование монтажных
инструментов (комплект манометра коллектора и
т.п.), которые специально предназначены для
работы с R410A, могут выдержать давление и
предотвратить попадание инородных веществ
(например, масла и влаги) в систему.
▪ Трубопроводы должны быть смонтированы так,
чтобы раструб НЕ испытывал механических
напряжений.
▪ Во избежание попадания в трубопроводы грязи,
жидкости или пыли защитите трубы в соответствии
с описанием в приведенной таблице.
▪ Соблюдайте осторожность при прокладке медных
труб через стены (см. рисунок ниже).
Агрегат Период монтажа Метод защиты
Наружный агрегат >1месяц Сплющить края труб
<1месяц Сплющить или
заклеить края труб
Внутренний агрегат Независимо от
времени монтажа
ИНФОРМАЦИЯ
НЕ открывайте запорный вентиль хладагента, не
проверив трубопровод хладагента. При необходимости
дозаправки хладагента рекомендуется после заправки
открыть запорный вентиль хладагента.
6.4.3 Указания по подсоединению
трубопроводов хладагента
При подсоединении труб необходимо соблюдать следующие
правила:
▪ При затяжке накидной гайки нанесите на внутреннюю
поверхность развальцованной части трубы эфирное или
полиэфирное масло. Приступая к затяжке накидной гайки,
наживите ее, сделав 3 - 4 оборота рукой.
▪ Ослабляя накидные гайки, ОБЯЗАТЕЛЬНО пользуйтесь сразу
двумя гаечными ключами.
▪ При соединении труб для затяжки накидных гаек ВСЕГДА
пользуйтесь одновременно обычным гаечным и
динамометрическим ключами. Это предотвратит повреждение
гаек и возникновение утечек.
a
b
c
d
a Динамометрический ключ
b Гаечный ключ
c Соединение труб
d Накидная гайка
Размер труб
(мм)
Момент
затяжки (Н•м)
Диаметр
раструба (А)
(мм)
Форма
развальцовки
(мм)
Ø6,4 15~17 8,7~9,1
R=
0.4~0.8
±2
45°
90°
±2
A
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 63~75 19,3~19,7
Ø19,1 90~110 23,6~24,0
6.4.4 Указания по изгибанию труб
Для изгибания пользуйтесь трубогибочной машиной. Все изгибы
труб должны быть как можно более плавными (радиус изгиба
должен быть 30~40или более).
6.4.5 Развальцовка конца трубы
ПРЕДОСТЕРЕЖЕНИЕ
▪ Неполная развальцовка может привести к утечке
газообразного хладагента.
▪ Развальцованные концы НЕЛЬЗЯ использовать
повторно. Во избежание утечки газообразного
хладагента следует использовать новые
развальцованные концы.
▪ Используйте накидные гайки, которые входят в
комплект поставки блока. Применение других
накидных гаек может привести к утечке хладагента.
1 Срежьте труборезом конец трубы.
2 Уберите заусенцы ножом, обращенным лезвием вниз, так,
чтобы стружка НЕ попала в трубу.
a b
a Срезайте точно под прямым углом.
b Удалите заусенцы.
3 Сняв с запорного клапана накидную гайку, накиньте ее на
трубу.
4 Развальцуйте трубу. Установите точно так, как показано на
рисунке ниже.
A
