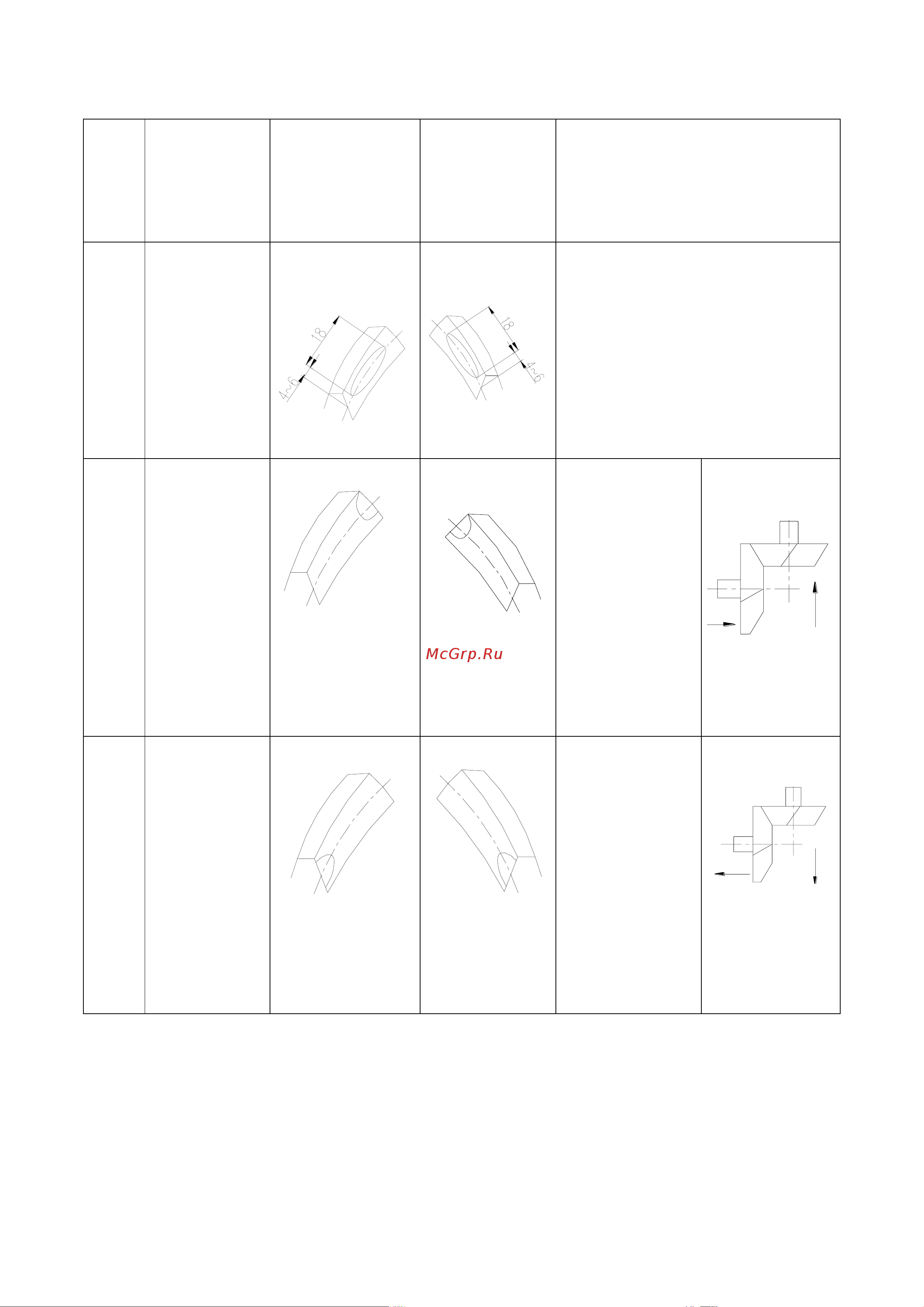

Таб. 5-2 корректировка отпечатка центральной малькой трибки со спиральными зубьями
Номер
Описание
Отпечаток малькой
шестерни со
спиральными
зубьми
наступательной
передачи
Отпечаток
малькой
шестерни со
спиральными
зубьями передачи
заднего хода
Описание и схема корретировка
1
Нормальный
отпечаток
Для наступательных передач общая
длина отпечатка желобчатости малькой
шестерни со спиральными зубьями не
меньше 60% ширины шестерни, его
высота не меньше 50% высоты
шестерни, причём расположится на
средно-верхней части и близко к
малькой головке; для передачи заднего
хода отпечаток выпуклости малькой
шестерни со спиральными зубьями
одинаково с вышесказанным.
2
Ненормальный
отпечаток
Добавляет
регулировочные
прокладки
передней
подшипниковой
втулки второго
вала
(2)Если
промежуток
большой, то вправо
перемещает
крупную
коническую
шестерню.
Ненормальный
отпечаток
Сбавляет
регулировочные
прокладки
передней
подшипниковой
втулки второго
вала
(2) Если
промежуток
малький, то
перемещает влево
крупную
коническую
шестерню.
