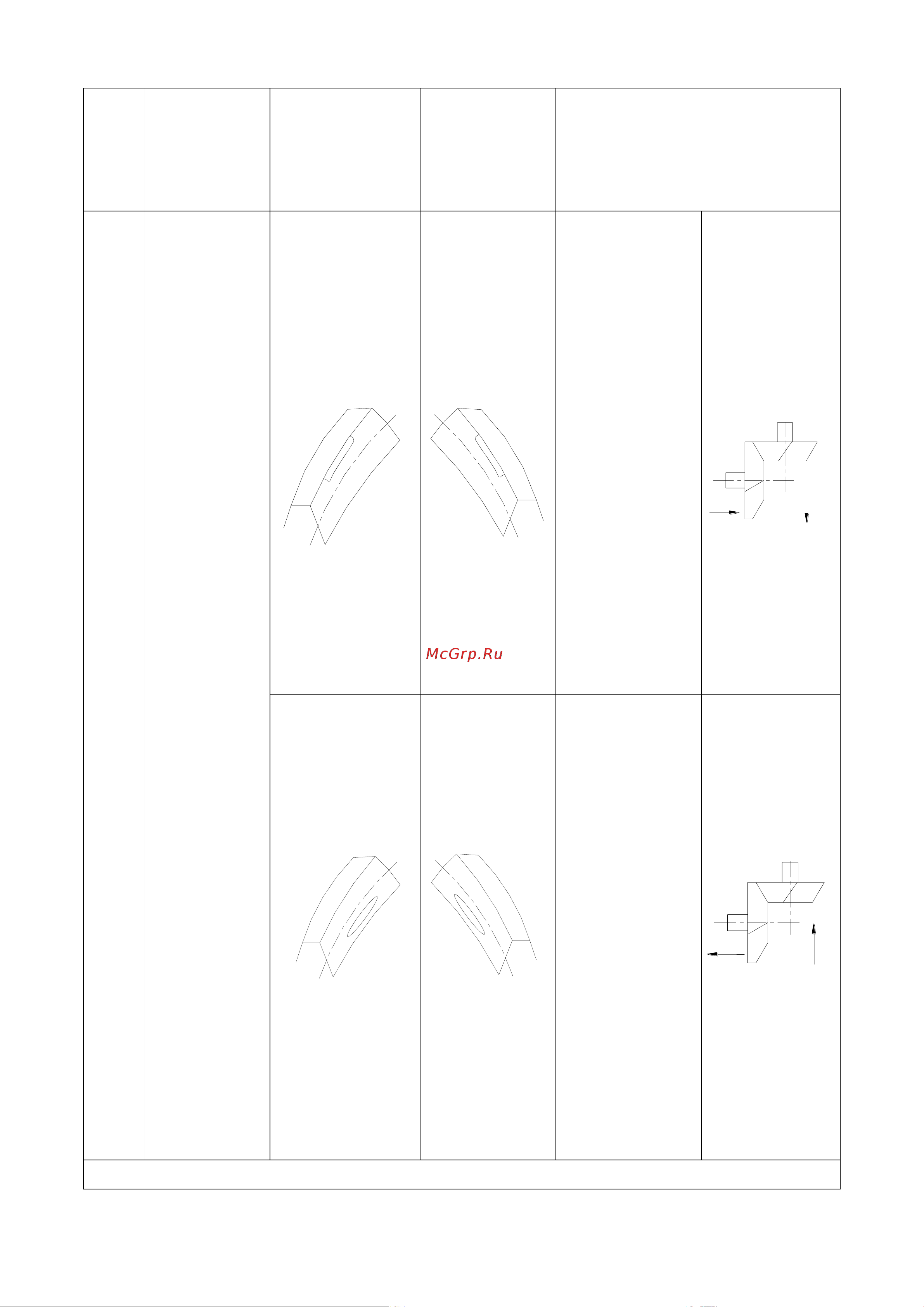

Номер
Описание
Отпечаток малькой
шестерни со
спиральными
зубьми
наступательной
передачи
Отпечаток
малькой
шестерни со
спиральными
зубьями передачи
заднего хода
Описание и схема корретировка
Сбавляет
регулировочные
прокладки
передней
подшипниковой
втулки второго
вала, чтобы
малькая шестерня
со спиральными
зубьями назад
перемещала.
(2)Сбавляет
регулировочные
прокладки
левосторонной
подшипниковой
втулки,
соответственно
добавляет в
правосторонную,
чтобы крупная
шестерня со
спиральными
зубьями вправо
перемещала.
Добавляет
регулировочные
прокладки
передней
подшипниковой
втулки второго
вала, чтобы
малькая шестерня
со спиральными
зубьями была
вперед
перемещала.
Сбавляет
регулировочные
прокладки
правосторонной
подшипниковой
втулки,
соответственно
добавляет в
левосторонную,
чтобы крупная
шестерня со
спиральными
Примечание: Прямолинейная стрелка представляет направление перещения шестерни.
