Came GGT80AGS [10/40] Подготовка тумбы шлагбаума
![Came GGT80AGS [10/40] Подготовка тумбы шлагбаума](/views2/1777564/page10/bga.png)
Стр. 10 - Руководство FA01384-RU - 03/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

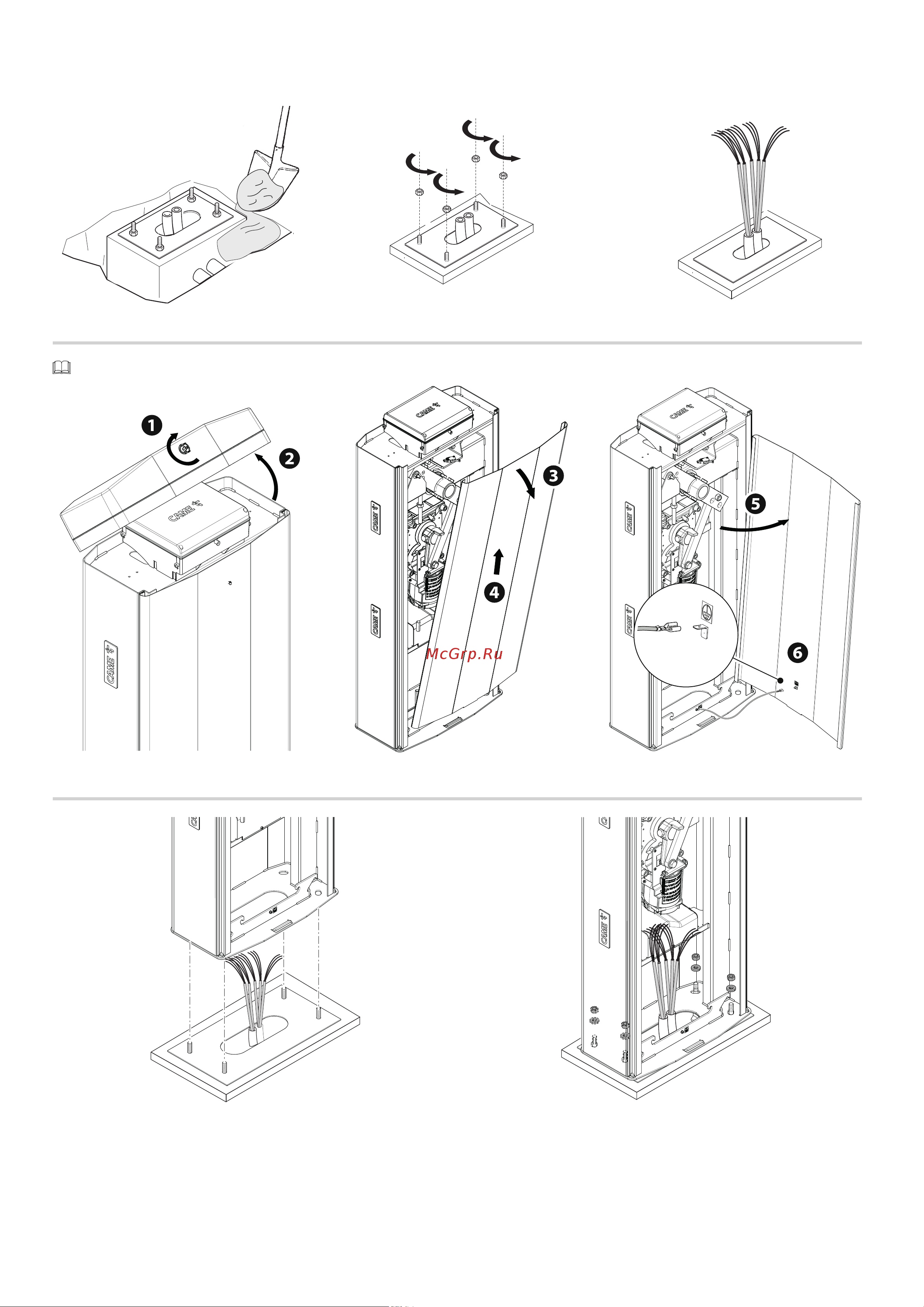

Засыпьте пространство вокруг цементного блока землей.
Отвинтите гайки и снимите их с винтов.
Вставьте электрические кабели в трубы таким образом, чтобы они выступали как минимум на 1500 мм.
Подготовка тумбы шлагбаума
При открытой дверце тумбы автоматика не работает.
Установка тумбы
