Came GGT80AGS [35/40] Запоминание пользователей
![Came GGT80AGS [35/40] Запоминание пользователей](/views2/1777564/page35/bg23.png)

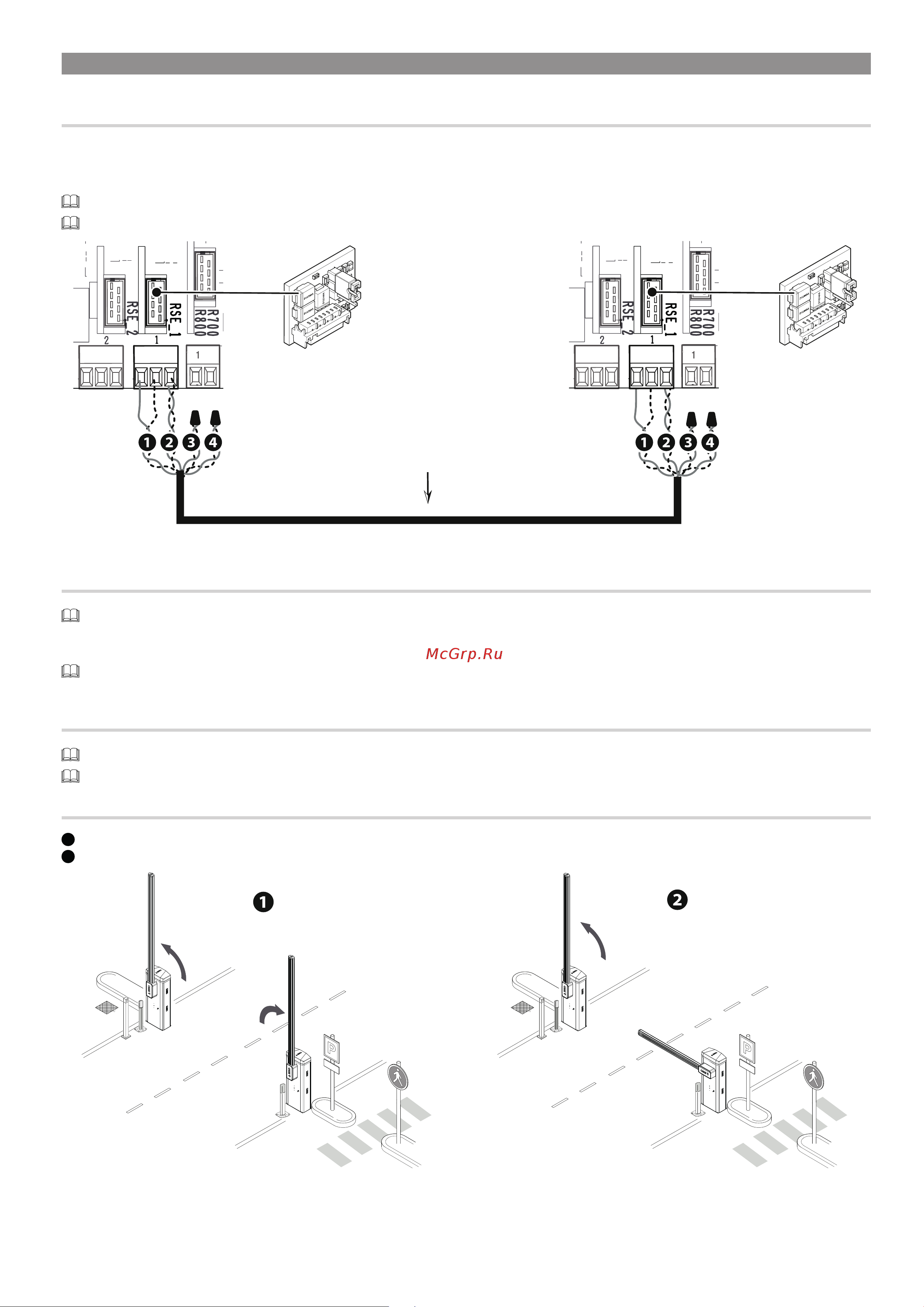

Стр. 35 - Руководство FA01384-RU - 03/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций
СИНХРОННЫЙ РЕЖИМ
Единая команда для двух связанных автоматических систем.
Электрические подключения
Подключите две электронные платы кабелем типа UTP CAT 5.
Вставьте платы RSE в обе платы управления, используя разъем RSE_1.
Затем переходите к электрическому подключению устройств и аксессуаров.
Для выполнения электрических подключений устройств и аксессуаров см. главу «ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ».
Устройства и аксессуары подключаются к электронной плате, которая будет настроена как MASTER.
RSE
A
B
G
ND
S
1
G
N
D
A B GND
UTP CAT 5 (max 1000 m)
RSE
A
B
G
ND
S
1
G
ND
A B GND
Программирование
Все нижеследующие операции программирования проводятся только на плате управления, настроенной для работы в режиме MASTER.
Настройте конфигурацию порта RSE_1 в [Синхронном режиме].
Активируйте совместное использование параметров, запрограммированных на ведущем шлагбауме (Master), с ведомым шлагбаумом (Slave).
После настройки автоматики MASTER (основной) в режиме [Синхронизировано], вторая автоматика автоматически станет устройством SLAVE (управ-
ляемой).
Запоминание пользователей
Все операции по запоминанию пользователей проводятся только на плате управления, настроенной для работы в режиме MASTER.
Для выполнения операций по запоминанию пользователей см. функцию [Новый пользователь].
Выбор режимов работы
1
Команда ОТКРЫТЬ-ЗАКРЫТЬ (2-7), ТОЛЬКО ОТКРЫТЬ (2-3) или ТОЛЬКО ЗАКРЫТЬ (2-4)
2
Команда «ЧАСТИЧНОЕ ОТКРЫВАНИЕ» (2-3P)
MASTER
SLAVE
MASTER
SLAVE
